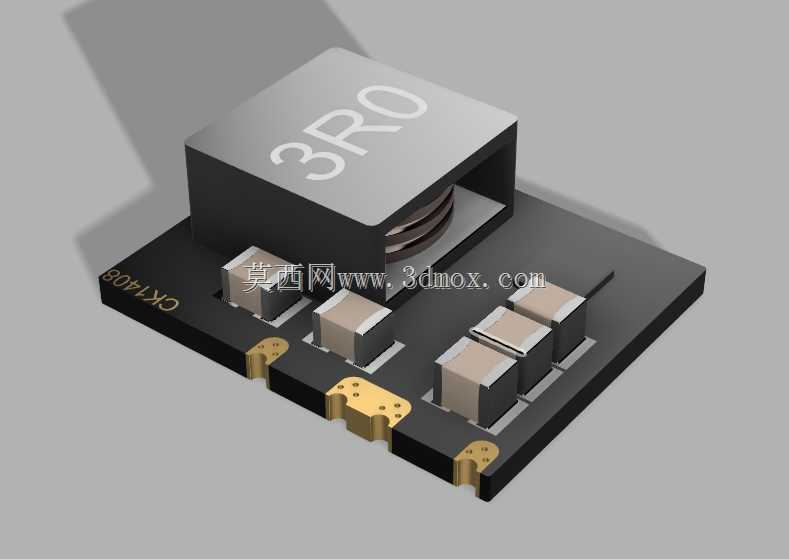

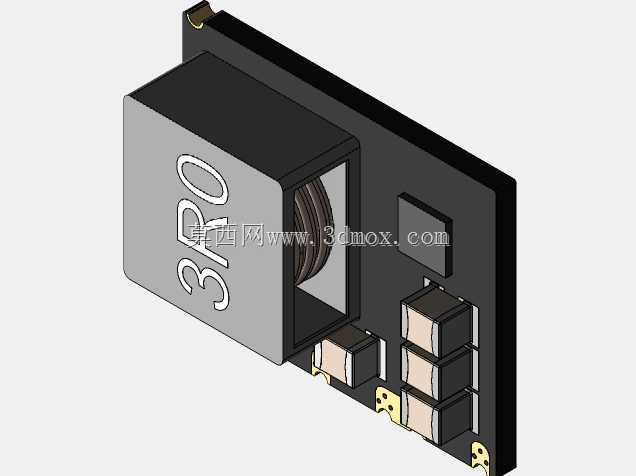

CK1408型DC-DC降压电源转换模块

　　这款DC-DC降压转换模块主要面向中小功率直流供电场景设计，可将6V至14V区间的直流输入电压稳定转换为5V/8A的直流输出，适配各类需要稳定低压直流供电的嵌入式设备、小型工控终端、车载电子装置以及DIY电子项目的供电需求。在实际工程应用中，这类模块常被集成在空间受限的设备内部，替代传统分立元件搭建的降压电路，大幅缩减电源部分的设计调试周期，降低电源回路的布线复杂度，同时保证供电稳定性。从结构设计来看，模块采用PCB作为承载基底，板载集成了功率电感、输入输出滤波电容、功率开关管以及控制IC等核心元件，功率电感采用屏蔽式封装，可有效降低工作时的电磁辐射，避免对周边敏感电路造成信号干扰。模块的输入输出端采用镀金焊盘设计，

　　既支持直接焊接导线进行接线，也可配合排针实现插装式连接，适配不同的安装接线需求。设计过程中充分考虑了散热需求，功率器件的布局尽量靠近板边，大电流走线上做了加宽加锡处理，在8A满负载输出工况下，可通过PCB铜箔以及元件自身的散热结构实现自然散热，无需额外加装散热片即可长时间稳定工作。模块的安装边界紧凑，整体外形尺寸适配小型化设备的内部安装空间，板边预留的固定孔位可配合铜柱实现螺丝固定，也可直接通过背胶粘贴在设备壳体内部，安装方式灵活。在电路设计层面，模块内置过流保护、过温保护以及输入反接保护功能，当输出端出现短路、负载电流超出额定值或者工作温度超出阈值时，模块会自动切断输出，避免后端负载以及模块自身因异常工况损坏。

　　输入反接保护可避免安装接线时正负极接反导致的元件烧毁，降低现场安装的容错成本。滤波部分采用多级电容组合设计，输入端的大容量电解电容可吸收输入侧的电压波动，输出端的陶瓷电容与电解电容组合可有效降低输出纹波，保证输出电压的纯净度，满足对供电纹波要求较高的数字电路、传感器模块的供电要求。这类降压模块在实际选型时，需要重点关注输入电压范围、额定输出电流、转换效率以及静态功耗等参数，该模块在12V输入转5V输出的典型工况下转换效率可达90%以上，轻载状态下静态功耗极低，适合电池供电的低功耗设备使用，可有效延长电池的续航时间。模块的PCB布局遵循功率回路最小化原则，大电流回路的走线长度尽可能缩短，降低走线阻抗带来的损耗以及电磁干扰，信号控制部分与功率部分做了分区布局，避免功率回路的开关噪声耦合到控制信号端，保证控制IC工作稳定。
