GTF机器人50mm全向轮结构设计

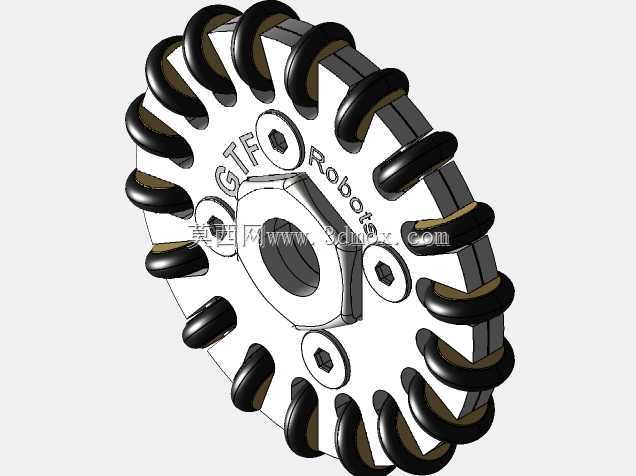

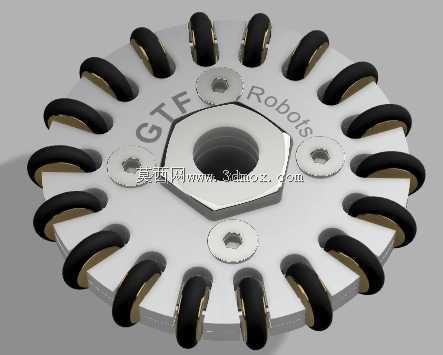

　　这款50mm规格的全向轮，是小型移动机器人行走机构的核心配套部件，常应用于教育竞赛机器人、小型AGV转运平台、桌面级巡检机器人等对移动灵活性有较高要求的场景，能够实现设备的原地旋转、横向平移、斜向行进等常规轮组无法完成的运动动作，大幅缩小设备的转向空间需求，适配狭窄作业区域的移动需求。从结构设计来看，轮体主体采用盘式承载基体，中心设置4mm孔径的安装孔位，孔位周边做六角形沉台设计，既可以适配常规圆轴的紧配安装，也能匹配六角输出轴的防转装配需求，避免轮体在正反转切换、急停急启工况下出现轴孔打滑的问题。轮体周向均匀排布多组小直径从动辊子，辊子轴线与主轮轴线呈固定夹角布置，保证主轮在绕自身轴线转动提供前进动力的同时，

　　周向辊子可自由转动抵消侧向摩擦力，实现任意方向的矢量运动。每根从动辊子都通过独立的小转轴固定在主轮盘的安装槽内，辊子外层包覆高摩擦系数的弹性橡胶材质，既可以保证行走过程中与接触面的足够抓地力，避免光滑地面上出现动力空转，也能通过橡胶层的微量形变吸收小型颠簸路面的振动，提升行走过程的平稳性。主轮盘上预留的多个沉头安装孔，可配合紧固件完成轮体与轮毂、联轴器的锁紧固定，安装边界控制紧凑，整体轮体厚度适配小型机器人的底盘安装空间，不会出现与底盘支架、周边传感器的运动干涉问题。设计过程中对辊子的排布间隙做了反复校核，保证任意时刻至少有两个辊子与接触面保持接触，避免行走过程中出现轮体跳动、卡顿的问题，同时主轮盘的承载结构做了等强度优化，

　　在保证整体结构刚度满足小型设备负载要求的前提下，尽可能削减非受力区域的材料厚度，控制轮体整体自重，降低行走电机的负载扭矩需求。这类全向轮的选型适配中，需要重点核对中心安装孔的孔径、安装沉台的尺寸与输出轴的匹配度，同时确认轮体外径与底盘离地间隙的匹配关系，避免轮体转动过程中剐蹭底盘结构，辊子的排布精度也直接影响全向移动的顺滑度，加工装配过程中需要保证每根辊子的转动自由度顺畅，无卡滞、偏斜问题，否则会直接影响机器人的移动精度，增加行走过程的阻力损耗。
