带方形安装法兰的有刷直流减速电机结构

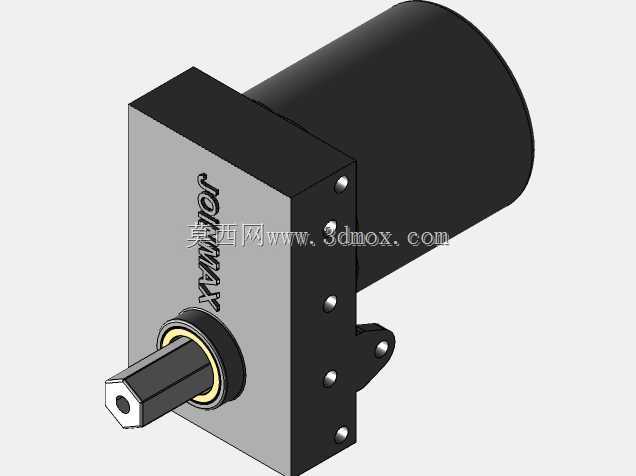

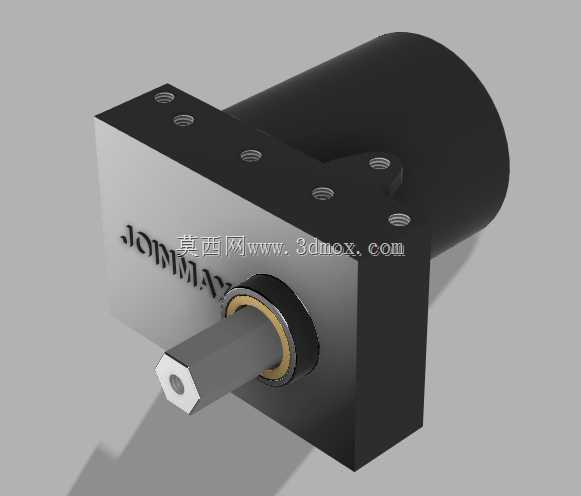

　　这款带方形安装法兰的有刷直流电机，在小型自动化设备、桌面级加工工装、教学实验平台、小型智能移动载具的动力选型中十分常见，区别于无刷直流电机的驱动电路要求，有刷结构可直接通过直流供电实现转速调节，不需要额外搭配驱动控制板，对于成本敏感、控制逻辑简单的传动场景适配性极强。从结构设计来看，前端的方形安装法兰是整个部件的安装基准，法兰面上均匀分布的六个安装螺纹孔，采用对称式布局，可适配不同方向的安装固定需求，不管是水平卧式安装在设备基板上，还是垂直立式挂载在执行机构末端，都能通过对应孔位实现锁紧，安装面的平面度公差控制在合理范围，能避免安装后电机轴出现偏载，延长内部轴承的使用寿命。输出轴采用带内六角孔的D型轴结构，

　　这种轴端设计一方面可以通过平键或者顶丝实现与负载轮、同步带轮、齿轮的周向固定，防止传动过程中出现打滑，另一方面轴端的内六角孔可方便安装时的轴向定位，不需要额外夹持轴身就能完成锁紧操作，轴身与法兰之间的含油轴承衬套，能在长期运转过程中储存润滑脂，降低轴转动时的摩擦阻力，同时阻挡外部粉尘进入电机内部腔体。电机本体的圆柱形腔体内部集成了电枢绕组、永磁磁钢、换向刷架结构，前端的减速箱部分与法兰集成在一起，通过多级齿轮减速将电机的高转速低扭矩输出，转化为低转速高扭矩的动力输出，适配需要大扭矩低转速的负载场景，比如小型传送带的驱动轮、精密位移平台的进给动力、小型机械臂的关节驱动都能匹配。在实际选型应用中，需要重点关注法兰的安装边界尺寸，

　　法兰的边长尺寸决定了安装时需要预留的开孔空间，六个安装孔的孔位间距要和设备安装板的预制孔位完全匹配，避免出现安装错位；输出轴的伸出长度要和负载的安装深度匹配，防止轴伸过长导致负载与法兰端面产生摩擦，或者轴伸过短导致负载固定不牢。电机的出线方向可根据安装空间调整，在狭小安装空间内可通过调整刷架的固定角度改变出线位置，避免与周边其他结构件产生干涉。从建模逻辑来看，整个部件的建模优先以安装法兰的基准面作为草图绘制平面，先确定法兰的外形轮廓与安装孔位坐标，再向前绘制输出轴、轴承衬套的结构，向后绘制减速箱壳体、电机主腔体的圆柱结构，所有回转类结构都采用同轴心约束，保证轴系零件的同轴度公差符合装配要求，安装孔的位置采用对称标注，

　　方便后续工程图导出时的尺寸标注与加工对接。这类有刷直流电机在持续运转工况下需要考虑刷架的磨损寿命，在间歇运转的工况下使用寿命更长，比如自动售货机的出货机构、智能储物柜的锁具驱动、3D打印机的挤出机构这类间歇动作的场景，能充分发挥其控制简单、成本低廉、扭矩输出充足的优势，不需要复杂的维护流程，出现故障时可直接整体替换，降低设备的运维成本。建模过程中对电机外表面的纹理、标识位置都做了还原，可直接用于设备的整体装配干涉检查，模拟安装完成后电机与周边结构件的位置关系，提前排查安装空间不足、走线干涉等设计问题，不需要反复打样验证就能确定选型是否适配，缩短设备的研发周期。
