工业级油水分离处理成套系统结构设计

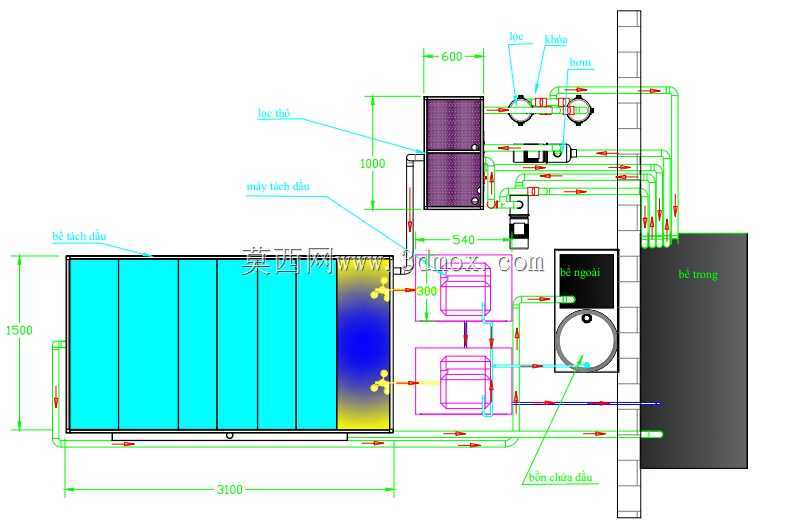

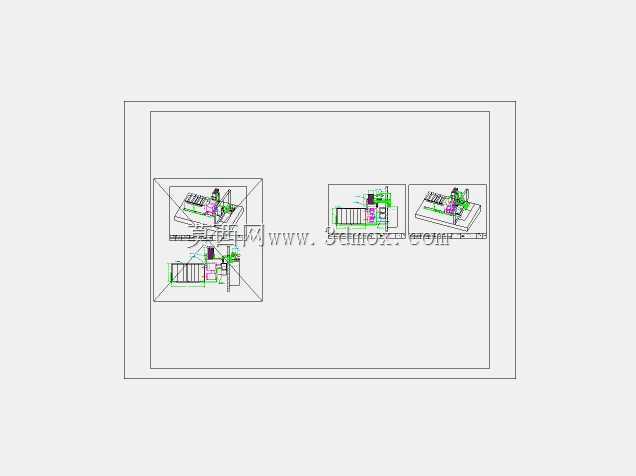

　　这套油水分离系统的三维结构设计，核心面向机械加工车间切削液循环再生、零部件清洗废水预处理、小型机加工点位含油污水就地处理场景，区别于大型市政污水处理的集中式装置，这套系统主打车间产污端就近部署，不需要额外搭建长距离污水输送管线，适配CA6140这类普通车床周边的安装空间，可直接对接机床出液口完成含油废水的连续处理。从结构布局来看，整套系统采用模块化分区设计，前端设置多格折流沉降槽，槽体内部设置交错布置的挡流板，含油污水进入槽体后流速被快速降低，大颗粒金属切屑、密度较大的固体杂质会在第一格沉降区完成初步沉淀，避免后续管路与过滤元件被硬质颗粒划伤堵塞；沉降后的污水沿折流通道依次进入后续分离腔，利用油与水的密度差，

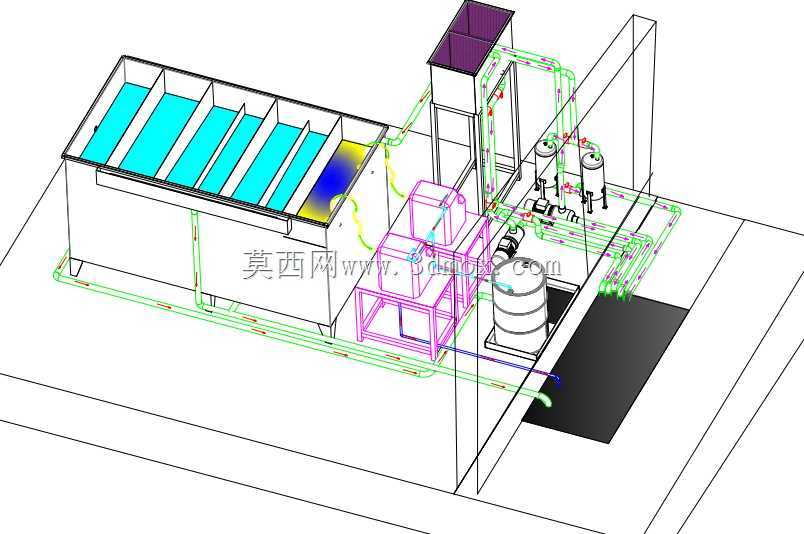

　　浮油会逐步在腔室表层聚集，通过侧边设置的集油槽完成浮油的自动收集，汇入独立的储油桶暂存，避免浮油二次混入水体。系统中段集成了两级过滤组件，采用立式滤罐结构，罐体之间通过不同色标的管路连接，绿色管路走处理后的净水回路，粉色管路走待过滤的含油污水，紫色管路负责收集分离出的废油，不同管路采用差异化的管径设计，含油污水入口管路管径偏大，避免絮状杂质造成管路堵点，净水管路根据回流流量匹配对应通径，减少不必要的材料浪费。滤罐顶部设置排气阀与压力表接口，可实时监测滤层前后的压差值，判断滤芯是否需要更换，滤罐底部设置排污口，停机维护时可快速排空罐内残留积液。整套系统的动力单元采用卧式离心泵搭配减震安装座，泵体通过独立的粉色型材框架固定，

　　与主槽体之间设置软连接，避免泵体运行时的振动传递到槽体导致焊缝开裂，泵组周边预留了足够的操作空间，日常更换密封件、检修叶轮时不需要拆解周边管路。主槽体顶部采用敞口加盖设计，盖板预留观察口，可直接查看各腔室的液位与浮油聚集情况，槽体底部设置一定坡度，坡向最低处的排污口，定期清理槽底沉渣时可彻底排空槽内积液，无清理死角。从安装边界来看，整套系统的长宽尺寸适配普通机床侧面的预留空间，不需要破坏车间原有地面结构，可直接放置在硬化地面上，设备总高度控制在操作人员视线以下，不会遮挡机床操作面板的视线，各管路接口统一设置在设备靠近机床的一侧，外接管线长度可控制在1米范围内，减少管线弯折带来的流阻损失。设计过程中充分考虑了日常运维的便利性，

　　所有需要定期维护的滤芯、阀门、泵组均设置在设备外侧的易操作区域，不需要进入槽体内部即可完成常规耗材更换，储油桶采用快接结构，满油后可快速更换空桶，不需要拆卸固定管路。在流道设计上，通过多次折流延长污水在分离腔体内的停留时间，保证浮油有足够的时间上浮分离，避免短流现象导致出水含油量超标，同时在各腔室之间设置可调节的溢流挡板，可根据进水含油浓度的不同调整挡板高度，适配不同工况下的处理需求。整套系统的框架采用标准型材拼接，所有焊接位置均做圆角过渡处理，避免尖锐棱角造成操作人员磕碰，管路固定采用标准管夹，间距根据管径匹配，避免管路运行时出现晃动异响。
