适配Arduino树莓派的0.96英寸OLED显示模组

　　在嵌入式开发、小型工业设备人机交互、手持检测终端的设计场景中，小尺寸显示模组的选型往往需要兼顾安装空间、接口兼容性、显示效果与供电适配性，这款0.96英寸彩色OLED显示模组的三维结构设计，正是围绕这类紧凑型设备的装配需求完成的。从实际工程应用的角度出发，这类小尺寸OLED模组常被用于工业传感器的本地数据显示、小型手持检测设备的参数反馈、开源硬件开发项目的交互界面、医疗便携设备的状态提示，甚至是桌面小型自动化装置的运行状态展示，其核心优势在于自发光结构无需额外背光组件，能在极小的空间内实现清晰的彩色显示效果，同时宽视角特性可以满足不同安装角度下的读取需求。

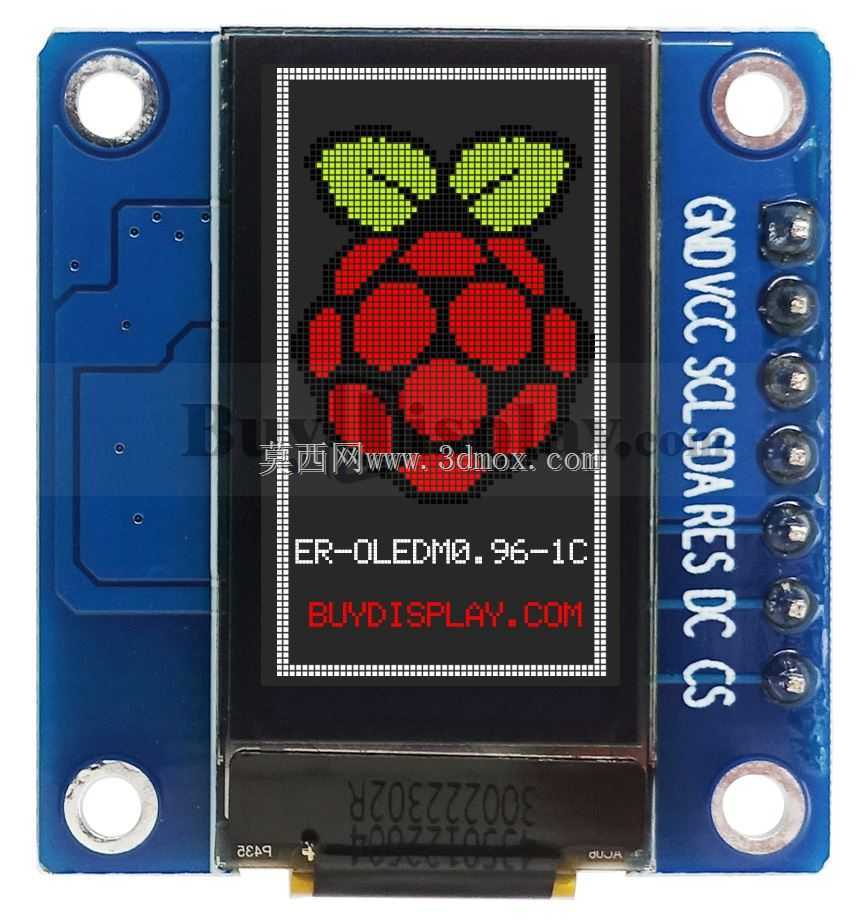

　　从功能特性来看，这款模组采用128x64分辨率的彩色OLED像素阵列，对角线尺寸严格控制在0.96英寸，搭配SSD1357控制芯片，通过标准4线SPI接口与主控单元通信，供电电压适配3.3V常用嵌入式供电轨，无需额外电平转换电路即可直接对接8051、PIC、AVR、ARDUINO、ARM以及Raspberry Pi等各类主流单片机与单板计算机。模组默认采用排针连接方式，既可以直接插装在面包板上完成原型验证，也可以通过配套的转接板实现焊接式固定安装，适配不同阶段的开发与量产需求。在结构设计上，模组分为OLED屏体与转接PCB板两部分，屏体通过柔性FPC排线与转接板连接，既保证了信号传输的稳定性，也预留了一定的安装调整空间，避免硬连接在装配过程中出现应力损坏屏体的问题。

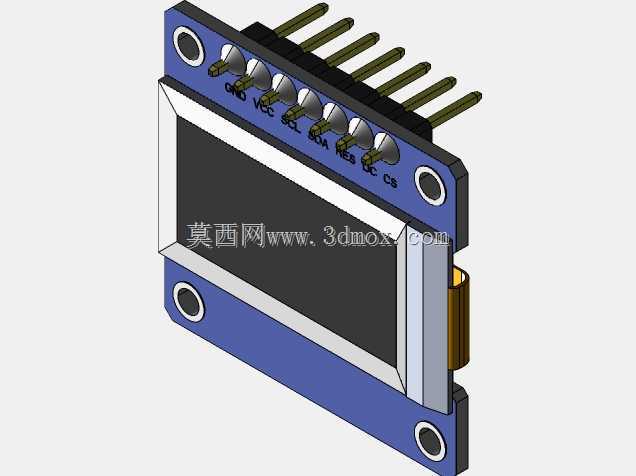

　　外形尺寸与安装边界是这类小型电子模组结构设计的核心考量点，从三维模型的结构细节可以看到，转接PCB板采用矩形布局，板边预留了两个对称的安装固定孔，孔位与板边的距离符合通用小型PCB安装的标准间距，方便工程师在设计设备外壳或安装支架时直接匹配孔位，无需额外调整。排针的排布采用单排等距设计，引脚间距为标准2.54mm，既兼容通用面包板与杜邦线连接，也适配常用的接插件规格，在进行结构堆叠设计时，排针的伸出长度经过精确计算，既保证插装后的连接可靠性，也不会因为引脚过长占用额外的板下空间。屏体部分的厚度控制在极低的水平，整体模组装配完成后的总厚度可以满足绝大多数紧凑型设备的内部空间要求，即使是厚度要求严苛的手持设备，也能轻松将其嵌入前面板的显示窗口中。

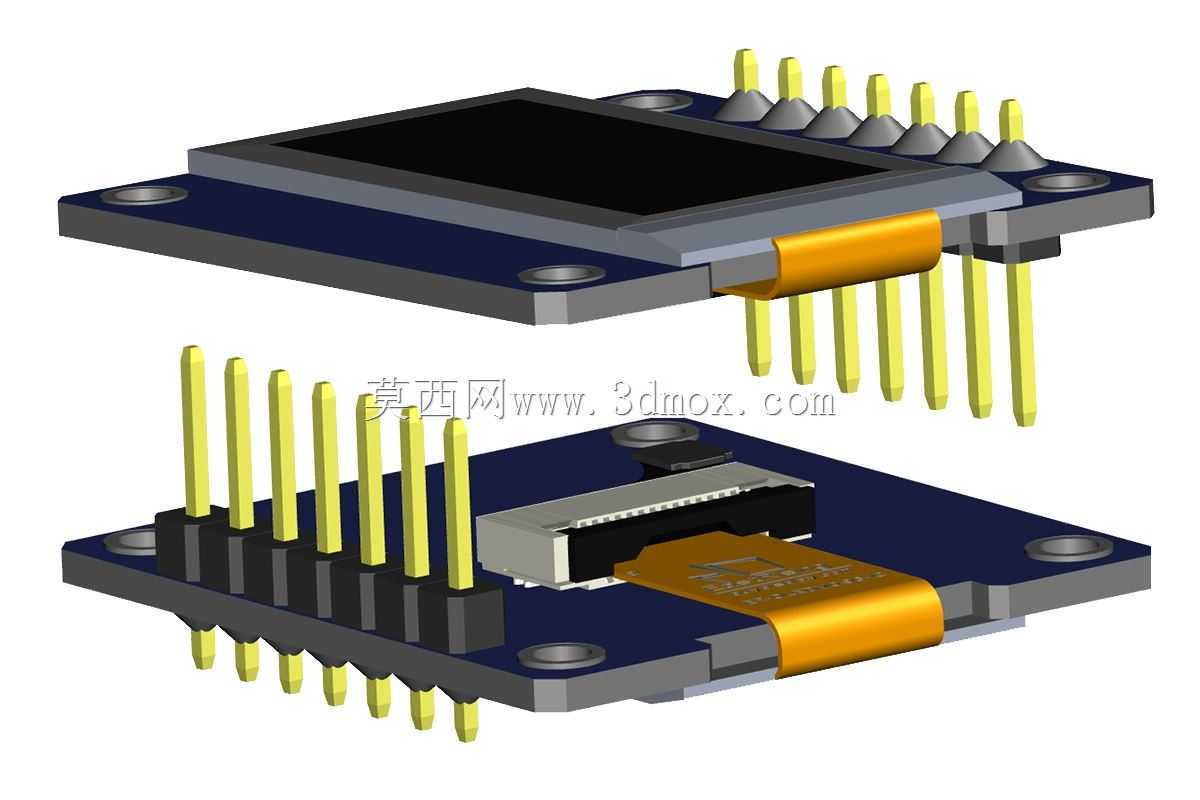

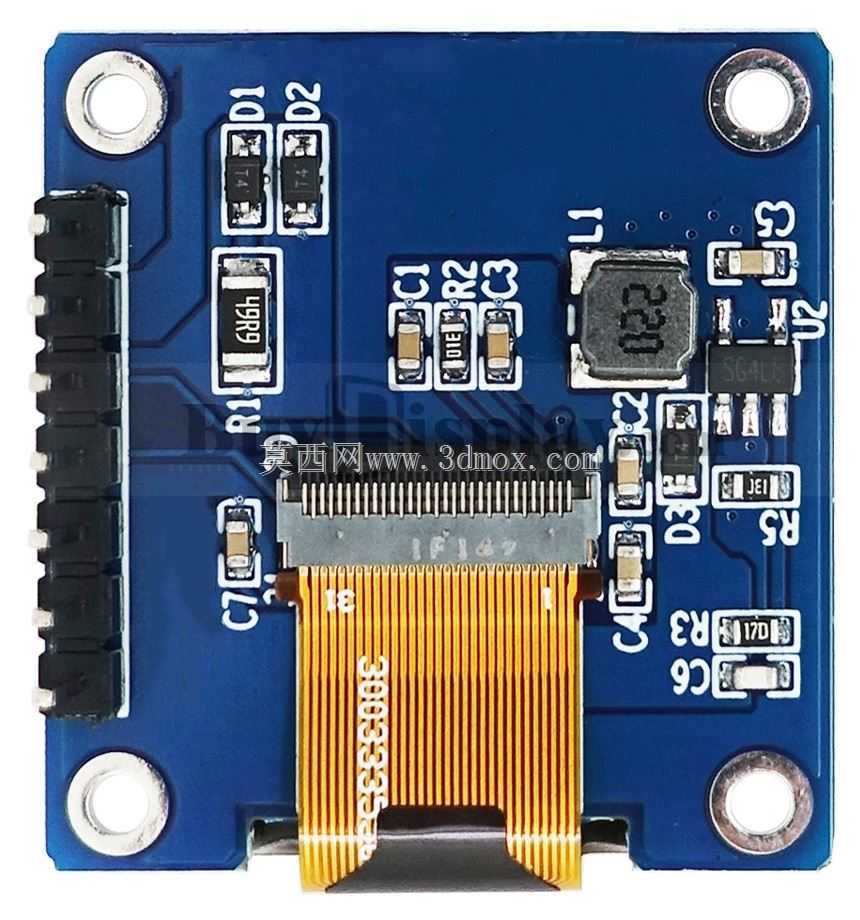

　　在设计思路上，这款模组的结构完全围绕嵌入式场景的易用性展开，没有多余的结构冗余，转接板上的元件布局经过优化，所有被动元件都布置在排针与FPC接口之间的区域，不会在安装时与周边结构产生干涉。FPC排线的弯折区域预留了足够的长度，允许屏体与转接板之间存在一定的高度差或角度偏移，方便工程师根据设备的外壳造型调整屏体的安装角度，比如在一些倾斜面板的设备上，可以将屏体调整到与面板平行的角度，而转接板则水平固定在设备内部的安装柱上，无需额外设计转接结构。排针的位置设计在转接板的长边一侧，这种布局可以减少模组在PCB上占用的横向宽度，方便在空间局促的设备内部 alongside 其他传感器、通信模块并排安装，提升整体空间利用率。

　　从实际装配的角度考虑，这款模组的结构设计充分考虑了量产装配的工艺性，所有元件的排布都符合SMT贴片加工的工艺要求，安装孔周围预留了足够的无铜区域，避免螺丝固定时出现短路风险，屏体的边缘与转接板边缘之间预留了缓冲间隙，在受到轻微外力冲击时，不会因为硬接触导致屏体碎裂。在工业设备应用场景中，这类模组的宽温工作特性可以适配车间内的温度波动环境，自发光的显示特性在光线较强的车间环境下依然能保持清晰的显示效果，相比传统LCD模组无需背光的特点也能降低设备的整体功耗，对于电池供电的手持设备来说，能有效延长续航时间。在开源硬件开发场景中，标准化的接口与尺寸可以让开发者快速完成功能验证，无需重新设计显示驱动电路与安装结构，大幅缩短项目的开发周期。
