包胶防滑握柄活动扳手结构设计

　　这款手动紧固工具的三维结构设计，完全围绕一线装配、设备维保场景的实际操作痛点展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。在机加工车间的日常设备运维中，操作人员经常需要面对不同规格的外六角螺栓、螺母，频繁更换固定开口扳手会大幅降低作业效率，尤其是在设备维保的狭窄操作空间内，随身携带多把扳手既增加负重，也容易出现工具掉落的安全隐患，这款滑动式活动扳手的可调开口结构，能够覆盖常用的M6到M24规格紧固件的拆装需求，单把工具即可完成多数常规紧固作业，大幅减少工具携带数量。

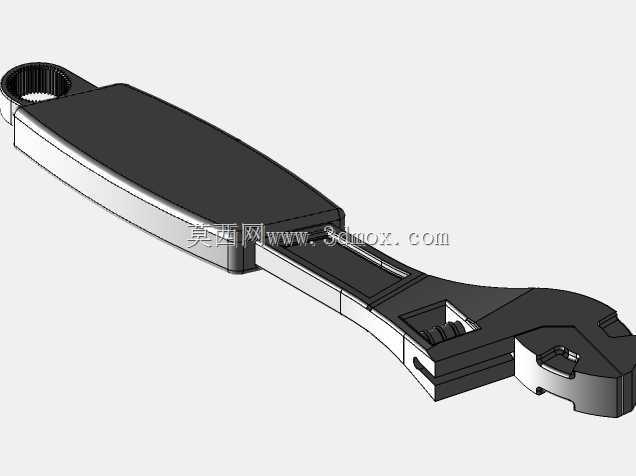

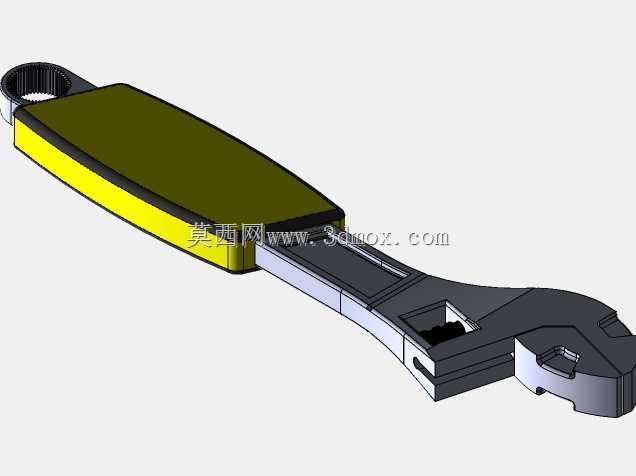

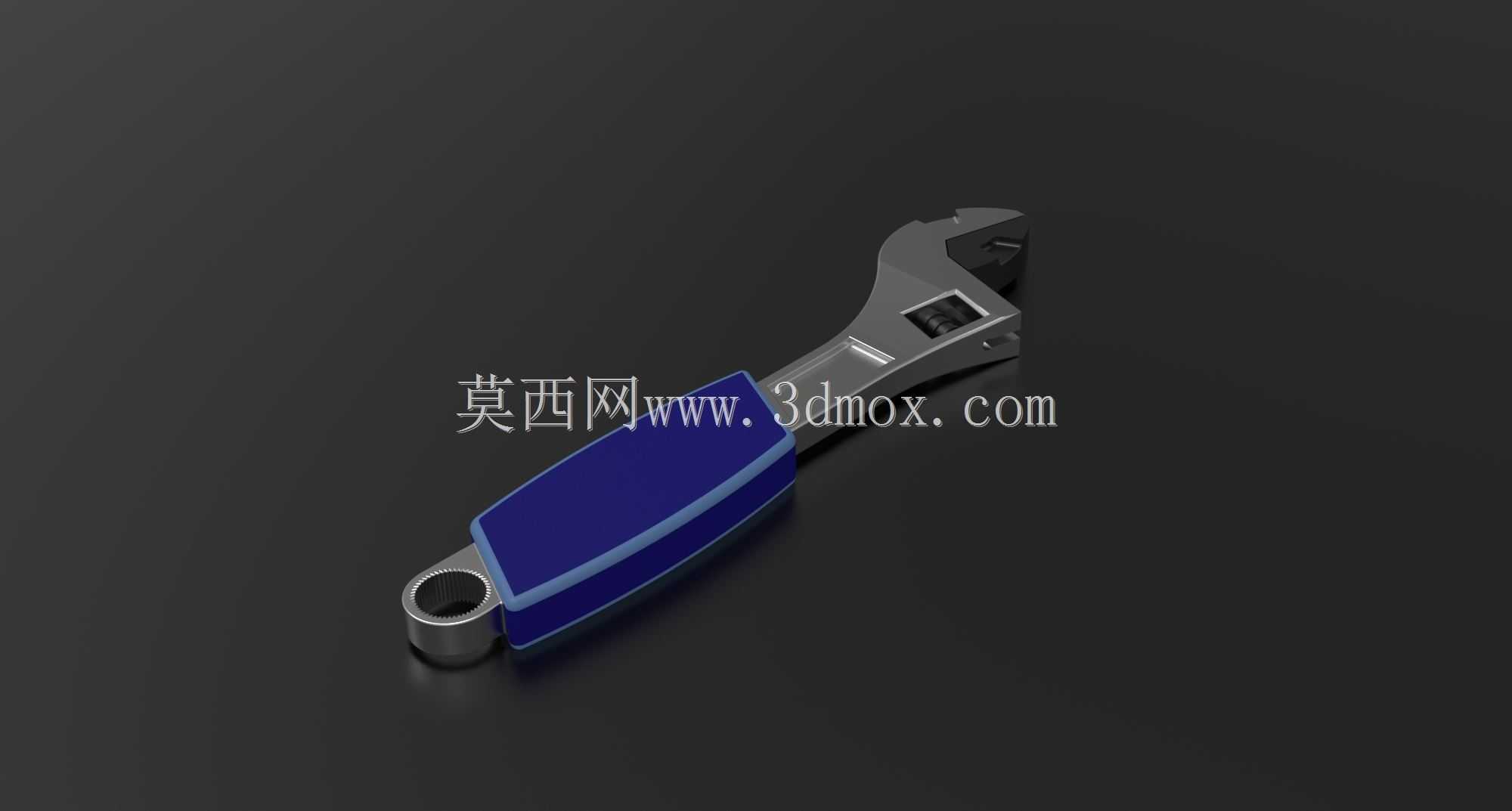

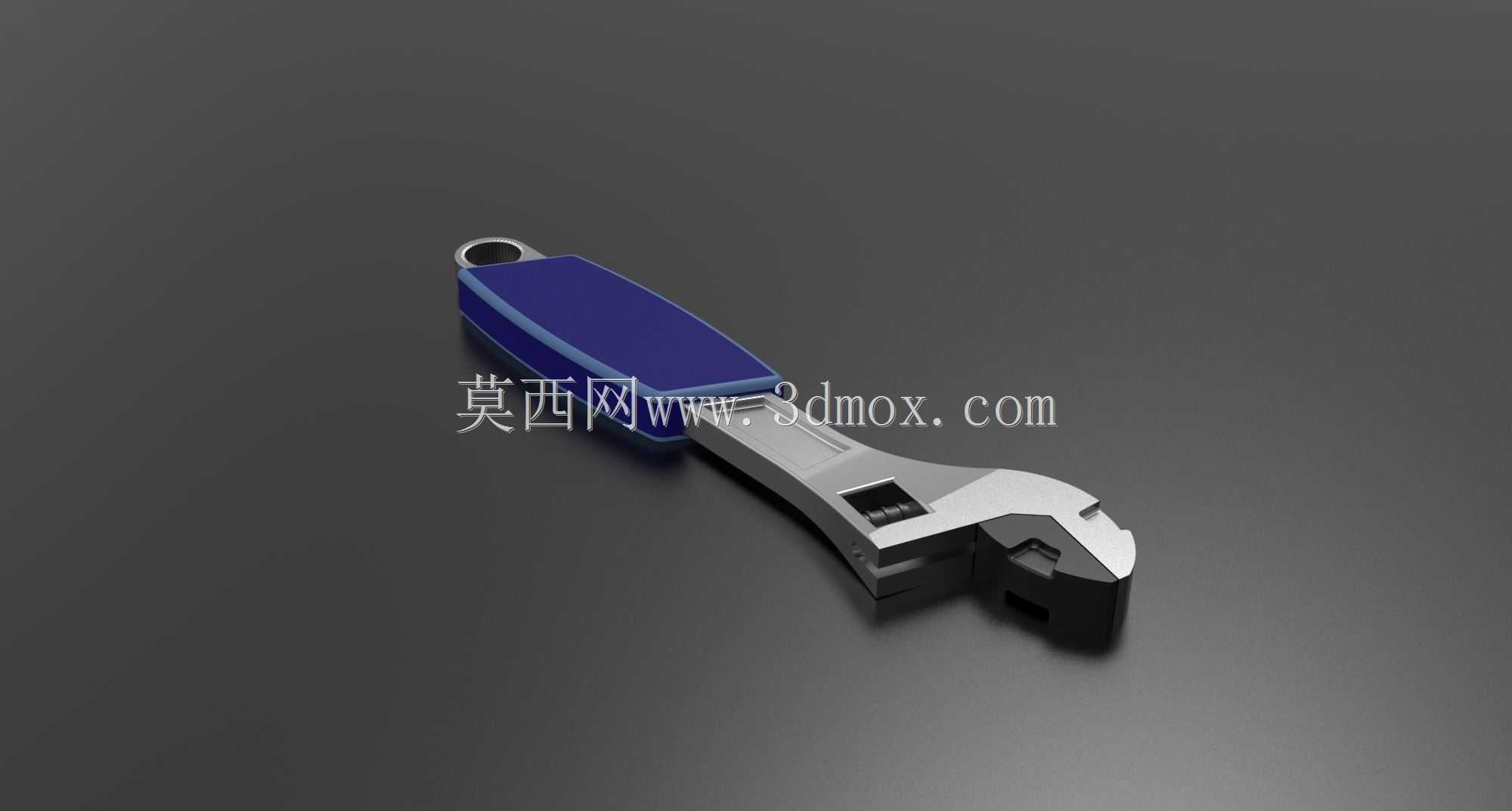

　　从结构设计逻辑来看，整体分为固定扳体、活动扳口、调节蜗杆、握柄四个核心组成部分，固定扳体与活动扳口的啮合齿面采用梯形齿结构，齿距控制在1.2mm，既保证调节时的顺滑度，也能在承受大扭矩时避免齿面打滑崩齿，调节蜗杆的滚花深度设计为0.3mm，操作人员戴防滑劳保手套时也能轻松转动调节开口大小，不会出现打滑转不动的情况。握柄部分采用双色包胶结构，内部是与扳体一体冲压成型的钢质芯体，外部包覆TPR软胶，软胶表面设置了多道横向防滑凹槽，在沾有少量切削液、机油的工况下，依然能保证足够的握持摩擦力，避免施力时工具脱手。握柄末端设计了直径8mm的挂孔，日常存放时可以挂在工具架的挂钩上，高空作业时也能穿过安全绳系在安全带上，防止工具坠落造成安全事故。

　　从安装边界与外形尺寸来看，这款扳手总长度控制在200mm，属于8寸规格的常规活动扳手，最大开口宽度为24mm，能够覆盖绝大多数民用维修、工业维保场景的紧固件尺寸。扳头部分的厚度设计为12mm，能够伸入多数设备的狭窄安装间隙内完成螺栓拆装，不会因为扳头过厚无法卡入紧固件位置。活动扳口的导向槽长度设计为30mm，保证开口调节到最大位置时，活动扳口与固定扳体的啮合长度仍有15mm以上，承受最大额定扭矩时不会出现扳口断裂脱出的风险。扳体头部的蜗杆安装槽采用过盈配合加端面铆压的固定方式，不需要额外的固定销钉，减少了零件数量，也避免了长期使用后销钉松动脱落导致蜗杆失效的问题。

　　在实际功能特性设计上，扳口的夹持面做了细密的网状滚花处理，夹持紧固件时能够增加接触摩擦力，即使螺栓六角头出现轻微的圆角磨损，也能稳定夹持不会打滑。扳体整体采用45号钢整体锻压成型，经过调质处理后硬度达到HRC38-42，既有足够的韧性承受冲击载荷，也有足够的硬度避免长期使用后扳口磨损变形。握柄的包胶部分采用二次注塑工艺与钢质芯体结合，结合面设置了多道燕尾槽结构，长期使用不会出现胶层与钢芯分离脱落的问题。在设备装配生产线的工位工具配置中，这款扳手可以作为工位标配工具，不需要为不同规格的螺栓配置多把固定扳手，减少工位工具的管理成本，操作人员取用工具时也不需要反复挑选，直接调节开口即可适配对应紧固件，提升装配作业的效率。在户外水电维修、家用日常拆装场景中，这款扳手的尺寸也足够便携，放在工具包内不会占用过多空间，包胶握柄在低温环境下也不会像全金属握柄那样冰手，提升冬季户外作业的握持舒适度。

　　设计过程中针对扳头的受力薄弱位置做了应力优化，通过有限元分析模拟最大扭矩载荷下的应力分布，在扳头与握柄的过渡位置做了R5的圆弧过渡，避免直角过渡造成的应力集中，防止长期大扭矩使用后出现扳头断裂的问题。活动扳口的尾部与扳体导向槽的配合间隙控制在0.05mm以内，既保证滑动调节的顺畅性，也不会因为间隙过大导致夹持紧固件时出现晃量，避免拧动螺栓时损坏螺栓六角头。调节蜗杆与活动扳口的齿面配合间隙做了消隙设计，转动蜗杆调节开口时没有空行程，开口尺寸的调节精度可以控制在0.1mm以内，能够精准贴合不同尺寸的紧固件，减少夹持间隙。
