16mm缸径50mm行程单杆双动气缸结构

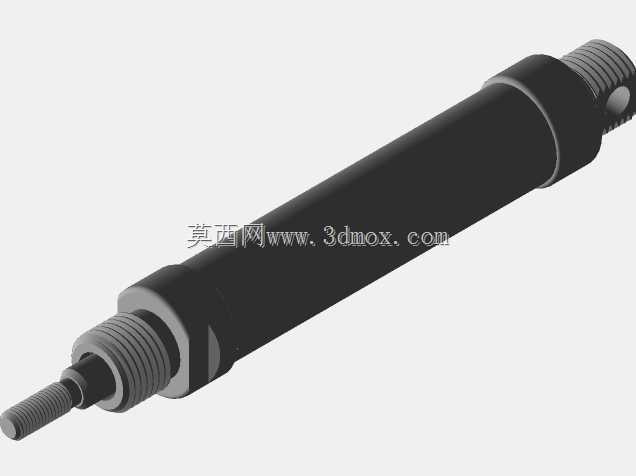

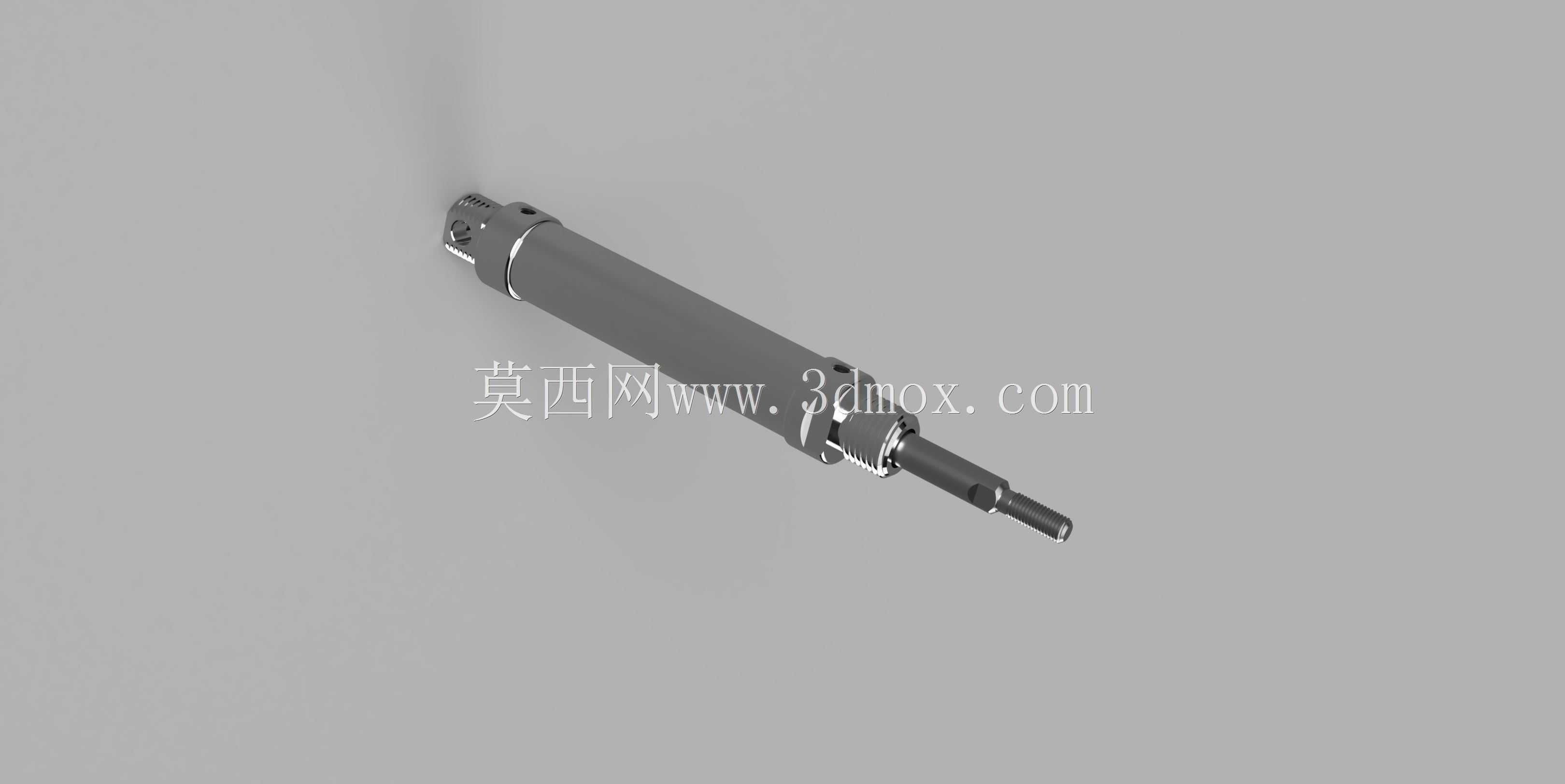

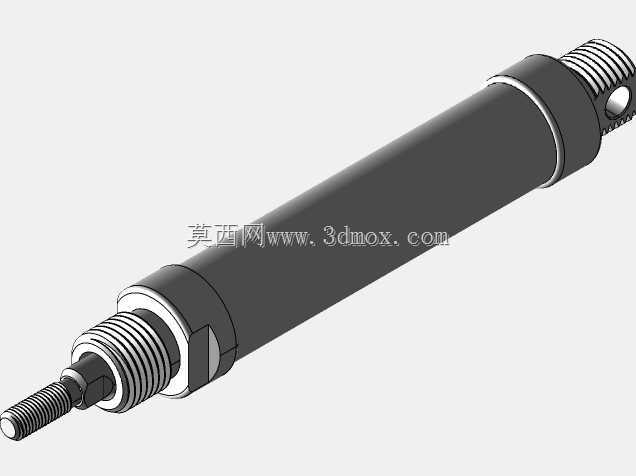

　　在轻工自动化装配线、小型工装夹具的气动回路搭建中，小缸径短行程气缸是工位动作执行的核心元件，这类气缸往往承担着工件压紧、短距推送、定位销插拔这类高频次、小负载的往复动作，对安装空间的占用、动作响应的速度、杆端连接的适配性都有明确的工程要求。本次呈现的这款气缸，缸径设定为16mm，额定行程50mm，采用单杆双动的气动驱动形式，杆端自带外螺纹连接结构，可直接配套浮动接头、连接叉这类标准气动附件，无需额外加工转接结构，能直接适配多数小型自动化工位的安装需求。

　　从实际应用场景来看，这类小缸径气缸常出现在电子元器件装配工位的物料挡停、小型工装的工件夹紧、3C产品检测工位的探针推送、包装线的小件推料等场景，这类场景的共同特点是安装空间局促，工位负载普遍在5kg以内，动作行程短，要求气缸动作干脆，无明显爬行，同时缸体本身的外形规整，便于在密集的工装板上并排布置。这款气缸的缸体采用圆形截面设计，相比同规格的方形缸体，重量更轻，缸筒外壁光滑，既可以通过杆端螺纹直接挂载执行端，也可以配合标准的脚架安装件、法兰安装件实现轴向或径向固定，安装边界灵活，能适配不同的工位布局需求。

　　从设计思路上看，这款气缸的建模优先还原了外部装配尺寸的准确性，缸筒的外径、活塞杆的伸出长度、两端端盖的连接尺寸、杆端螺纹的规格、进出气口的位置与接口尺寸都严格按照实物测绘参数搭建，对于设备选型阶段的布局验证来说，这些外部尺寸是干涉检查、安装空间预留的核心依据，建模过程中没有为了追求内部结构的可视化而拆解缸体，避免了因内部结构臆测导致的外部尺寸偏差，毕竟在设备方案设计阶段，工程师首先需要确认的是元件能否在既定空间内完成安装、动作行程是否满足工位需求、连接接口是否能和现有回路匹配，内部的活塞、密封件结构属于元件本身的成熟标准结构，选型时无需额外验证。

　　从功能特性来看，双动的驱动形式意味着气缸的伸出和缩回动作都由压缩空气驱动，相比单动弹簧复位的气缸，双动气缸的动作速度更稳定，伸出和缩回的出力一致性更好，不会因为弹簧疲劳导致回程动作不到位，适合高频次往复动作的工位。16mm的缸径在0.5MPa的常规工作气压下，理论出力能达到100N左右，足够应对小型工件的压紧、轻量物料的推送需求，50mm的行程刚好覆盖多数小型工位的动作距离，不会因为行程过长导致缸体悬伸量过大，影响动作稳定性。缸体的整体长度在完全缩回状态下控制在紧凑范围内，即使是在密集排布的多工位工装上，也不会和相邻的气动元件、传感器、走线槽产生干涉。

　　在实际选型建模的过程中，这类标准气动元件的模型核心价值在于装配验证，工程师在做设备布局时，不需要重新绘制气缸的每一个细节，只需要拿到准确的外部轮廓、安装尺寸、行程参数，就能完成整个工位的干涉检查和布局设计，这款模型的外形细节还原了缸筒表面的工艺质感、端盖的锁紧结构、活塞杆的表面处理特征，既能满足方案评审时的可视化需求，也能直接用于工程图的布局参考，杆端的连接螺纹部分做了准确的牙型简化，在装配配套附件时能直接匹配标准件模型，不需要额外调整尺寸。进出气口的位置设置在端盖侧面，符合这类小型气缸的常规管路走向，建模时预留了接头安装的空间，在布管时能直观判断气管的弯曲半径是否满足要求，避免实际装配时出现气管弯折导致的气路不畅问题。

　　对于从事小型自动化设备设计、工装夹具设计的工程师来说，这类小缸径气缸是日常选型中接触频率极高的元件，准确的三维模型能大幅减少方案阶段的反复修改，避免因为元件尺寸估算错误导致的安装干涉，尤其是在多工位紧凑布局的设备中，每一个气动元件的安装位置、动作范围都需要精准核对，这款模型的尺寸精度能满足从方案设计到装配出图的全流程需求，不需要二次测绘调整。
