DRG-10型35mmDIN导轨安装固定座结构

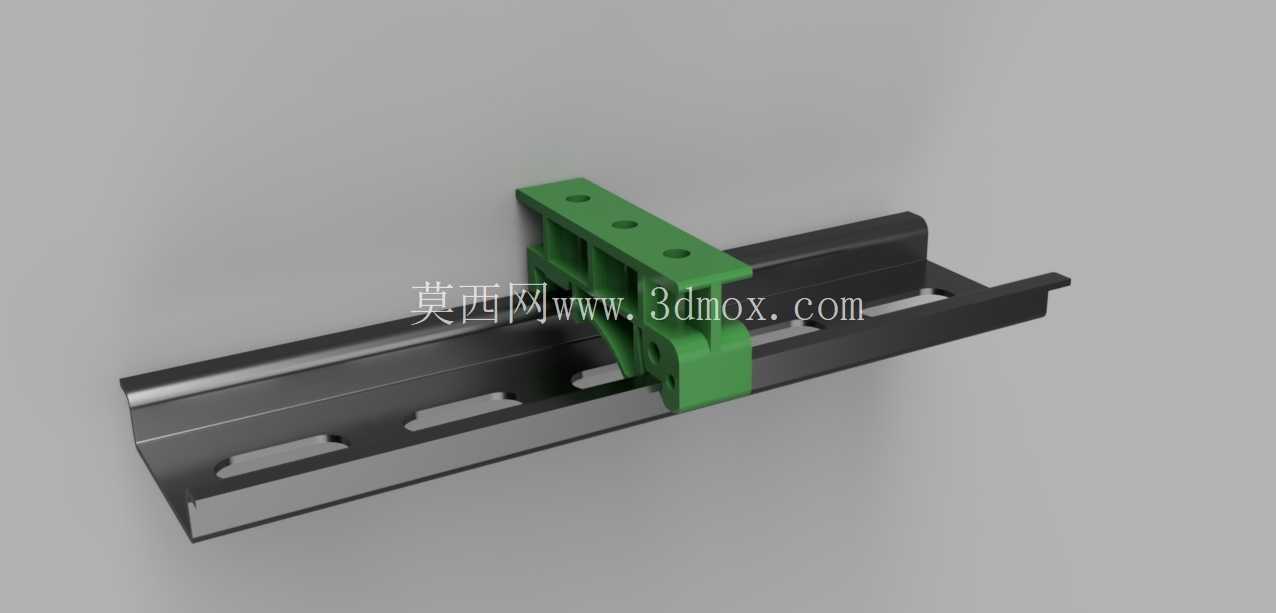

　　在工业电气柜、气动控制回路、小型流体控制单元的装配场景中，DIN标准导轨是最通用的元器件安装载体，绝大多数阀类、端子、小型控制模块都依托35mm标准DIN导轨完成快速装配，省去了单独打孔、攻丝、定位的繁琐工序，大幅提升柜内装配的效率与规整度。这款适配DRG-10减压阀的导轨安装座，核心作用就是将对应规格的减压阀可靠固定在标准35mm DIN导轨上，解决阀件本身无导轨安装结构、无法直接卡装到导轨的适配问题。

　　从实际使用场景来看，这类安装座常应用在小型气动控制箱、实验室气路调压单元、设备旁置的气路处理站中，这类场景往往空间紧凑，要求阀件安装后不额外占用过多柜内纵深空间，同时要保证设备运输、运行过程中不会因为振动出现松脱、移位，避免气路连接松动引发的压力失稳、漏气等问题。设计这款安装座时，首先要严格匹配35mm DIN导轨的截面尺寸公差，导轨本身的标准截面宽度为35mm，卡装边的高度、卡槽的开口尺寸都要严格遵循通用导轨的公差范围，既不能因为卡槽尺寸过小导致卡装困难、无法顺利推入导轨，也不能因为卡槽间隙过大导致安装后阀件出现旷量，在设备振动时沿导轨窜动甚至脱落。

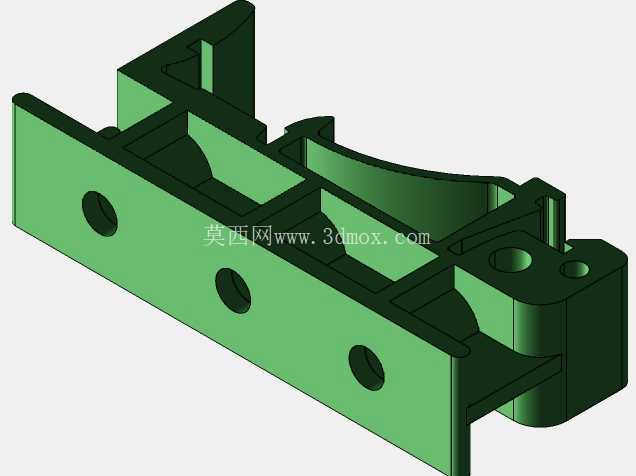

　　安装座的上部结构完全匹配DRG-10减压阀的安装孔位，孔位间距、孔径大小都和阀件底部的安装定位点一一对应，保证阀件固定后受力均匀，不会因为安装座的形变导致阀件接口出现应力集中。材质选用上兼顾了结构强度与一定的韧性，卡爪部分在卡入导轨时可以产生微量弹性形变，方便徒手或者借助简单工具就能完成拆装，不需要额外的紧固件就能实现可靠锁紧，日常维护时如果需要调整阀件在导轨上的位置，只需要拨开卡爪就能滑动调整位置，调整到位后自动卡紧，不需要反复拆装螺丝。

　　建模过程中需要特别注意安装座与导轨的配合间隙，实际装配时如果安装座的内侧轮廓和导轨表面存在过盈，推入导轨时会出现卡滞，甚至刮伤导轨的镀锌层，长期使用容易出现锈蚀；如果间隙过大，卡装后阀件会出现前后晃动，连接气管后容易因为气管的拉扯导致阀件歪斜。因此在建模时需要预留合理的配合公差，卡爪的卡扣深度要足够，保证卡入导轨后卡扣完全勾住导轨的内侧翻边，即使受到垂直于导轨方向的拉扯力也不会脱开。

　　安装座的上部承载面做了加厚处理，因为减压阀在接入气路后，气管的插拔、调压旋钮的操作都会对安装座产生一定的扭转力矩，如果承载面厚度不足，长期受力会出现塑性形变，导致阀件倾斜。侧面的加强筋结构沿着受力方向布置，从卡爪位置一直延伸到上部安装面，在不额外增加过多壁厚、控制整体重量的前提下，大幅提升结构的抗扭转、抗弯折能力，避免长期受力出现结构失效。

　　从安装边界来看，这款安装座卡装到35mm DIN导轨后，整体突出导轨表面的高度经过优化，不会因为安装座过高导致阀件突出柜内安装板过多，挤占柜内的布线空间；沿导轨长度方向的占用尺寸也做了紧凑化设计，相邻安装的其他元器件不会和这个安装座产生干涉，可以紧密排布，充分利用导轨上的安装空间。安装座的边缘都做了倒角处理，没有尖锐的棱角，装配过程中不会划伤操作人员的手部，也不会刮破相邻的线缆绝缘层，符合电气装配的安全要求。

　　实际装配验证中，这款安装座可以顺畅卡入市面上绝大多数标准35mm钢制、铝制DIN导轨，卡装到位后会有清晰的卡位触感，不需要额外螺丝固定就能承受阀件本身重量加上气管拉扯的综合受力，即使在有持续振动的设备旁安装，也不会出现松脱移位。如果需要拆卸阀件，只需要用一字螺丝刀撬动安装座下部的卡爪解锁位，就能把整个安装座连带阀件从导轨上取下，不需要拆解阀件和安装座的连接螺丝，维护效率很高。

　　在气路系统搭建时，这类专用导轨安装座可以让阀类元件和其他电气端子、继电器等元器件统一安装在同一条导轨上，整个柜内的布局更加规整，走线走管的路径可以统一规划，相比传统的螺丝直接固定在安装板上的方式，后期调整气路布局、增减元件时不需要重新在安装板上打孔，只需要在导轨上调整元件位置即可，大幅降低后期改造的工作量。设计时也考虑了不同批次导轨的尺寸公差波动，卡爪的弹性行程预留了足够的余量，即使遇到尺寸偏上限或者偏下限的导轨，都能实现可靠卡装，不会出现适配不良的问题。
