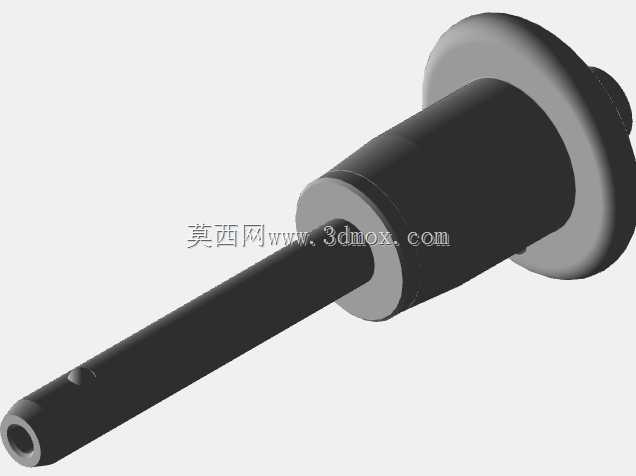

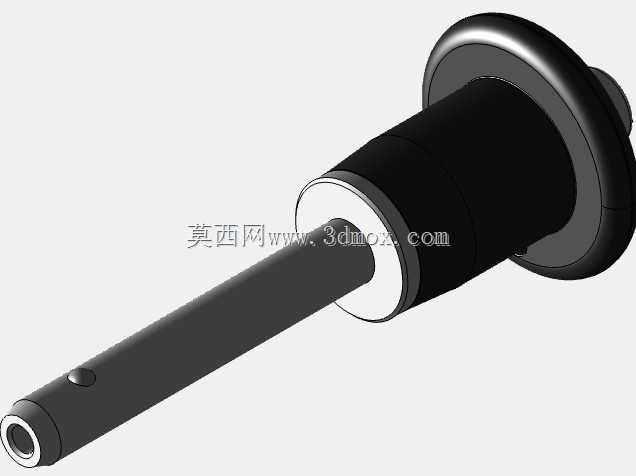

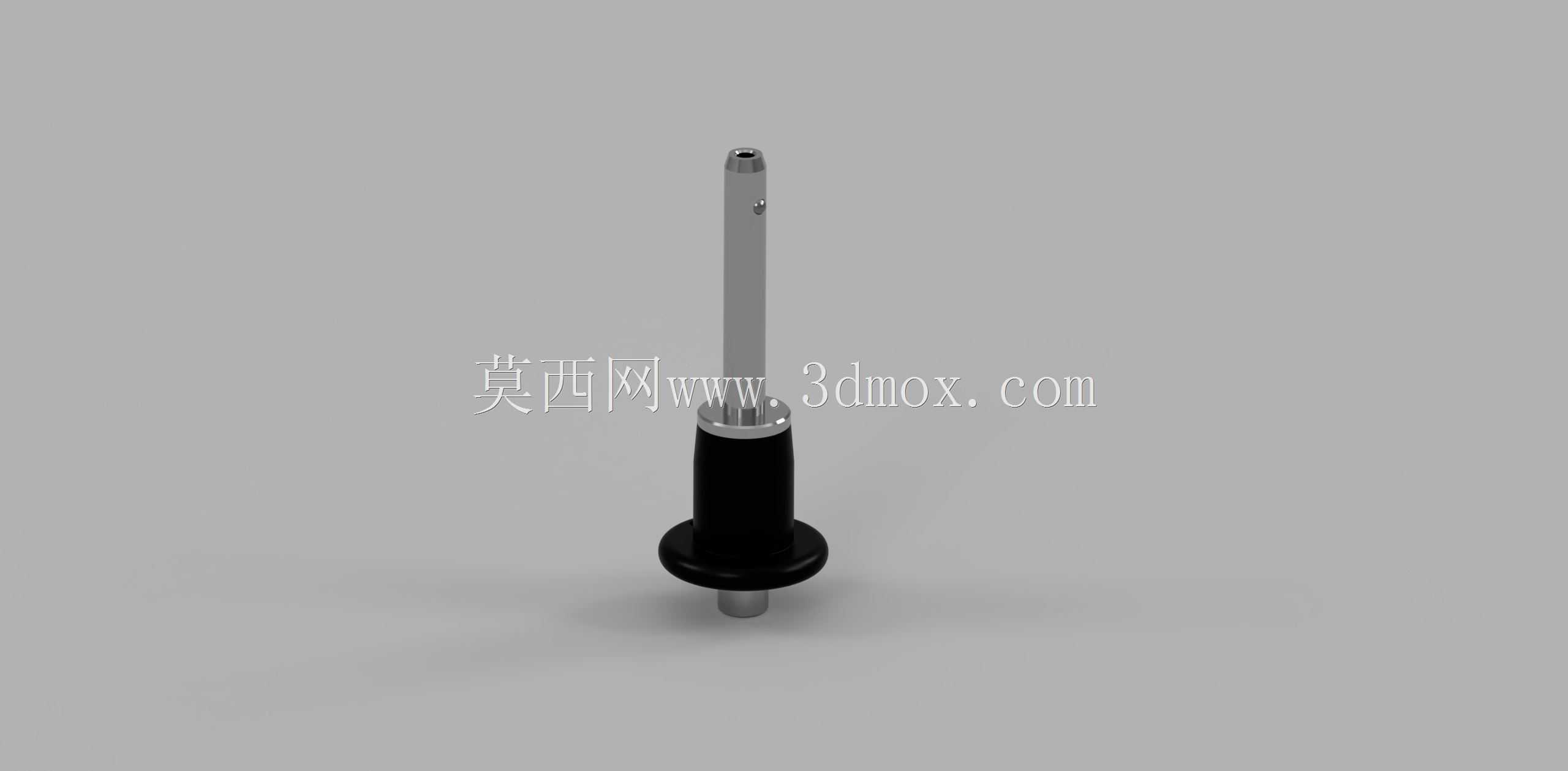

5×25规格快速释放球锁销结构

　　在工装夹具快换、小型检测治具定位、便携设备快拆结构这类需要频繁拆装定位的场景里，这类小规格球锁销的使用频率远高于普通圆柱销与螺纹紧固件，尤其是在需要无工具快速拆装的工位上，球锁销的操作效率是传统紧固件无法比拟的。这款销体直径5mm、有效锁紧长度25mm的球锁销，适配的安装场景大多集中在小型自动化模组的快换接板、3C检测治具的定位块固定、便携实验设备的模块拼接这类对安装空间有严格限制的位置，相比大规格的快卸销，它的占用空间更小，不会在紧凑的安装面上造成结构干涉。

　　从结构设计逻辑来看，这款球锁销采用了按压式头部释放结构，头部的黑色防滑按压套采用了滚花加台阶限位的设计，按压时手指的施力面足够，不会出现打滑的情况，同时台阶结构限制了按压行程，避免内部弹簧过度压缩造成失效。销体主体采用冷拉圆钢加工的直杆结构，表面做了硬化处理，耐磨性能满足频繁插拔的使用需求，销体顶端的钢球锁紧结构采用了三球均布的设计，锁紧时钢球突出销体表面，卡入安装孔的卡槽内实现轴向定位，相比单球结构，三球设计的锁紧受力更均匀，不会出现单侧受力导致的销体倾斜、卡滞问题。

　　实际选型使用时需要注意，这款销的安装边界需要预留足够的头部操作空间，头部按压套的最大外径比销体直径大8mm左右，安装板上的过孔需要做0.1-0.2mm的间隙配合，过孔公差过大容易造成定位精度不足，公差过小则会导致插拔阻力过大。有效锁紧长度25mm意味着它最多可以穿透总厚度22mm以内的叠层安装板，预留3mm的钢球锁紧行程，安装板背面需要加工深度1.5mm的环形卡槽，卡槽的位置需要与销体插入后钢球的位置完全对应，否则会出现锁不紧或者无法锁紧的问题。

　　不同于需要扳手或者螺丝刀操作的螺纹紧固件，这款球锁销的操作只需要单手按压头部即可完成解锁，拔出销体后即可完成模块拆分，插入时只需要将销体对准安装孔推入，钢球接触到安装孔边缘时会自动压缩内部弹簧回缩，推入到位后钢球弹出卡入卡槽完成锁紧，整个操作过程不需要额外工具，单次拆装时间不超过两秒，在需要频繁换型的生产线上，能够大幅减少换型等待时间。

　　在结构建模的过程中，这类标准快锁件不需要完全复刻内部的弹簧与钢球细节，除非是做销体本身的受力仿真，在做整机装配时只需要保证外部安装尺寸、头部按压行程、锁紧位置的尺寸准确即可，内部结构做简化处理能够减少装配体的文件体量，避免大装配体打开卡顿。需要注意的是，这类球锁销的销体与头部是活动配合结构，在装配约束时不要将头部与销体做完全固定约束，需要保留轴向的滑动自由度，才能在做机构运动仿真时模拟出按压解锁的动作。

　　在实际设备维护中，这类小规格球锁销需要定期清理销体表面的切削液与金属碎屑，避免碎屑进入钢球与销体的间隙内造成卡滞，尤其是在机加工工位的治具上使用时，每次换班可以用干净的抹布擦拭销体表面，少量涂抹轻质润滑油保证插拔顺畅，不要使用粘度太高的润滑脂，否则容易粘附金属碎屑反而加剧磨损。如果出现钢球无法正常弹出的情况，不要用硬物敲击销体，只需要按压头部反复几次，用压缩空气吹掉间隙内的碎屑即可恢复正常，大部分卡滞问题都是异物进入间隙导致的，并非结构损坏。

　　从安装适配性来看，这款5mm直径的球锁销的剪切载荷能够满足大部分小型治具的定位需求，不适合用于大载荷的承重连接位置，在需要承受较大剪切力的场景下，需要搭配定位销套使用，提高安装孔的耐磨性能，避免频繁插拔造成安装孔磨损变大，影响定位精度。销套的外径通常为8mm，压入安装板后内孔与销体做间隙配合，更换销套即可修复磨损的安装孔，不需要重新加工整个安装板，能够降低后期维护成本。
