苹果iPhone15Pro整机结构三维数模设计

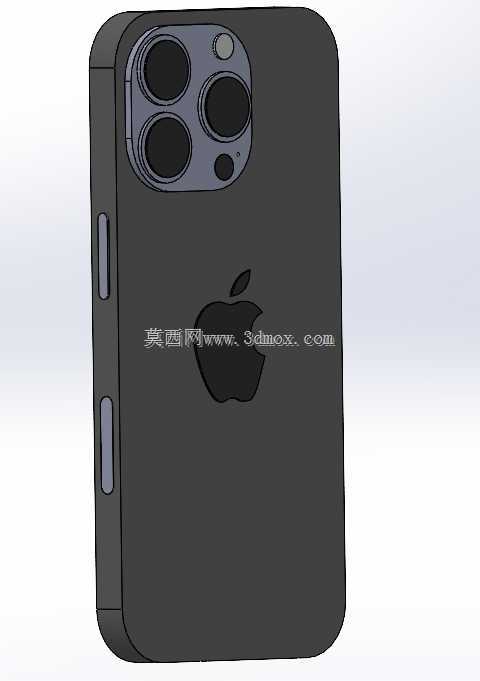

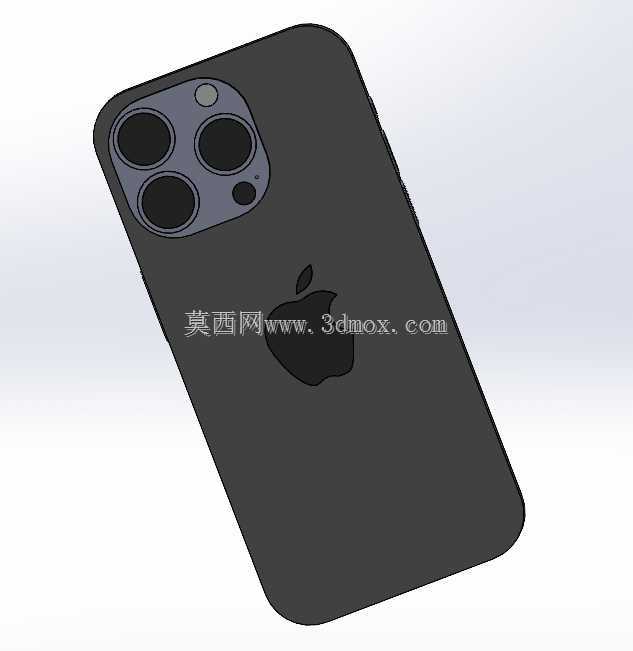

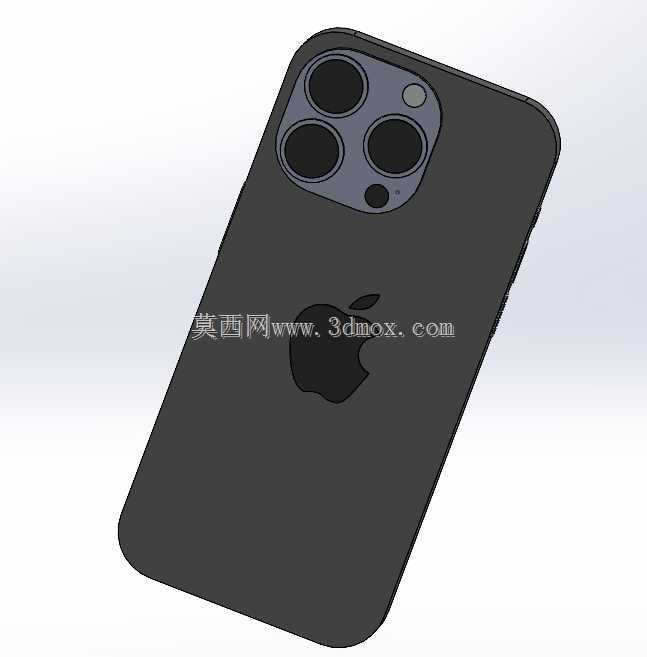

　　这款消费电子旗舰机型的结构数模，完整还原了量产机型的整机装配逻辑，从结构设计从业者的视角来看，其建模过程完全贴合消费电子行业的正向开发流程，可作为手持智能终端结构设计的参考样件使用。在日常的结构设计工作中，这类高精度整机数模常被用于结构堆叠验证、配件开发适配、工业设计方案评审等场景，不管是做第三方保护壳的开模前拟合，还是做外接配件的接口对位校验，都能直接提取对应特征作为设计基准，省去逆向扫描的点云处理环节，大幅缩短前期方案的验证周期。从实际功能特性来看，数模完整复现了机身的核心结构分区：背部的后置影像模组区域做了独立的凸台特征，三个摄像头开孔、闪光灯开孔、麦克风拾音孔的相对位置完全对齐量产机型的实际公差带，

　　模组凸台与机身背板的过渡圆角做了连续曲率处理，没有出现建模过程中常见的曲面碎面、曲率断层问题，这部分特征对于做镜头保护盖、影像模组外接配件的设计来说，能直接提供精准的安装贴合面基准，避免后期开模出现贴合缝隙不均、对位偏移的问题。机身中框部分采用了钛金属材质对应的直角切边特征，数模里完整保留了中框上的按键开孔、SIM卡托槽、天线断点、扬声器出声孔、充电接口的所有细节特征，每个侧键的按压行程预留间隙、卡托与中框的配合公差、出声孔的阵列排布角度都和实际量产状态一致，做中框保护配件、外接按键拓展配件的时候，可以直接提取中框的外轮廓曲面做分型面设计，不需要反复调整配合余量。在设计思路的还原上，整个数模采用了消费电子行业通用的自顶向下建模逻辑，

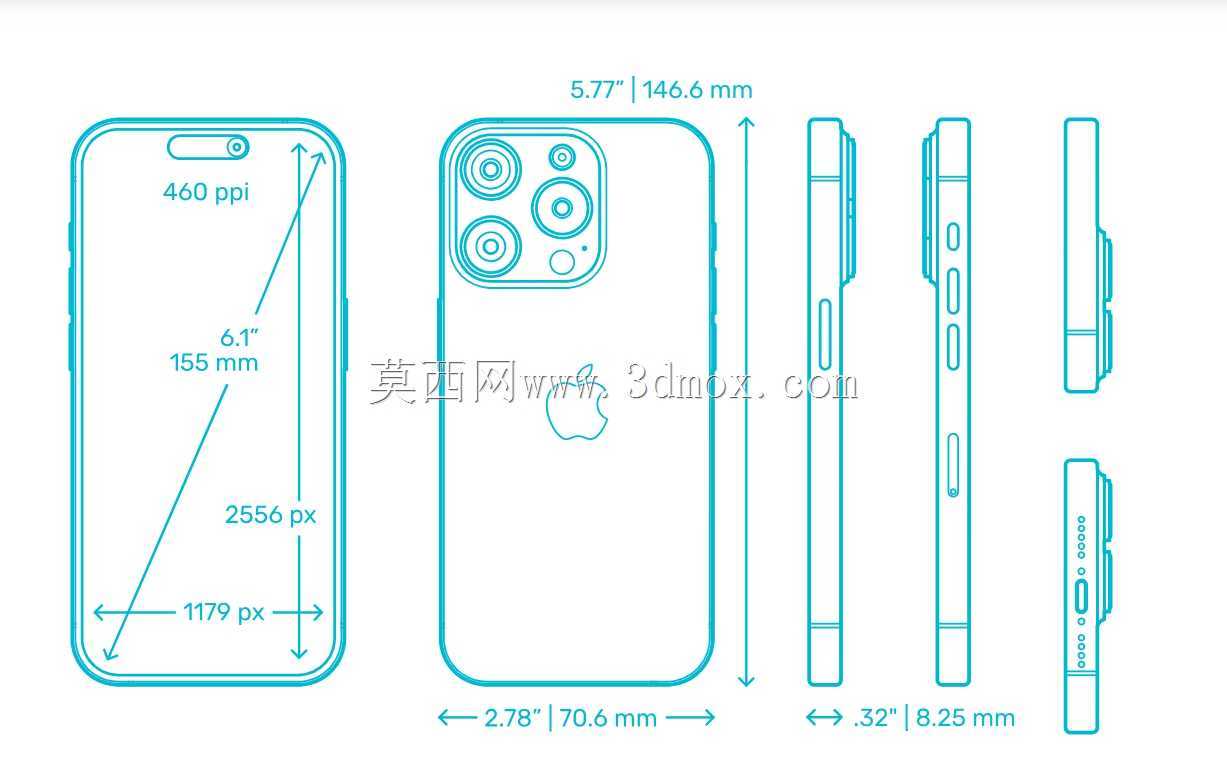

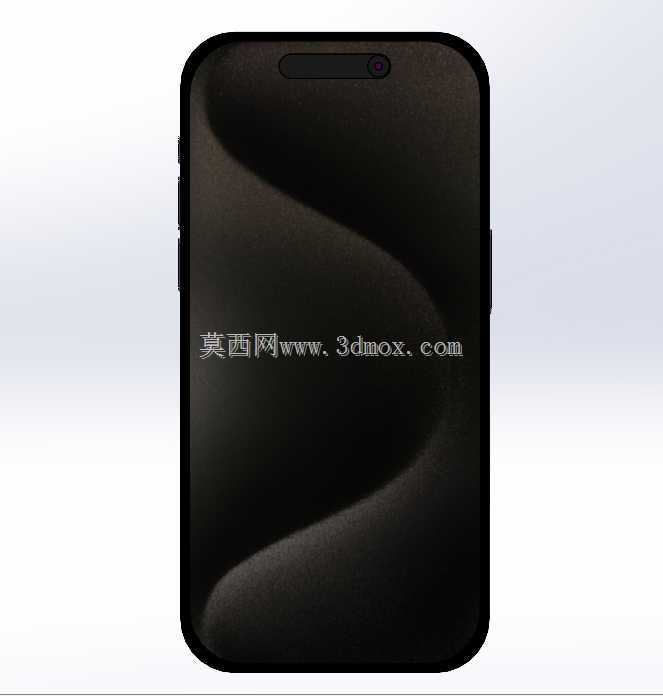

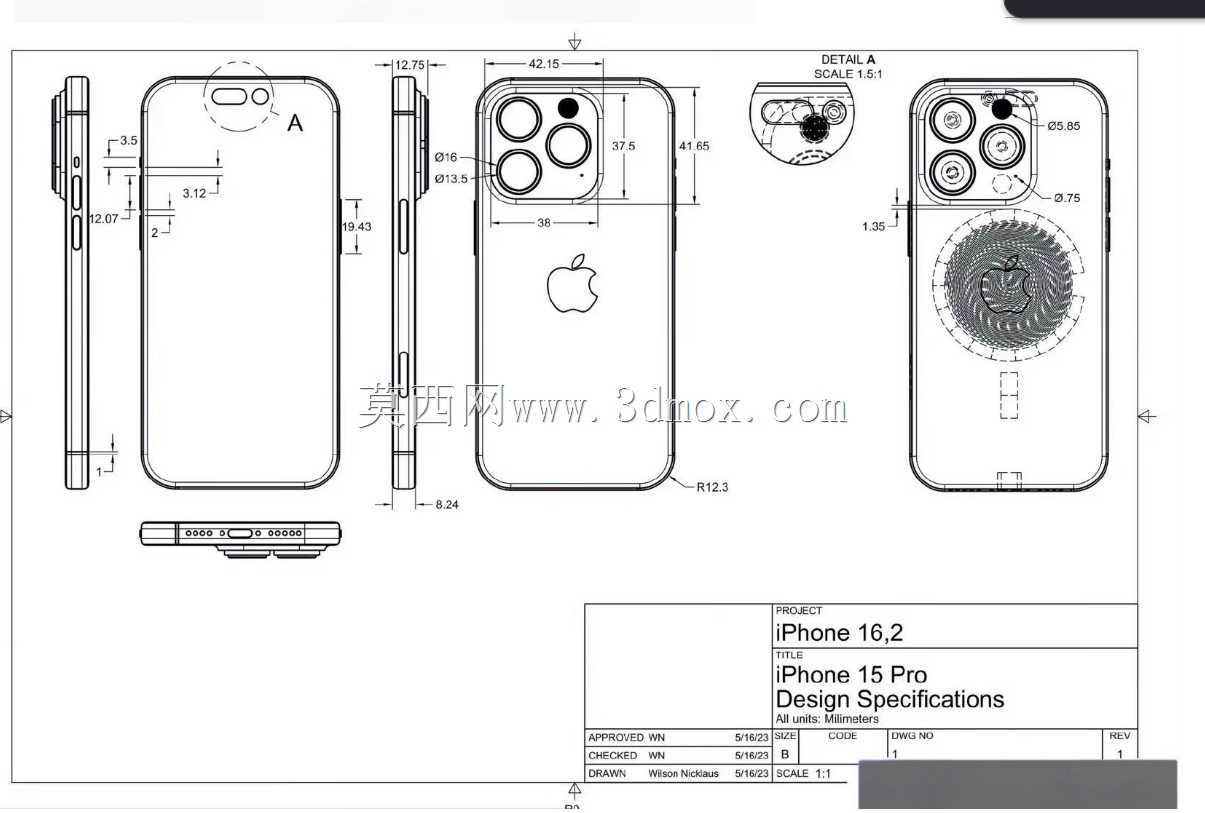

　　先搭建整机的基准骨架，确定屏幕、电池、主板、影像模组这几个核心大件的安装边界，再依次拆分中框、背板、内部结构件的单独零件，每个零件的装配约束都完全符合实际量产的装配顺序，没有出现干涉错位的问题。比如机身内部的电池仓预留空间，严格按照内置电池的实际尺寸做了限位筋特征，主板区域的避让空间完全匹配主板上的元器件高度，不会出现元器件和中框内壁干涉的情况，屏幕总成的贴合面做了0.1mm的预留胶层厚度，和实际生产中的点胶工艺要求完全匹配。从外形尺寸与安装边界来看，数模的整机外轮廓尺寸完全对齐量产机型的公开参数，机身长度、宽度、厚度的建模精度控制在0.05mm以内，影像模组凸台的凸起高度、中框切边的倒角角度、屏幕黑边的宽度都和实际产品一致，

　　所有外接接口的中心位置、开孔尺寸都符合行业通用的配件适配标准，比如底部充电接口的中心距机身底部边缘的距离、接口内部的定位卡扣位置，都能直接适配通用的充电插头、数据线的数模做插拔干涉验证。对于刚接触消费电子结构设计的从业者来说，这款数模可以直观学习到旗舰机型的堆叠逻辑，理解手持终端在有限空间内如何平衡结构强度、元器件布局、外观质感的设计思路，比如中框的钛金属材质对应的壁厚设计、影像模组区域的结构加强筋布置、内部空间的电磁屏蔽层预留位置，这些细节都是实际量产设计中需要反复权衡的内容，通过拆解这款数模的装配结构，能快速掌握消费电子结构设计的核心要点，避免在自己做设计的时候出现空间预留不足、结构强度不够、装配干涉等常见问题。另外在曲面建模部分，整个机身的背部曲面、中框与背板的过渡曲面都做了G2连续处理，没有出现建模中常见的斑马纹扭曲问题，这部分的建模思路也可以作为外观曲面建模的练习参考，理解消费电子产品如何通过曲面曲率的连续变化提升握持手感，同时兼顾外观的精致度。
