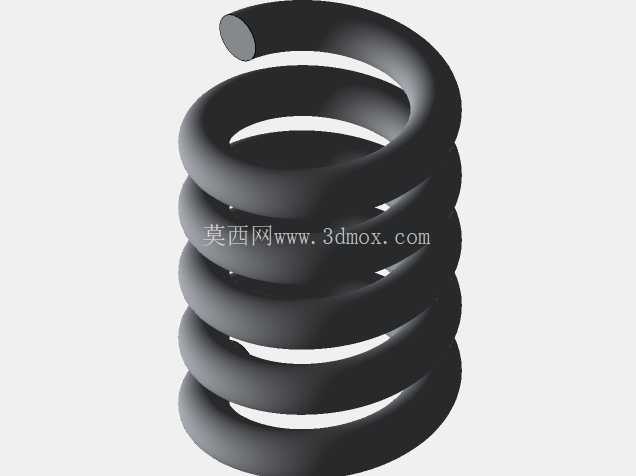

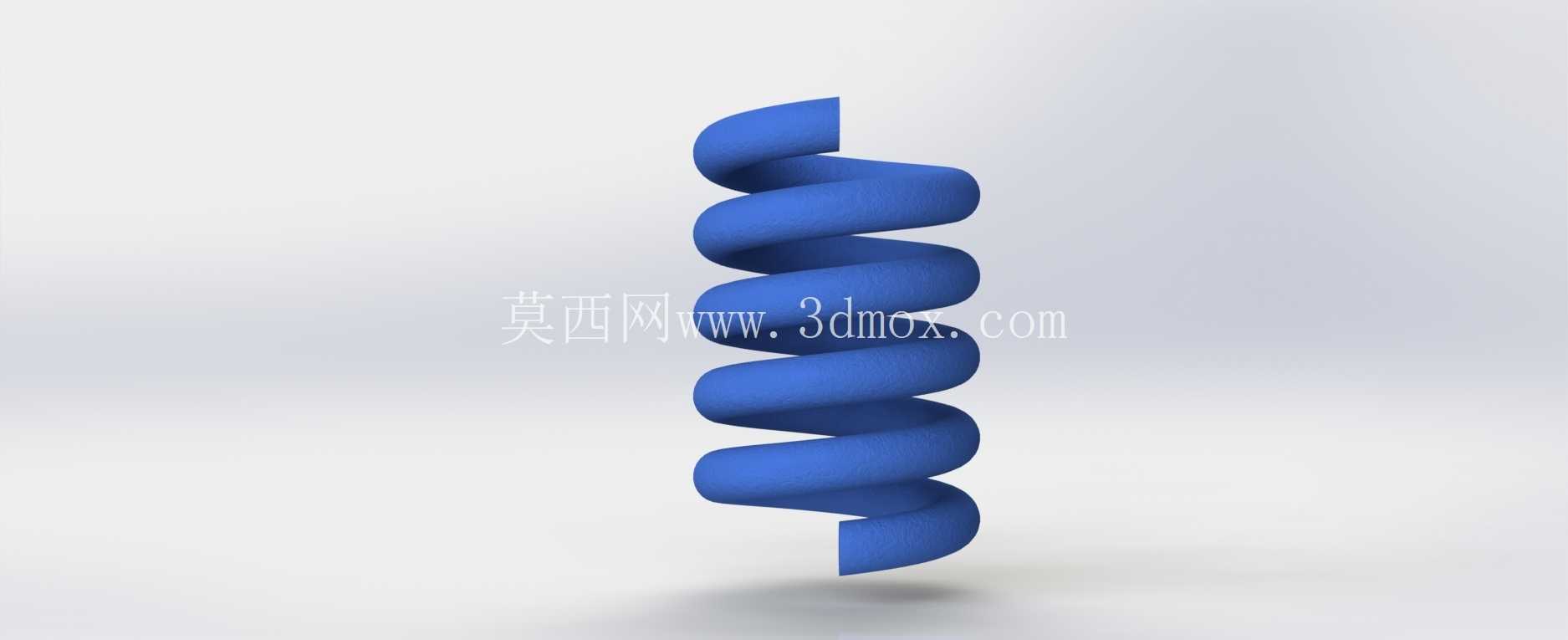

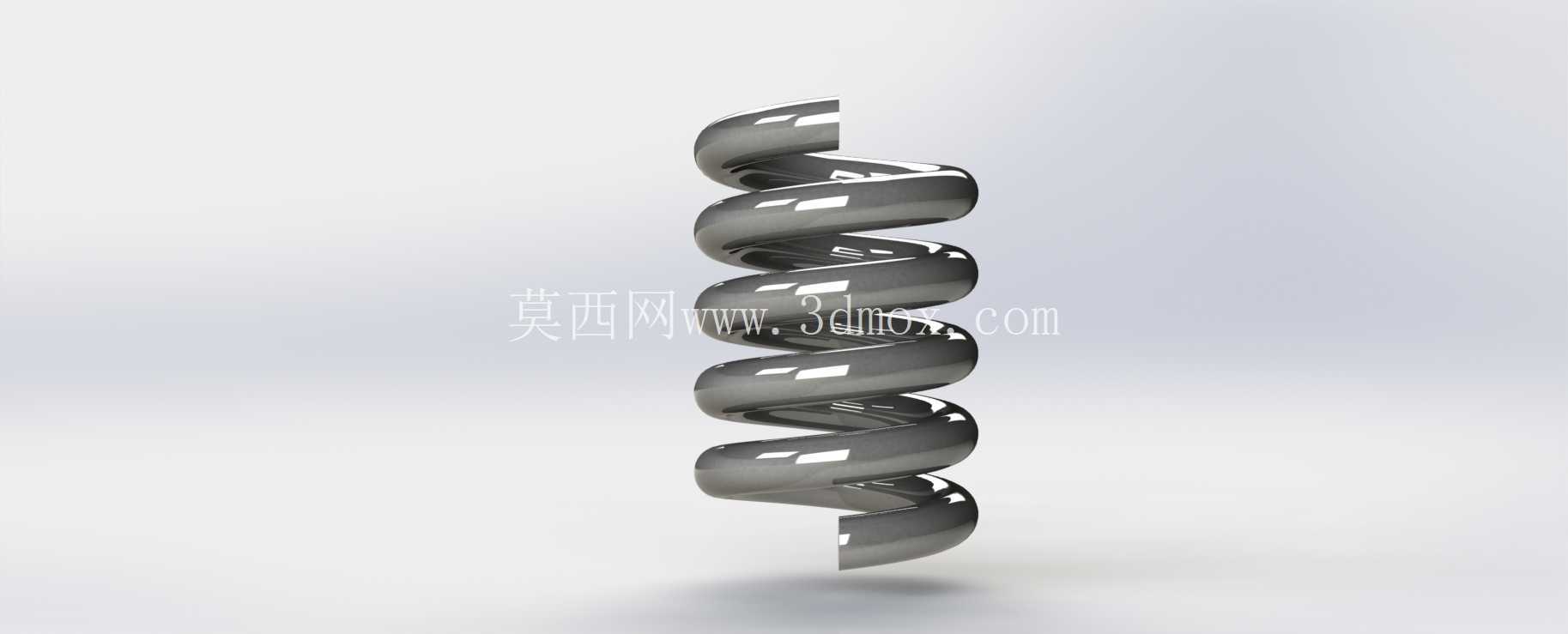

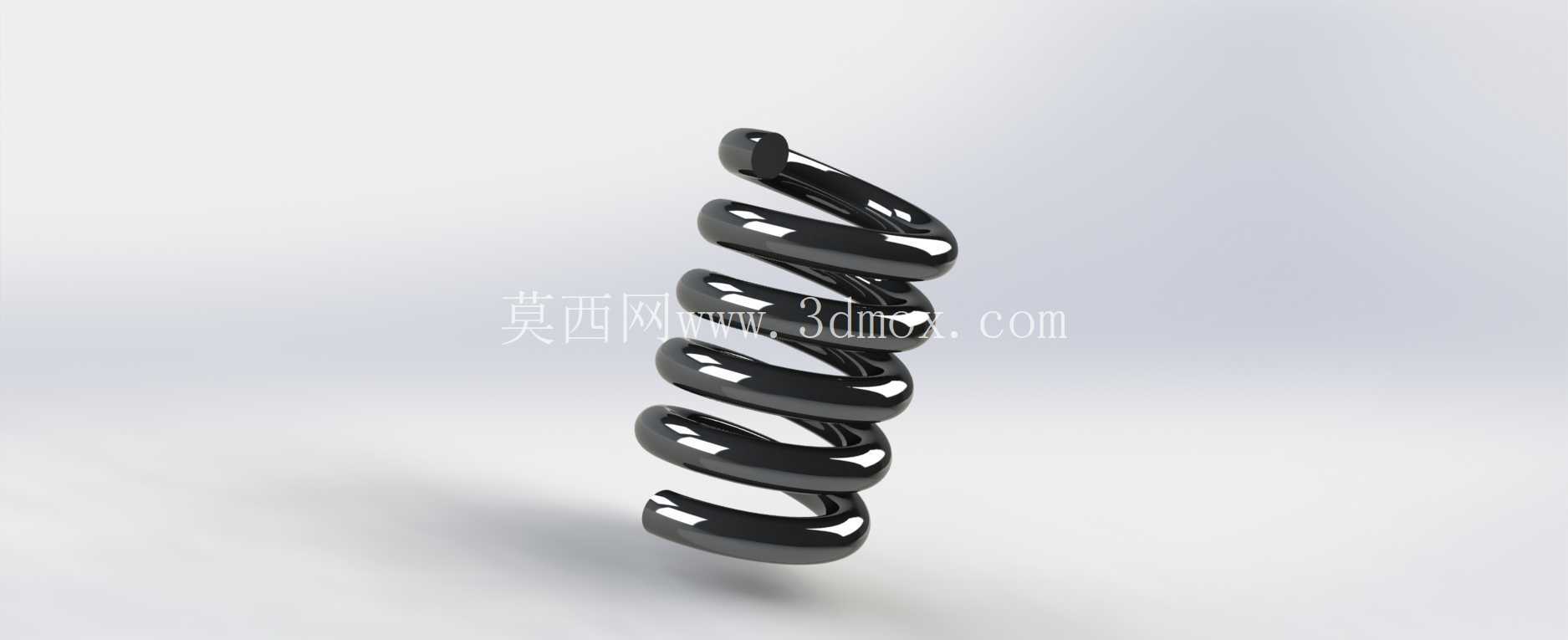

等节距圆柱压缩螺旋弹簧精密结构

　　圆柱螺旋压缩弹簧是机械装备里应用频次极高的弹性储能零件，在阀门调压机构、冲压模具卸料组件、自动化设备缓冲工位、车辆悬架减振单元以及各类需要提供复位弹力的传动结构中都能见到它的身影。这款等节距圆柱螺旋弹簧采用圆截面弹簧丝绕制而成，整体轴线保持笔直，各圈簧丝之间预留均匀的轴向间隙，在承受轴向压力时，簧圈会逐步产生弹性变形，将外部施加的冲击载荷或者静压力转化为弹性势能，在外力撤除后又能快速驱动相连机构回到初始位置。

　　从实际工况适配角度来看，等节距压缩弹簧的刚度特性在有效变形区间内近似线性，设计人员可以通过调整弹簧丝直径、弹簧中径、有效圈数这几个核心参数，精准匹配不同工位所需的预紧力和最大工作载荷。比如在减压阀的调压腔内部，这类弹簧承担着阀芯复位与压力阈值设定的作用：当介质压力升高推动阀芯移动时，弹簧被持续压缩，直到介质作用力与弹簧弹力达到平衡，以此稳定输出下游管路的压力；在模具结构里，它常被安装在卸料板与模座之间，开模过程中提供持续的顶出力，把包覆在凸模上的工件顺利脱出。

　　建模过程中首先要确定弹簧的安装边界：弹簧两端通常会配置磨平端面或者并圈支撑结构，保证弹簧受压时端面可以和安装座平面完全贴合，避免受载后出现侧向偏摆、簧圈错位的问题。弹簧的自由长度需要结合安装腔的深度预留合理的预压缩量，预紧力一般设定为最大工作载荷的百分之二十到三十，既可以避免设备运行过程中弹簧出现松脱异响，也能保证复位动作干脆不滞后。簧丝的螺旋升角按照常规压缩弹簧的取值范围控制在五到九度之间，绕制方向根据配套装配件的旋合需求选择，右旋弹簧在通用场景中使用最为广泛。

　　结构校核阶段需要重点关注两个极限位置：一是弹簧被压缩到各圈完全贴合的压并状态，此时对应的压并高度不能超过安装空间允许的最小轴向尺寸，防止机构行程到位后弹簧出现刚性撞击；二是最大工作载荷下的剪切应力，必须落在所选弹簧材料的许用应力范围内，常用的碳素弹簧钢丝、合金弹簧钢经过热处理后可以承受数百万次的循环载荷，在高频往复运动的设备里也能保持稳定的弹力输出。弹簧的外径尺寸要和安装导向孔或者导向心轴保留合理的配合间隙，间隙过小会在弹簧变形时发生卡滞，间隙过大则容易导致弹簧受压失稳弯曲。

　　在三维装配环境里完成弹簧建模后，可以直接进行运动干涉检查，模拟弹簧从自由长度到最大工作压缩量的全行程变化，确认簧圈在整个变形过程中不会和周边的阀芯、螺栓、腔体壁面发生摩擦触碰，为后续的零件加工、弹簧选型采购以及整机装配调试提供完整的结构依据。
