多孔带槽方块零件工程视图书写练习素材

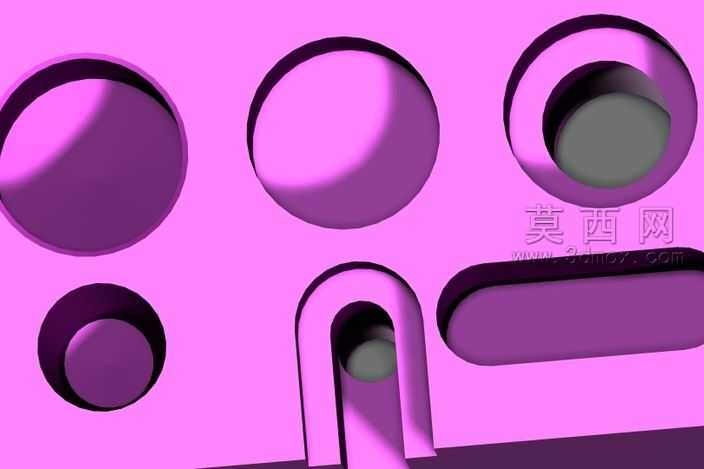

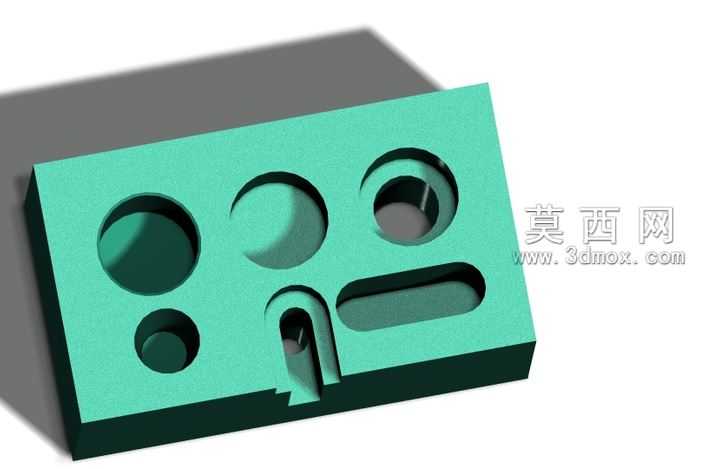

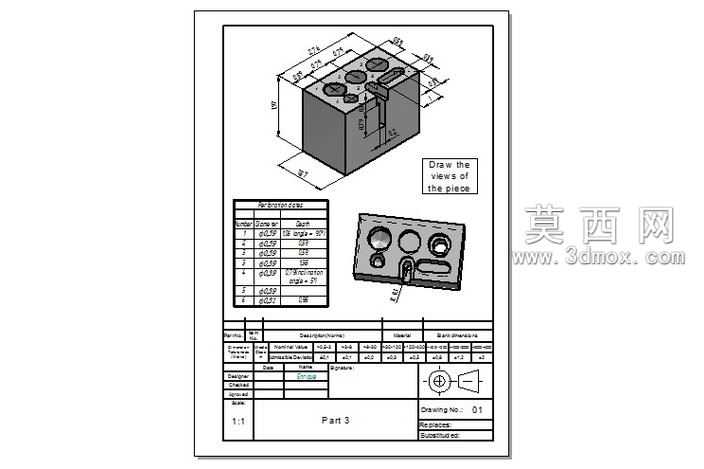

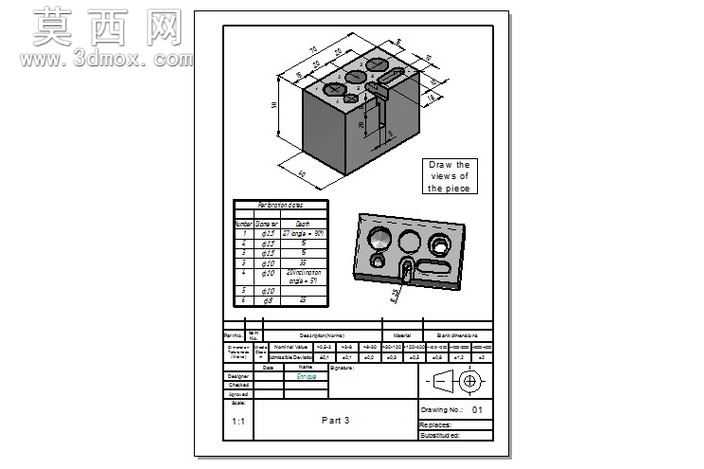

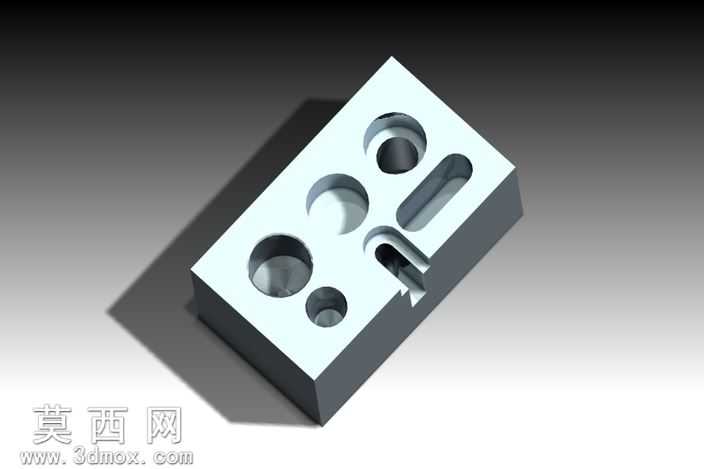

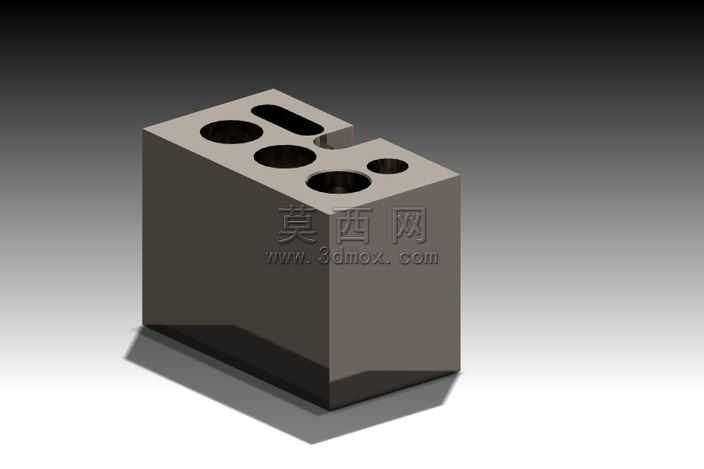

本素材为面向工程制图入门训练的方块类零件三维建模与视图书写练习案例，建模阶段以规整长方体为基础基体，首先确定零件的整体长宽高基准尺寸，严格遵循机械制图的尺寸标注规范，在基体顶面依次排布不同直径的圆形沉孔、通孔结构，同时在零件指定侧端面加工出带定位凸台的长槽特征，建模过程中需保证各特征的定位尺寸与工程图标注完全一致，所有孔位的中心距、槽的深度与宽度、凸台的高度公差均按照练习要求做无误差约束，避免出现特征错位、尺寸偏差的问题。材质设置上采用常用的灰铸铁材质表现，渲染时采用哑光金属质感，清晰呈现零件的棱边转折与各特征的轮廓边界，方便视图绘制时区分不同结构的投影关系。设计思路围绕工程制图的基础训练目标展开，将轴测图、立体实物参考、尺寸参数表整合在同一张练习图纸中，引导练习者从三维立体结构出发，推导对应的正投影视图，掌握不同特征在三视图中的投影规律，比如圆形孔在对应投影面的虚实线表达、长槽结构的截交线绘制、凸台特征的可见性判断，同时配套的尺寸表格明确了各孔位的直径、深度、数量参数，帮助练习者建立尺寸标注与三维结构的对应认知，在建模过程中可通过拉伸、切除、孔特征等基础命令完成全结构制作，无需复杂的曲面操作，适配入门阶段的软件操作训练需求，完成建模后可通过软件自带的视图投影功能生成标准三视图，与手动绘制的结果做比对校验，强化对投影规则的理解，整个练习案例兼顾三维建模操作训练与二维工程视图书写能力培养，结构简单但覆盖了孔、槽、凸台等常见机械零件特征，适合作为机械制图入门阶段的实操训练素材。
