CA6140车床配套6204-2RSH深沟球轴承结构

　　在普通卧式车床的进给传动系统与主轴辅助支撑结构中，深沟球轴承是承担径向载荷、兼顾少量轴向载荷的核心支撑部件，6204-2RSH型带双面接触式密封圈的深沟球轴承，常被应用在CA6140车床的进给箱输出轴、溜板箱传动轮系以及挂轮架的辅助支撑点位，这类点位的工况特点是转速中等、存在切削液与金属粉尘飞溅的风险，对轴承的密封性能与基础运转精度有明确要求。从结构设计逻辑来看，该轴承采用双密封圈结构，密封圈与内圈挡边形成接触式密封间隙，能够有效阻挡车床加工过程中产生的铸铁切屑粉末、乳化液切削液以及润滑脂外泄，相比开式6204轴承，不需要额外加装密封端盖即可满足普通车床非高速支撑点位的防护需求，能够降低支撑部位的结构设计复杂度，

　　减少轴系零件的加工工序。从外形尺寸与安装边界来看，该轴承遵循深沟球轴承的标准尺寸系列，内径为20mm，外径为47mm，宽度为14mm，内圈与轴的配合选用k6过渡配合，能够保证在轴运转过程中内圈与轴无相对滑移，避免轴颈磨损；外圈与箱体安装孔的配合选用J7过渡配合，既保证外圈的定位精度，又方便后期维护时的轴承拆卸更换。轴承的内圈挡边高度与外圈挡边高度经过匹配设计，能够保证钢球在滚道内的运转间隙控制在合理范围，径向游隙符合普通组级别的要求，能够适应CA6140车床工作过程中轴系因切削热产生的少量热膨胀，避免出现轴承抱死的故障。在实际应用场景中，该类轴承除了CA6140车床的传动点位，也可用于其他中小型金属切削设备的中低速传动支撑、

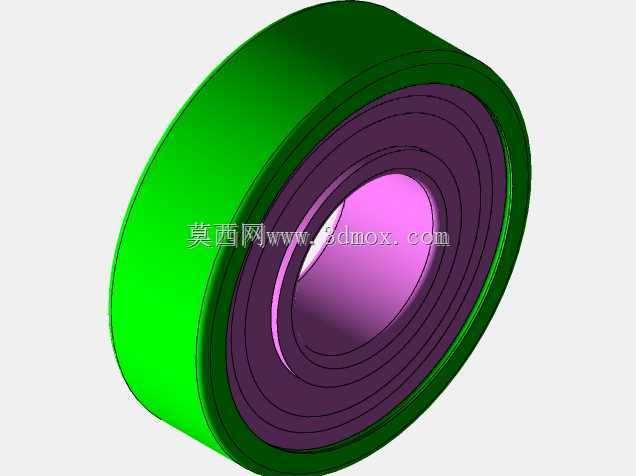

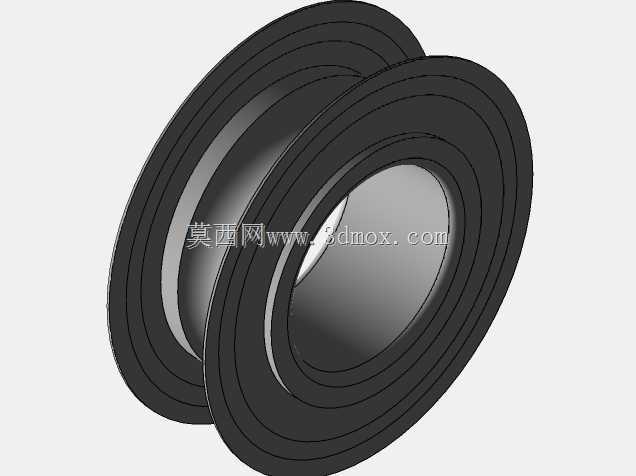

　　普通输送线的辊筒支撑、小型电机的输出轴支撑等场景，其双面密封结构自带的润滑脂预填设计，能够实现初期安装后较长时间的免维护运转，不需要频繁补充润滑脂，降低设备日常维护的工作量。建模过程中，对轴承的滚道曲率、钢球排布、密封圈唇口结构都做了等比例还原，钢球数量按照标准6204轴承的排布数量设置，保持架采用浪形冲压保持架的结构形态，能够直观呈现该轴承的内部装配关系，在进行CA6140车床的轴系装配设计时，可以直接调用该模型进行干涉检查，验证轴肩高度、箱体孔挡圈槽的位置是否与轴承的安装尺寸匹配，避免设计阶段出现安装尺寸不匹配的问题。需要注意的是，该型号轴承的接触式密封圈结构会带来一定的运转摩擦阻力，

　　因此不适合应用在转速超过轴承极限转速的高速主轴点位，在CA6140车床的主轴前支撑这类高转速、高精度要求的点位，通常会选用更高精度等级的角接触球轴承或者圆锥滚子轴承，而6204-2RSH更多应用在转速不高、防护需求优先的辅助传动点位，其承载能力能够满足进给传动过程中产生的径向切削力，同时少量的轴向窜动力也可以通过轴承的内部接触角进行承受，不需要额外加装推力轴承来承担轴向载荷，简化了轴系的结构设计。
