在普通卧式车床的进给传动与主轴辅助支撑布局中,这类双密封深沟球轴承的应用占比不低,尤其是CA6140这类经典机型的溜板箱、挂轮架以及进给轴端支撑位置,常能见到同规格轴承的身影。从结构上看,该轴承采用双接触式橡胶密封设计,两侧的密封唇与内圈密封槽形成过盈配合,能有效阻挡车床加工过程中产生的铸铁切屑粉尘、切削液飞溅进入轴承内部滚道,同时避免轴承内部填充的润滑脂在高速回转过程中溢出,适配车床车间多粉尘、多切削液喷淋的复杂工况,相比开式轴承能大幅降低日常维护的注脂频率,减少停机保养时间。

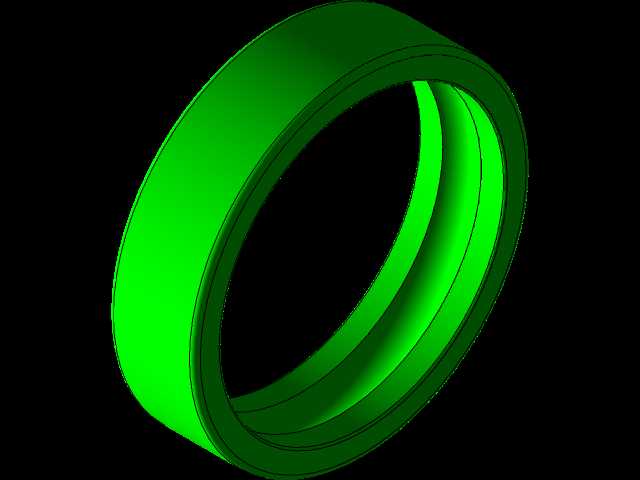

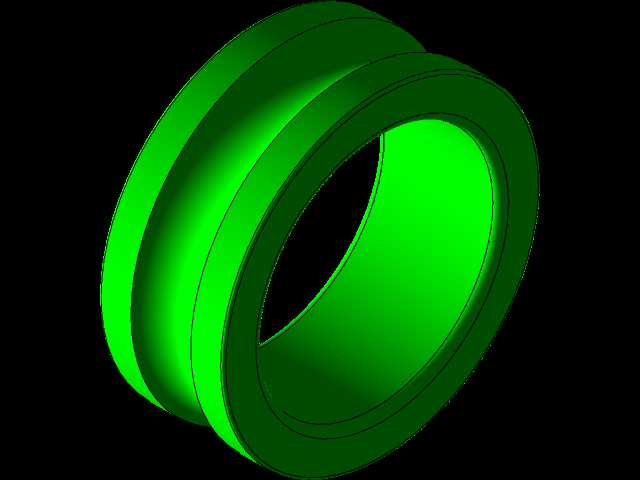

设计这类轴承三维结构时,首先要明确核心安装边界:内圈孔径与适配轴颈为过渡配合,通常轴颈公差取k6等级,保障内圈与轴同步回转无相对滑动;外圈与安装座孔采用H7间隙配合,方便装配时的压装调整,同时预留一定的热膨胀余量,避免车床长时间运转后轴承温升导致外圈胀死在座孔内。轴承的宽度尺寸、内外圈的倒角参数都严格遵循对应国标要求,建模时需要还原滚道的曲率半径——深沟球轴承的滚道曲率略大于钢球直径,这个参数直接影响轴承的径向承载能力与回转精度,曲率过大则钢球与滚道接触应力集中,容易出现早期点蚀失效,曲率过小则会增大钢球公转时的滑动摩擦,升高运转温升。
从实际使用场景来说,CA6140车床的挂轮架部位转速不高但存在一定的冲击载荷,加工断续切削的工件时,传动链的振动会直接传递到支撑轴承上,6206-2RS1的径向游隙按照普通组选取即可,既不会因游隙过大导致传动回转精度不足,出现进给爬行、车削表面振纹的问题,也不会因游隙过小导致运转卡滞、发热抱死。建模过程中需要注意两侧密封件的结构还原,密封件的骨架采用冷轧钢板冲压成型,外包丁腈橡胶层,密封唇口的唇边厚度、与内圈的接触宽度都要符合实际产品的尺寸,不能简化成平板式密封,否则后续做装配干涉检查、运动仿真时,会出现密封件与轴颈、端盖的干涉误判。

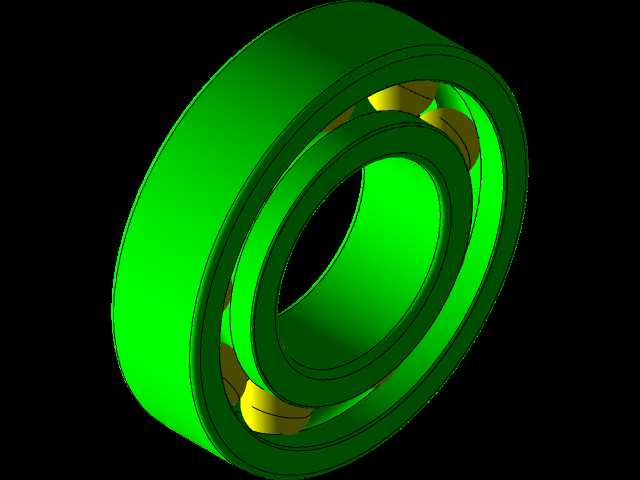

轴承的安装定位方面,内圈通常靠轴肩做轴向定位,轴肩的高度不能超过内圈的倒角高度,否则拆卸时拉马无法勾住内圈端面,会给后续维修拆卸造成困难;外圈的定位靠座孔的挡肩,挡肩处需要设计退刀槽,方便机加工时的磨削加工,避免应力集中。在做整机装配建模时,这类轴承的钢球保持架通常采用浪形冲压保持架,由两片钢板铆合而成,建模时可以简化保持架的铆接细节,但要保证钢球在保持架兜孔内的间隙合理,还原钢球在滚道内的均匀排布状态,确保做运动仿真时钢球的公转、自转运动符合实际运转规律,不会出现穿模、运动卡滞的问题。
对于车床这类需要长期连续运转的设备,轴承的润滑脂填充量也有讲究,通常填充轴承内部空腔的1/3到1/2即可,填充过多会导致搅拌发热,反而加速润滑脂变质失效,双密封结构的设计刚好能把润滑脂封存在滚道与钢球的接触区域,不需要额外设计复杂的密封油路,简化了安装部位的结构设计,降低了挂轮架、溜板箱部位的壳体加工难度。在实际选型替换时,只要安装尺寸、密封形式、游隙组别匹配,不同厂家的同型号轴承都可以通用,三维建模时按照标准尺寸绘制的模型,可以直接用于CA6140车床的维修替换建模、传动系统改进设计,不需要反复核对非标准结构的尺寸参数,能大幅提升设计改型的效率。
