车间移动作业支撑推车结构设计

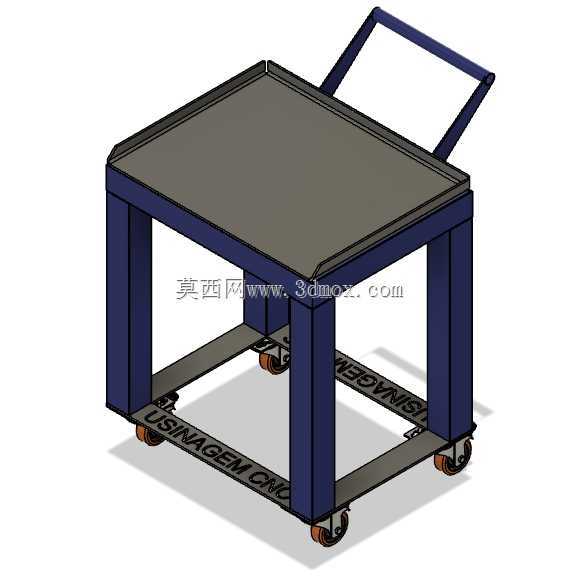

　　这款移动作业支撑推车的设计，核心围绕机加工车间现场的工位辅助需求展开，适配数控加工区域的工件周转、工位旁临时作业支撑场景，解决传统固定工作台无法随加工工位调整、零散工装及待加工件转运不便的实际痛点。从结构设计逻辑来看，整体采用框架式方管焊接主体，四根主支撑立柱选用加厚矩形管，保证整体承载刚性，避免放置较重工件或工装时出现框架形变；台面采用整块钢板折弯封边结构，边缘做圆弧过渡处理，既避免尖锐边角造成人员磕碰，也能防止台面上放置的小型零件、工具滑落，台面下方设置一层同尺寸的下层置物搁板，可用于存放常用工装夹具、量具或待周转的小型工件，拓展垂直方向的储物空间。推车的推移扶手设置在台面后侧上方，采用圆管弯折成型，

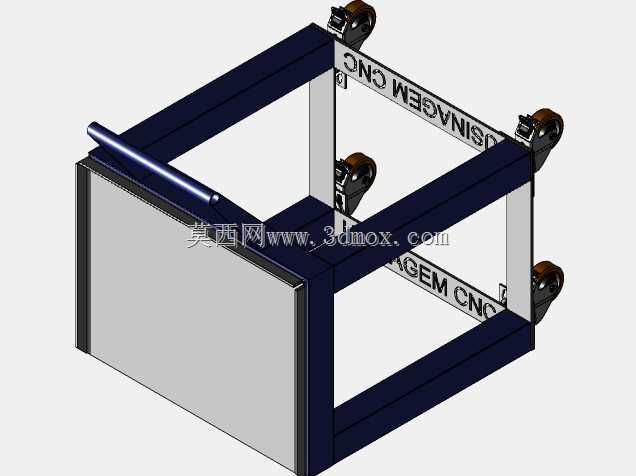

　　扶手高度匹配成年人站立推移的施力高度，避免推移时弯腰发力造成的操作疲劳，扶手与主框架采用焊接连接，连接处做三角加强筋补强，承受较大推力时不会出现焊缝开裂的问题。底部配置四个带刹车的万向脚轮，其中两个脚轮带定向锁止功能，推移时可灵活转向，到达指定工位后踩下刹车即可将整车固定，不会在作业过程中出现滑移；脚轮的安装位置略向内收于主框架轮廓，避免推移过程中脚轮磕碰地面凸起或工位边缘，同时降低整车重心，提升推移时的稳定性。从安装边界与尺寸适配来看，整车台面尺寸适配常规机加工工位的旁侧放置需求，宽度控制在可顺利通过车间通道、设备间预留间隙的范围内，整体高度匹配操作人员站立作业的肘部高度，放置工件或进行简单辅助作业时无需过度弯腰或抬臂，

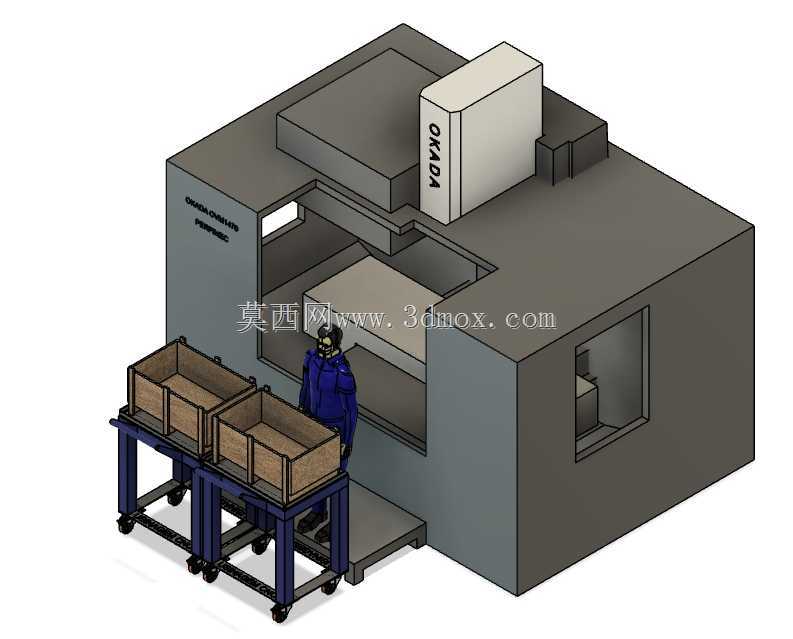

　　符合人体工程学的操作要求。框架底部的脚轮安装座采用加厚钢板焊接在立柱底端，保证脚轮连接强度，单轮承载能力匹配整车额定载荷要求，避免长期重载使用出现脚轮脱落或支架变形的问题。在实际生产场景中，这款推车可承担多类辅助功能：在数控设备上下料环节，可将待加工工件提前放置在台面上，推移至设备旁作为临时中转台，减少工件从远处工位搬运的距离；在设备调试、换刀作业时，可将工具、量具、替换的刀具放置在台面及下层搁板上，随作业位置推移，无需反复往返工具柜取放物品；也可作为小型部件的装配、检测辅助台，在车间不同区域灵活移动，适配多品种小批量生产时的工位灵活调整需求。结构设计上充分考虑车间使用的耐用性要求，所有焊接部位做满焊处理，焊后打磨平整，

　　整体表面做喷塑处理，耐油污、耐切削液腐蚀，适合机加工车间的复杂环境；台面钢板厚度满足常规金属工件放置的抗冲击要求，即使放置较重的毛坯件也不会出现台面凹陷。下层搁板与主框架之间采用焊接加横撑补强的结构，放置较重物品时不会出现搁板下弯变形；推车整体无突出的外露螺栓等易刮蹭部件，推移过程中不会刮碰到周边设备或人员。从受力角度分析，主支撑立柱垂直受力，载荷通过立柱直接传递到底部脚轮，框架的横向横撑设置在立柱中部及下部位置，形成稳定的矩形框架结构，抗侧向扭曲能力强，即使在推移过程中遇到地面不平整产生颠簸，整体框架也不会出现形变。扶手的受力点通过斜向撑杆传递到后侧两根立柱上，避免推力集中在扶手与立柱的连接焊缝处，提升长期使用的结构可靠性。脚轮选用聚氨酯材质轮面，推移时噪音小，不会划伤车间环氧地坪，同时具备一定的减震能力，在转运表面精度要求较高的工件时，可减少颠簸造成的工件表面磕碰损伤。
