立式双轮砂轮机工业打磨设备结构

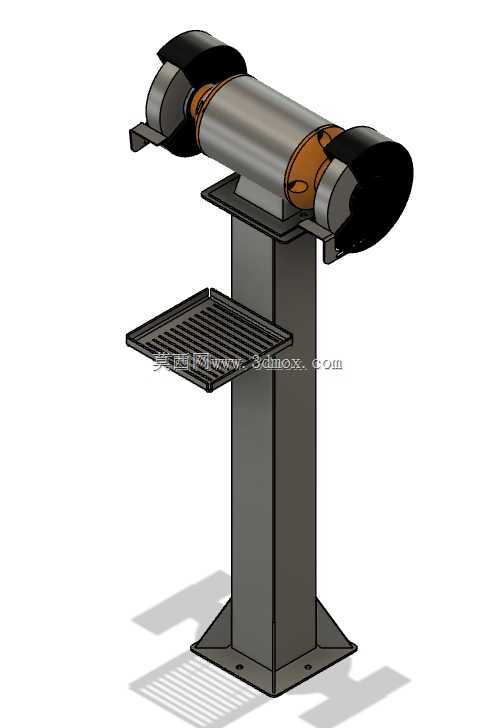

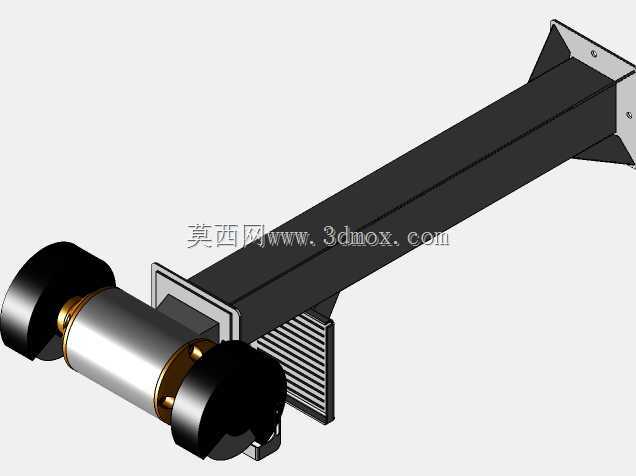

　　在机加工车间的日常运维场景里，这类立式双轮砂轮机是工位旁配置率极高的通用磨削设备，不管是小型五金加工班组、模具修配工位还是设备维修工段，都能看到它的身影，主要承担小型金属工件的刃磨、去毛刺、飞边打磨、焊缝修平以及小型刀具的手工修磨作业，和手持角磨机相比，它的固定安装结构带来了更高的磨削稳定性，作业时的震动控制更好，适合长时间重复性的修磨操作，也能降低手持设备带来的操作疲劳与安全隐患。从结构设计逻辑来看，这款设备采用立柱式支撑布局，底部是方形安装法兰底座，底座上预留了四个对称的安装螺栓孔，安装时需要通过膨胀螺栓或者地脚螺栓将设备牢牢固定在混凝土地面或者钢制工作平台上，避免磨削作业时设备出现位移或者共振，底座的支撑面做了加厚处理，

　　能够承载上部磨削单元的重量同时抵消砂轮高速旋转带来的动不平衡量。立柱采用方形空心型钢焊接结构，在保证整体支撑刚度的同时控制了设备自重，立柱中部设置了格栅式置物托台，这个托台的作用一方面是临时放置待打磨的工件、修磨用的辅助工具，另一方面可以承接磨削过程中掉落的金属碎屑与磨料颗粒，避免碎屑直接堆积在底座安装面或者散落到地面增加清理负担，托台采用格栅镂空设计，细小的磨屑可以直接透过格栅落到下方的集屑区域，不会在台面上堆积影响工件放置。上部的磨削主机采用卧式双轴伸布局，两端分别安装不同粒度的砂轮，通常一端配置粗粒度砂轮用于大余量的飞边去除、焊缝打磨，另一端配置细粒度砂轮用于精修刃口、小余量的表面光整作业，

　　操作人员可以根据加工需求直接切换工位，不需要频繁更换砂轮，提升了作业效率。砂轮外侧配置了可调节的防护罩与工件托架，防护罩的覆盖角度符合安全作业规范，能够阻挡磨削过程中飞溅的磨屑与可能碎裂的砂轮碎块，工件托架可以根据砂轮的磨损程度调整与砂轮工作面的间隙，始终保持托架与砂轮之间的安全距离，避免工件被带入间隙造成安全事故，托架的支撑面做了防滑处理，打磨时可以将工件靠在托架上施加进给压力，降低操作人员的手持力度。两端的砂轮轴采用同一根主轴驱动，主轴安装在中部的铸铁壳体内，壳体内部配置了高精度的滚动轴承，能够承受径向磨削力，保证主轴高速旋转时的回转精度，壳体上方设置了电源开关与急停按钮，操作位置刚好在操作人员站立作业的视线与手部可达范围内，

　　紧急情况下可以快速切断设备电源。从安装边界尺寸来看，这类设备的整体占地尺寸较小，底座的安装边长通常在400mm左右，整体高度在1200mm上下，作业时操作人员站立在设备正前方，预留的操作空间不需要过大，适合布置在车间的边角区域或者工位旁的空闲位置，不会占用过多的生产作业面积。设备的动力单元内置在立柱或者上部主机壳体内，采用三相异步电机直驱主轴结构，传动路径短，动力损耗小，日常维护只需要定期检查轴承润滑状态、砂轮磨损量以及防护罩的紧固情况，维护成本极低，适合工业场景下的高频次长时间使用。在实际选型应用时，需要根据车间日常打磨工件的材质、单次打磨的余量大小选择对应砂轮粒度与电机功率的配置，针对铸铁件、碳钢件的粗磨作业可以选择稍大功率的配置，针对小型刀具、精密零件的精磨则可以选择转速稳定性更好的配置，安装时必须保证底座的水平度，避免主轴倾斜导致砂轮磨损不均匀，同时要按照安全规范配置接地保护，避免设备漏电带来的安全风险。这类设备的三维结构建模过程中，需要重点还原主轴与立柱的装配同轴度、防护罩的可调角度范围、托架的调节行程以及底座安装孔的位置尺寸，确保模型能够直接用于车间布局规划、设备安装基础设计以及安全防护装置的配套设计，建模时需要区分焊接结构件、机加工件、标准件的不同结构特征，比如底座的焊接坡口、主轴的轴颈配合面、防护罩的钣金折弯结构都需要准确还原，保证模型的工程实用性。
