2串20A平衡型18650锂电池保护板结构

项目分类:电池 发布时间:2023-11-23 ID:716668
  • 2串20A平衡型18650锂电池保护板结构
  • 2串20A平衡型18650锂电池保护板结构

  这款2串锂电池保护模块,核心适配额定电压7.4V、满充电压8.4V的18650圆柱锂电池组,持续工作电流上限20A,带单体电压均衡功能,主要面向小型便携储能、手持电动工具、低压便携数码外设、小型代步动力模组这类对电池充放电安全有硬性要求的应用场景。从实际工程应用角度看,这类保护板是锂电池组不可或缺的核心安全部件,锂电池本身的化学特性决定了其过充、过放、过流、短路都会引发不可逆的性能衰减甚至热失控风险,该模块通过板载的采样电路、功率MOS阵列、均衡回路,实时监测每一串电芯的电压状态与回路电流,在参数超出安全阈值时快速切断充放电路径,避免电芯损坏。

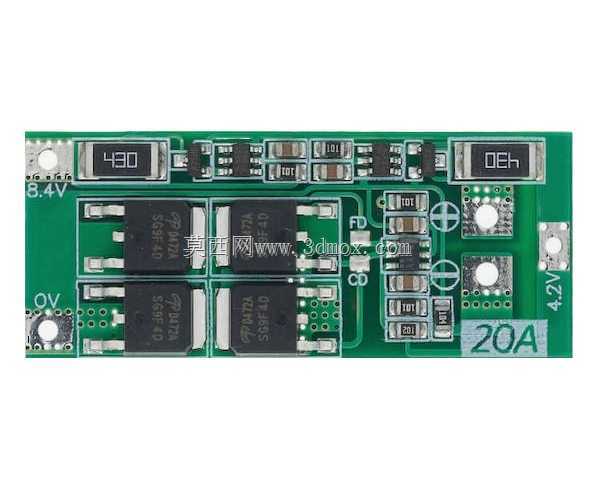

  设计层面,整块PCB采用FR-4环氧玻纤基材,板厚1.6mm,铜箔厚度选1oz以兼顾载流能力与布线密度,功率回路部分做了露锡加宽厚铜处理,降低大电流工况下的线路压降与发热。板上四颗大尺寸功率MOS分两组对称排布,分别负责充电回路与放电回路的通断控制,MOS的散热焊盘直接与PCB铜箔贴合,借助铜箔的散热面积降低持续大电流下的器件温升,实测20A持续放电时MOS表面温升可控制在30K以内,满足多数便携设备的长期工作要求。采样电阻采用高精度低温度系数的合金电阻,确保电流采样的准确性,避免过流保护阈值漂移。均衡回路采用被动均衡方案,每串电芯对应独立的均衡泄放回路,当某一串电芯电压率先达到均衡启动阈值时,通过泄放电阻对该串进行小电流泄放,缩小两串电芯之间的电压差,提升整组电池的容量利用率与循环寿命,这也是平衡型保护板和普通无均衡保护板的核心差异,普通保护板仅做整组参数保护,长期循环后容易出现电芯压差过大导致的容量跳水问题。

  安装边界方面,整块板的外形为窄长矩形,长度方向适配两串18650并排排布后的侧边安装空间,宽度控制在18mm以内,可直接嵌入电池组的热缩膜封装内部,不需要额外预留过多安装空间。板上三个大尺寸焊盘分别对应B-(电池组总负极)、B+(电池组总正极,同时也是充电输入正极与放电输出正极)、C-/P-(充电负极/放电负极),焊盘做了沉金处理,提升焊接可靠性,避免长期使用后焊盘氧化导致的接触不良。板上预留的两个圆形固定孔位,孔径3.2mm,可通过M3螺丝或者尼龙扎带将保护板固定在电池组支架上,避免震动场景下保护板移位拉扯引线。板载的两个LED指示灯分别对应充电状态与保护状态,可直观反馈模块工作状态,不过在嵌入式安装到电池组内部时,也可根据需求取消指示灯焊接,进一步压缩成本。

  实际选型适配时需要注意,该模块的过充保护阈值设置为4.25V±0.05V,过放保护阈值为2.5V±0.08V,过流保护阈值为25A±2A,短路保护响应时间小于100us,匹配常规三元18650电芯的参数要求,不可直接用于磷酸铁锂电芯的电池组,否则会出现保护参数不匹配的问题。布线时功率引线需要选用18AWG以上的硅胶线,避免大电流下引线发热,电压采样线要直接从电芯极柱处引出,减少线路压降对采样精度的影响。均衡电流设计为50mA,适合容量在2000mAh到3000mAh之间的18650电芯组,若搭配更大容量的电芯,可根据需求调整均衡泄放电阻的阻值来提升均衡电流,但需要同步核算电阻的功率余量,避免电阻过热损坏。

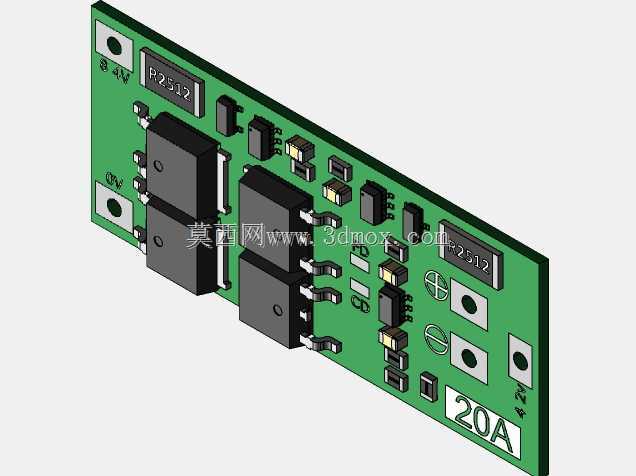

  从结构建模角度看,还原该模块时需要重点关注功率器件的高度差,MOS管、电容、接口器件的高度都要准确还原,避免后续做电池组结构干涉检查时出现误差,焊盘的位置、固定孔的坐标都要和实物完全对齐,确保生成的工程图可直接用于电池组Pack的结构设计。板上的丝印标识也要准确还原,方便生产组装时核对焊接方向,避免极性焊反导致的模块烧毁。
