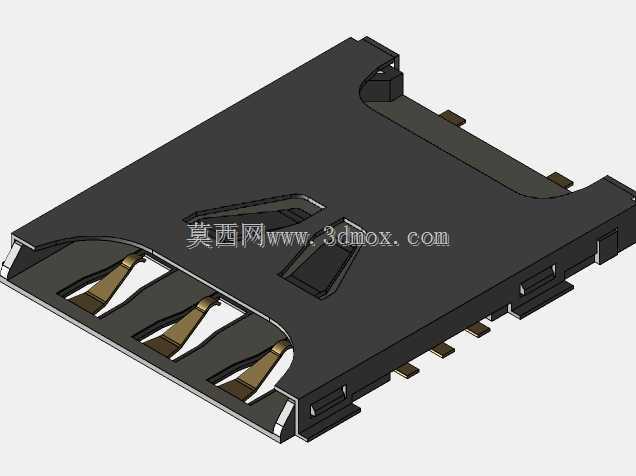

推挽式NANO-SIM卡座连接器结构设计

　　户外通讯终端这类需要频繁更换SIM卡的使用场景下，操作便利性优势十分明显。在接触端子的设计上，这款卡座采用了多组独立悬臂弹片结构，每一组弹片对应SIM卡的一个信号触点，弹片接触端做了弧形凸起处理，保证SIM卡装入后触点接触压力维持在合理区间，既不会因为压力过小导致接触不良、信号传输中断，也不会因为压力过大导致SIM卡触点磨损加剧、插拔寿命缩短。弹片根部采用S型弯折缓冲结构，能够吸收SIM卡插拔过程中的横向冲击力，避免反复插拔后弹片出现塑性变形、接触位置偏移的问题，同时弹片表面做了镀金处理，降低接触电阻，提升抗腐蚀能力，满足长期在不同温湿度环境下稳定工作的要求。卡座的主体基座采用耐高温绝缘工程塑料注塑成型，这款推挽式NANO-SIM连接器是消费电子、便携通讯设备内部常用的板载接插部件，核心作用是实现NANO规格SIM卡与设备主板的稳定电气连接，同时通过机械结构完成SIM卡的装入、锁定、弹出全流程动作，广泛应用在智能手机、便携物联网终端、车载通讯模块、工业手持数据采集设备等需要插入微型SIM卡实现蜂窝通讯功能的产品中。从结构设计逻辑来看，这类推挽式卡座区别于抽拉式、翻盖式卡座的核心特点，是无需额外设置卡托翻转结构或抽拉托盘，用户直接将SIM卡对准卡槽推入即可触发内部锁止机构完成固定，再次按压SIM卡即可触发解锁弹片将卡推出到位，整个操作过程单手即可完成，不需要借助卡针等辅助工具，在工业手持设备、

　　材料具备良好的尺寸稳定性和耐焊接热特性，能够承受SMT回流焊过程中的高温冲击，不会出现基座变形、端子移位的问题，适配主流表面贴装生产工艺，不需要额外设置插件焊接工序，能够有效提升整机组装的生产效率。基座上设置了多组定位柱和焊接固定脚，焊接到PCB板上时，定位柱先与PCB上的定位孔配合完成预固定，保证卡座焊接位置精度，侧边的焊接脚与PCB焊盘充分接触焊接后，能够提供足够的固定强度，避免SIM卡插拔过程中卡座出现松动、脱落的问题。在机械锁止结构的设计上，这款卡座内置了心形槽推拉锁止机构，整套机构由金属推杆、锁止弹片、复位弹簧组成，当SIM卡第一次推入时，推杆沿心形槽轨迹移动并卡入锁止位，带动内部定位卡扣卡住SIM卡侧边的定位缺口，

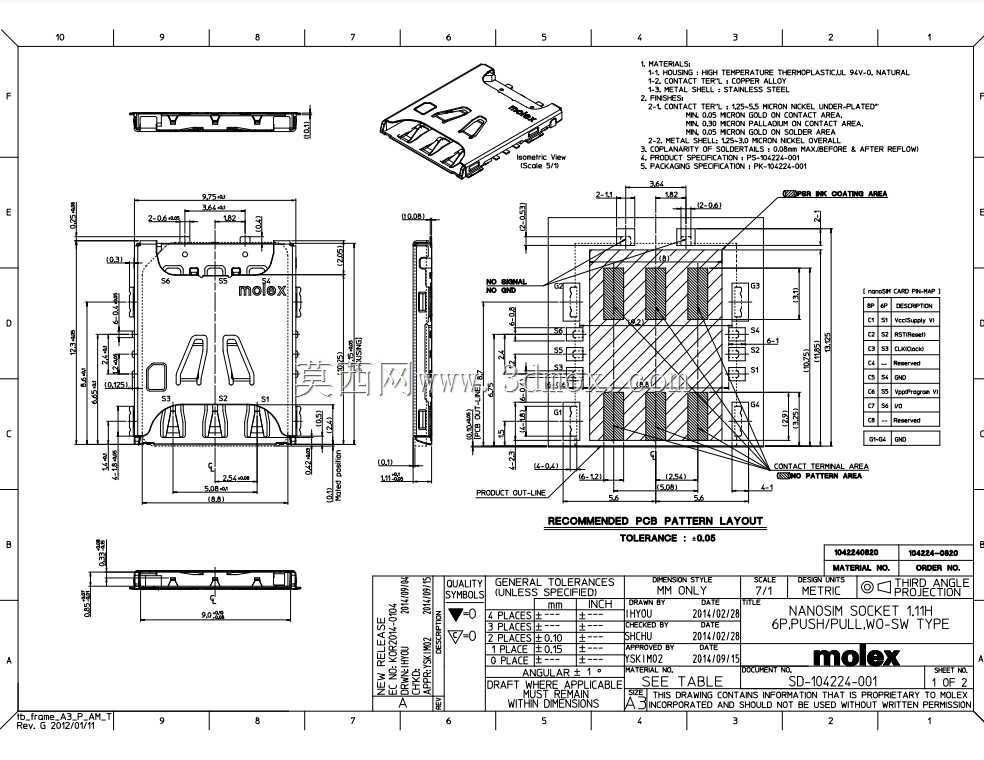

　　防止SIM卡因为设备震动、跌落出现松脱移位；当再次按压SIM卡时，推杆沿心形槽轨迹滑出锁止位，复位弹簧提供弹力将SIM卡向外推出到预设位置，方便用户取出SIM卡，整个锁止和解锁过程的行程经过反复调校，推入和弹出的力度保持在舒适区间，不会出现推入卡顿、弹出力度过大导致SIM卡飞出的问题。从安装边界尺寸来看，这款卡座属于超薄型板载连接器，整体高度控制在极低范围内，适配轻薄型电子设备的内部堆叠要求，不会占用过多的主板垂直空间，卡座的焊盘布局完全符合行业通用的NANO-SIM卡座封装规范，设计选型时可以直接替换同规格的其他品牌卡座，不需要重新修改PCB封装，降低产品迭代过程中的设计改造成本。卡座侧边设置了防呆结构，

　　SIM卡只有按照正确方向对准才能推入卡槽，反向插入时会被防呆凸台挡住，避免用户反向插卡导致端子变形、SIM卡损坏的问题。同时卡座内部设置了卡检测弹片，当SIM卡完全装入到位时，检测弹片被SIM卡压下触发到位信号，设备主控芯片检测到信号后才会启动SIM卡识别流程，避免因为卡未插到位导致的识别失败问题。在可靠性设计层面，这款卡座的插拔寿命能够满足数千次反复插拔的使用要求，端子接触阻抗、绝缘耐压、抗震动冲击性能都符合通讯类接插件的通用行业标准，能够适应车载、工业现场等存在持续震动的使用环境，不会因为长期震动出现接触不良的问题。对于结构设计工程师来说，在选用这类卡座进行整机结构设计时，需要注意在卡座对应位置的壳体上预留合适的插卡开口，开口位置与卡座卡槽的对齐精度要控制在公差范围内，同时要在卡座上方预留足够的卡弹出空间，避免SIM卡弹出时被壳体结构挡住无法顺利取出；在PCB布局时，要注意卡座下方尽量不要布置过高的元器件，避免与卡座本体产生干涉，同时信号走线要尽量远离高频干扰源，保证SIM卡信号传输的稳定性。
