2x4mm表面贴装SMD触觉开关结构设计

　　在消费电子、工业控制板卡、小型智能硬件的PCB装配环节，表面贴装型触觉开关是板级人机交互最常用的输入元件之一，这类元件直接通过回流焊工艺固定在PCB表层，不需要额外的插装通孔，能大幅压缩板卡占用空间，适配高密度布板的设计需求。这款2x4mm规格的SMD触觉开关，整体采用长方体塑封主体加侧部定位焊盘的结构设计，主体外壳采用耐高温工程塑料注塑成型，能够承受无铅回流焊的峰值温度冲击，不会出现壳体变形、内部触点移位的问题，满足SMT流水线批量焊接的工艺要求。

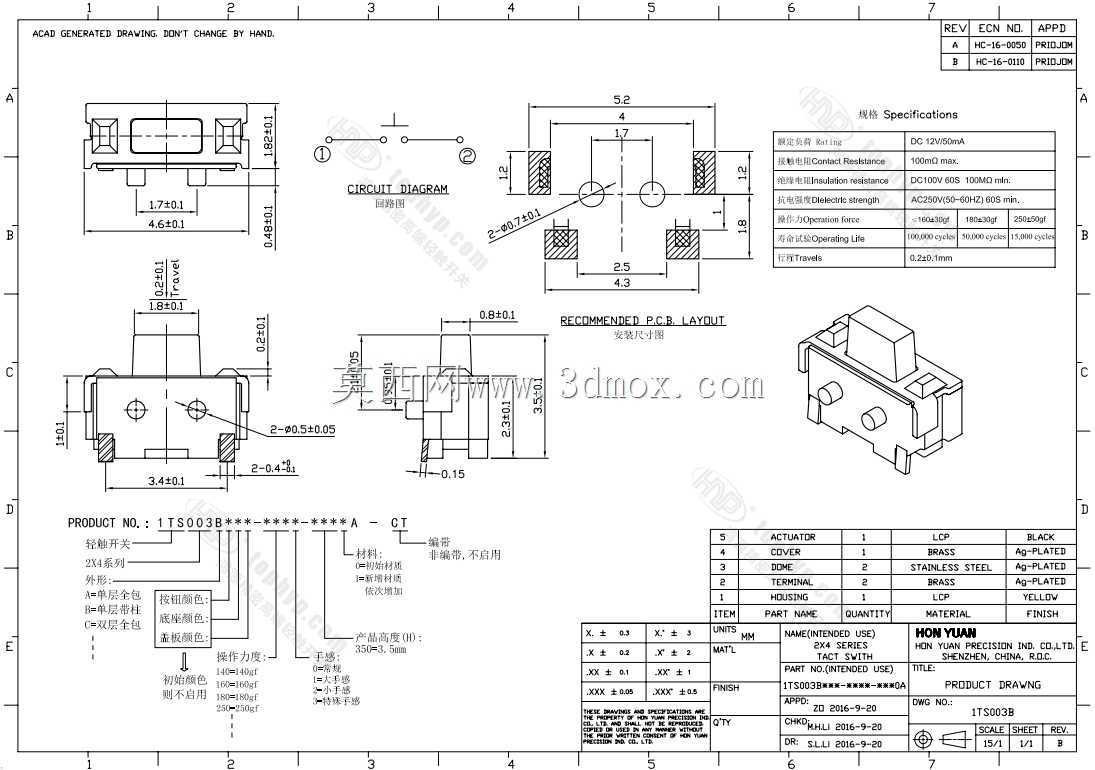

　　从实际选型应用的角度看，这类小尺寸触觉开关通常用在蓝牙耳机、智能穿戴设备、小型工控模块、便携检测仪器的操作按键位置，因为安装空间极度受限，传统插脚式轻触开关的体积和安装方式无法适配，这类贴片式开关的焊盘全部布置在元件本体底部和侧部，焊接后与PCB表面齐平，整体突出板面的高度可以控制在极低范围内，不会额外占用产品内部的堆叠空间。设计这款开关的三维模型时，首先要明确安装边界的尺寸约束，本体长宽严格控制在2mm与4mm的公差范围内，侧部伸出的焊盘位置要对应标准PCB封装的焊盘坐标，确保结构设计导出的封装能直接导入PCB设计软件匹配，不会出现焊盘对位偏差导致的焊接虚焊问题。

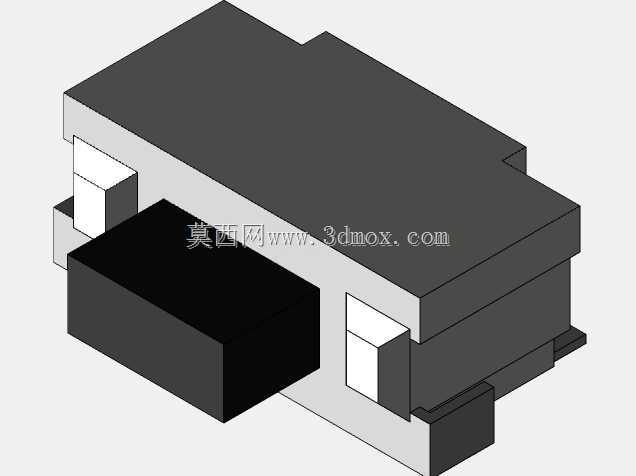

　　开关的功能实现依靠内部的弹片触点结构，外部按压的受力面做了微凸的平整处理，按压行程控制在适合触觉反馈的区间，按压力度适配日常操作的反馈需求，既不会因为力度过轻导致误触发，也不会因为力度过大造成操作手感生硬。模型的结构细节还原了实际产品的装配关系，外壳的卡扣结构、内部触点的容纳腔、侧部焊盘的折弯角度都按照量产实物的尺寸做了还原，结构工程师在做整机堆叠设计时，可以直接将这个模型导入装配体，核对按键与外壳开孔的对位关系，预留合适的按压间隙，避免后期开模后出现按键卡滞、按压无响应的问题。

　　在做板卡布局设计时，这款开关的周边不需要预留额外的插件过孔，焊盘的走线可以直接在表层或者相邻层布置，不会像插装开关那样因为过孔打断电源或者地平面的完整性，对高速信号板的EMC设计也更友好。模型的外形细节还原了量产产品的脱模斜度、焊盘的镀层厚度对应的实体尺寸，在做干涉检查时，能够准确模拟焊接后元件的实际占用空间，避免出现周边元件高度超限、与外壳结构碰件的问题。对于做小型智能硬件结构设计的工程师来说，这类标准件的准确三维模型能大幅减少选型核对的工作量，不需要反复对照供应商规格书测量尺寸，直接调用模型就能完成布局校验，缩短产品开发的迭代周期。

　　另外，这款开关的定位结构设计在本体的两个对角位置，贴装时可以配合PCB上的丝印定位框快速识别贴装方向，不会出现反向贴装导致的功能失效问题，模型上也对应还原了定位特征的位置，方便工程师在设计阶段就确认丝印框的标注位置，给SMT生产环节提供清晰的对位参考。开关底部的平整面设计确保贴装时能与PCB表面充分贴合，焊锡熔化后能形成均匀的焊点，提升焊接的可靠性，即使在设备受到小幅振动的使用场景下，也不会出现焊点脱落、开关松动的问题，满足工业级小型设备的使用可靠性要求。
