防水型C型USB屏蔽IO插座结构设计

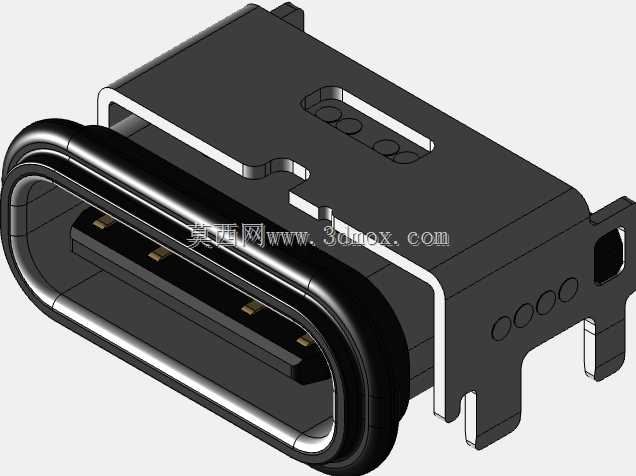

　　这款C型USB屏蔽IO插座的设计，首先要满足消费电子、工业手持终端、户外便携设备这类对接口防护有硬性要求的场景，日常使用中设备难免遇到泼溅、粉尘侵入的情况，普通无防水结构的Type-C接口在这类场景下很容易出现引脚氧化、接触不良甚至内部电路短路的问题，所以在结构设计初期就把IP级防水的需求放在了核心位置。从结构布局来看，这款插座采用直角顶部安装的形式，单排表面贴装的引脚布局，适配常规PCB板的SMT回流焊工艺，不需要额外开异形过孔，能减少PCB制版的复杂度，同时贴装后的焊接强度也能满足日常插拔的受力要求，不会因为多次插拔导致焊盘脱落。

　　接口外围的防水胶圈是整个结构的关键设计点，胶圈的压缩量控制在合理区间，安装后胶圈与设备壳体的安装面紧密贴合，能阻断液体、粉尘从接口装配缝隙进入设备内部的路径，胶圈的选材也考虑了长期使用的老化问题，适配常规的硅橡胶材质，耐温范围覆盖消费电子和工业设备的常规工作温区。屏蔽外壳的设计采用了折弯一体成型的结构，外壳的弹片与设备内部的接地焊盘充分接触，能有效屏蔽外部电磁干扰，同时也能减少接口自身信号传输时对外的电磁辐射，满足高速USB信号传输的屏蔽要求，外壳上的定位凸点与安装卡槽配合，在SMT贴装时能精准定位，不会出现贴装偏移的问题。

　　接口内部的镀金(Au)接触端子，采用单排布局，镀金层的厚度满足耐磨和防氧化的要求，在数千次的插拔循环后依然能保持稳定的接触电阻，不会因为镀层磨损出现接触失效的问题，端子的固定结构采用塑胶本体嵌件注塑的形式，端子与塑胶本体之间的缝隙也做了密封处理，避免液体从端子缝隙渗入设备内部。安装边界方面，这款插座的整体高度控制在超薄设备的适配范围内，顶部安装的形式不会占用PCB板下方的空间，对于内部堆叠紧凑的便携设备来说，能给电池、主板其他元器件留出更多的排布空间，插座两侧的固定脚在SMT焊接时能进一步提升整体的固定强度，承受斜向插拔的外力时不会出现本体倾斜的问题。

　　在实际选型应用中，这款插座可以直接适配标准的Type-C公头，不需要做额外的接口适配，防水结构不需要额外增加外围的防水罩零件，能减少整机的装配工序，降低整机的物料成本和装配复杂度，对比传统的带防水罩的USB接口，整体的占用体积更小，更适合对空间要求严苛的穿戴设备、户外手持检测设备、防水型消费电子类产品。设计过程中也充分考虑了SMT生产的工艺性，所有的引脚共面度控制在工艺要求的范围内，不会出现虚焊、假焊的问题，塑胶本体的耐温性能满足回流焊的高温要求，过炉后不会出现本体变形、端子移位的问题。接口内部的防呆结构能避免公头反插损坏端子，插入时的手感阻尼经过调校，既不会因为插入力过大影响使用体验，也不会因为保持力过小导致公头轻易脱落。
