CA6140车床用抓地卷辊结构设计

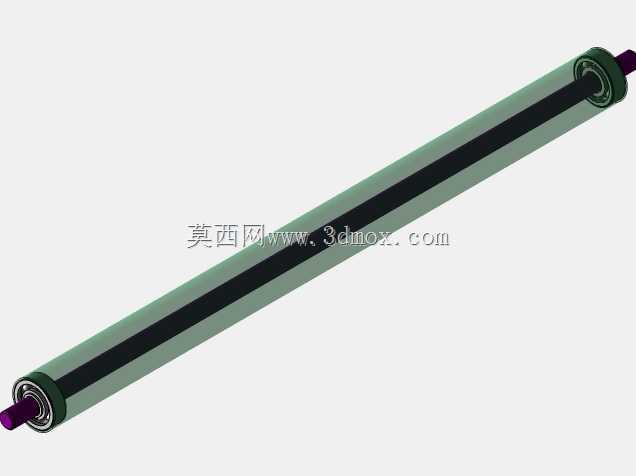

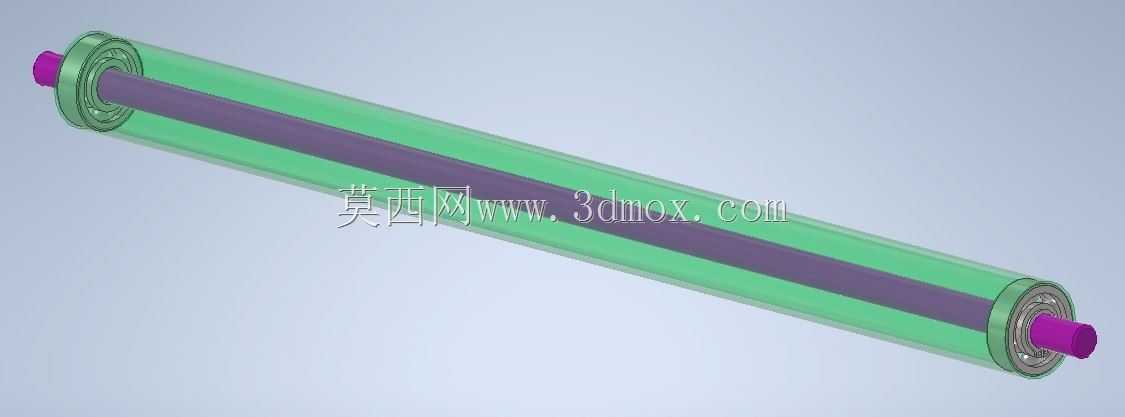

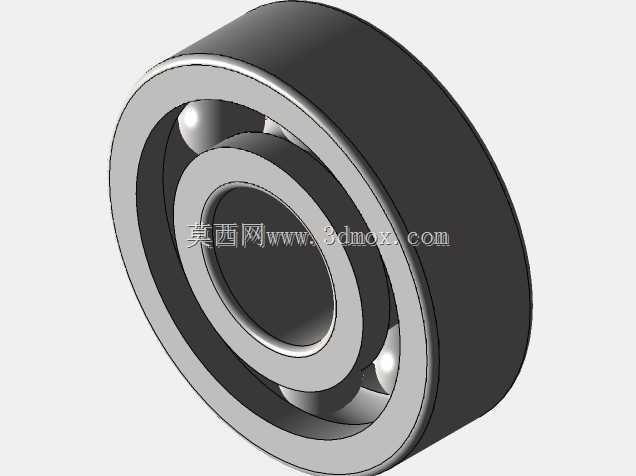

　　在普通卧式车床的物料承托与辅助输送工况中，长辊类零件是承担工件导向、支撑、传动的核心基础部件，这款适配CA6140车床的抓地卷辊，主要针对车床加工长轴类、管类工件时的辅助承托场景设计，也可适配小型输送线的从动辊工位使用。从结构设计逻辑来看，这款辊体采用了分层式轴系布局，核心承载轴直径为12mm，轴端配合6201标准深沟球轴承实现转动支撑，轴承选型完全遵循国标件通用规格，无需定制特殊轴承，后期维护更换成本极低，适配车间常规备件储备体系。辊体总长度为455mm，辊身采用中空透明包覆层设计，既可以直观观察内部轴系的运行状态，也能在保证辊体整体刚度的前提下降低自身重量，减少转动惯量对传动端的负载冲击。辊身两端设置了限位端盖结构，

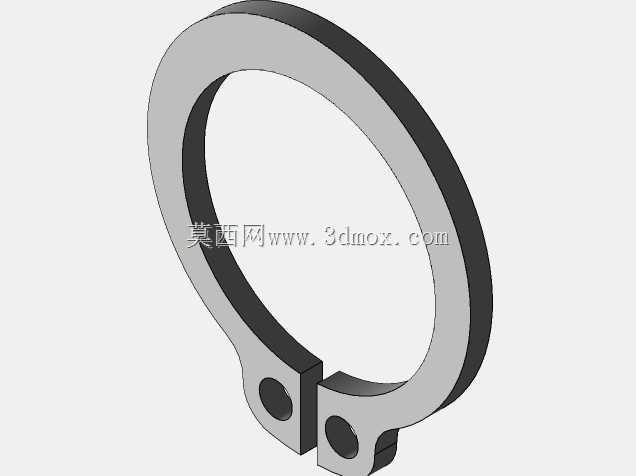

　　端盖与轴承外圈采用过盈配合定位，同时端盖与辊身主体通过止口结构实现同轴定位，保证辊体转动时的径向跳动量控制在机械加工要求的公差范围内，避免承托工件时出现窜动、跑偏问题。轴端伸出段设计为等径圆柱结构，端部做了倒角处理，方便安装时快速穿入轴承座孔位，两端的紫色轴套为耐磨限位件，主要作用是限制轴承的轴向窜动，同时避免轴端与安装座直接接触产生硬摩擦，延长轴系的整体使用寿命。从安装边界来看，这款辊体的有效安装跨距需要匹配两端轴承座的中心距，安装时需保证两端轴承座的同轴度公差不超过0.02mm，否则会造成轴承卡滞、辊体转动不畅的问题，辊身的外径尺寸适配常规车床辅助托架的槽口宽度，无需额外改造托架结构即可直接替换原有辊件。在实际车床加工场景中，

　　这款抓地卷辊主要安装在车床的下料侧辅助托架位置，当加工完成的长工件从主轴箱送出时，辊体可以随工件的移动同步转动，避免工件表面与托架产生滑动摩擦划伤加工面，同时辊身的圆柱度精度经过设计校核，可以保证长工件送出过程中保持水平状态，避免工件因自重产生弯曲变形影响加工精度。在设计过程中，特意将辊身的工作表面做了光滑处理，没有设置凸起纹路，避免对精加工工件的表面造成压痕，同时中空结构的辊身内部预留了足够的空间，后期如果需要加装传感器或者内部冷却管路，也有足够的改造余量。轴系的配合公差选择上，轴与轴承内圈采用k6过渡配合，轴承外圈与端盖轴承孔采用H7间隙配合，这种公差搭配既可以保证轴承内圈与轴同步转动无打滑，

　　也能让轴承外圈在受热膨胀时有微量的窜动空间，避免轴承因热胀冷缩出现抱死问题。端盖与辊身的连接采用圆周均布的小螺钉紧固，螺钉选用内六角圆柱头螺钉，沉头孔设计保证螺钉头不突出辊身表面，避免转动时剐蹭工件或者周边防护结构。从工况适配性来看，这款辊体可以承受的径向载荷完全覆盖CA6140车床常规加工工件的重量范围，常规45号钢长轴、铝合金管类工件的承托都可以稳定运行，转动时的阻力极小，不会对工件的送出造成额外阻力，也不会因为工件重量过大出现辊体弯曲变形的问题。在建模过程中，所有标准件都按照国标实际尺寸建模，轴承、螺钉、轴套的尺寸参数完全符合机械设计手册的规范，装配关系完全按照实际装配流程设置，不存在干涉问题，结构工程师可以直接参考该模型进行同类型辊件的变型设计，也可以直接导出工程图用于生产加工。
