T5型15齿宽同步带轮传动结构设计

　　在机床主轴进给、小型自动化输送线、精密检测设备的传动链路里，同步带轮是保障传动比精准、无滑差传动的核心部件，这款T5齿型的带轮，针对15mm宽度的同步带做了适配设计，能覆盖多数轻载精密传动的工况需求。从实际使用场景来看，这类带轮常被用在CA6140这类普通车床的辅助进给传动单元，也会出现在桌面型自动化点胶设备、小型输送带的驱动端，替代传统的齿轮传动或者平带传动，解决平带传动滑差大、齿轮传动安装精度要求过高、中心距调整余量小的问题。

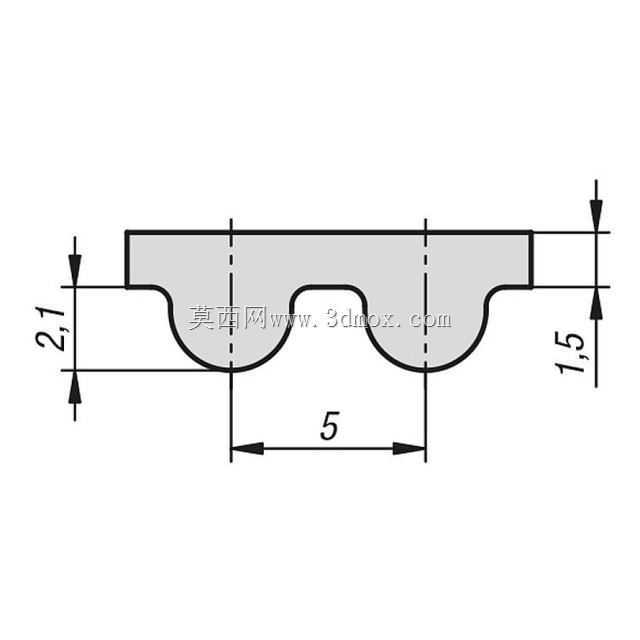

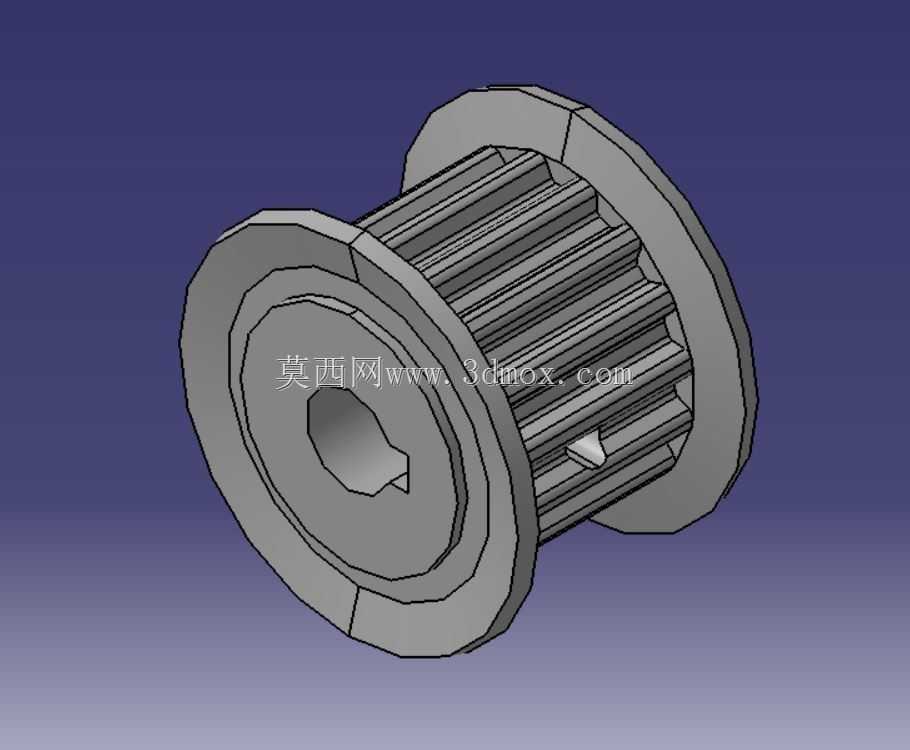

　　设计这款带轮的时候，首先要匹配T5型同步带的齿形参数，齿距为5mm，齿形的渐开线轮廓要和带齿完全贴合，避免啮合过程中出现卡滞、带齿过度磨损的问题，轮齿的齿顶做了微小的倒角处理，既可以方便同步带安装时的套入，也能减少带齿侧边的剪切应力，延长同步带的使用寿命。带轮的两侧设置了挡边结构，挡边的高度高出带轮齿顶2mm左右，这个尺寸是经过实际工况验证的，既可以防止同步带在高速运转过程中出现跑偏、掉带的问题，也不会因为挡边过高增加不必要的转动惯量，对于轻载高速的传动场景来说，转动惯量的控制直接影响驱动电机的启停响应速度，尤其是在步进电机驱动的传动链路里，过大的带轮惯量会导致电机启停时出现丢步，影响传动定位精度。

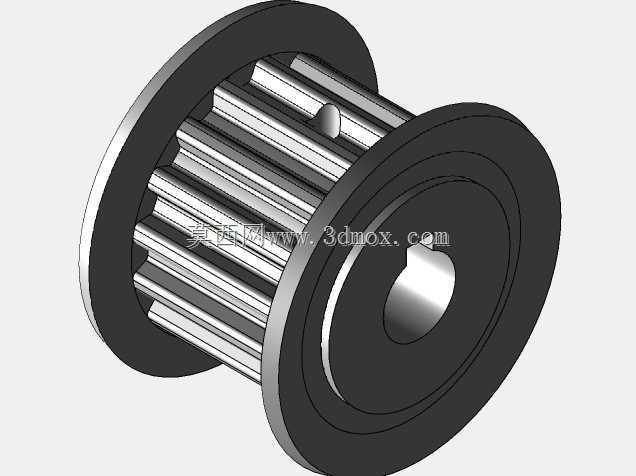

　　带轮的内孔采用了键槽连接的结构，键槽的尺寸按照对应轴径的国标公差设计，和传动轴配合的时候，既能传递额定扭矩，也方便安装拆卸，不需要额外做过盈配合的冷压或者热装工序，现场维护更换的时候，只需要松开顶丝或者锁紧螺母就能完成带轮的拆装，降低设备的维护停机时间。带轮的轮毂部分做了等强度的结构优化，轮毂的厚度从内孔向外缘逐渐过渡，既保证了键槽位置的结构强度，能承受额定扭矩下的剪切力，也尽可能减少了不必要的材料冗余，控制带轮自身的重量。

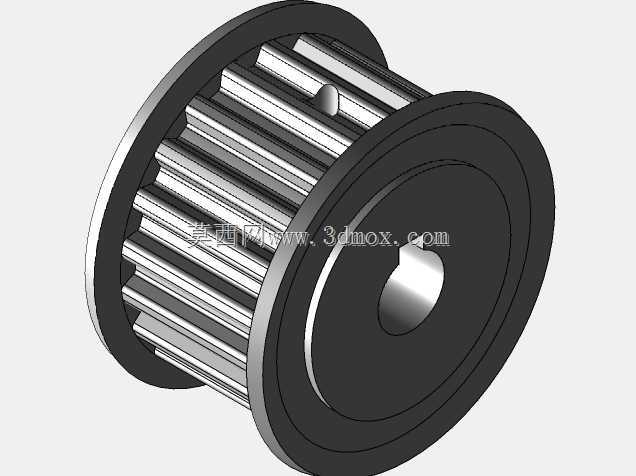

　　从安装边界来看，这款带轮的总宽度适配15mm宽度的T5同步带，安装的时候需要注意，两带轮的轴线平行度公差要控制在0.1mm/100mm以内，否则会导致同步带受力不均，出现单边磨损过快的问题；带轮的端面跳动要控制在0.05mm以内，径向跳动控制在0.03mm以内，这样才能保证同步带在运转过程中不会出现周期性的张紧力波动，降低传动过程中的振动和噪音。在选型匹配的时候，要注意带轮的齿数和传动比的对应关系，这款带轮覆盖16齿到20齿的规格区间，不同齿数的带轮在相同转速下的线速度有差异，设计传动链路的时候要结合驱动电机的额定转速、负载端需要的线速度来选择对应齿数的带轮，同时要核算中心距和同步带的长度匹配，张紧力调整到合适的区间，张紧力过大会导致带轮轴承受力过大，降低轴承使用寿命，张紧力过小则会出现传动跳齿的问题。

　　实际加工这款带轮的时候，齿形部分通常采用滚齿或者粉末冶金成型的工艺，齿面的粗糙度要控制在Ra1.6以下，过于粗糙的齿面会加速同步带的磨损，过于光滑的齿面则会降低和同步带之间的啮合摩擦力，极端情况下会出现打滑。带轮的表面通常做发黑或者阳极氧化处理，提升表面的防锈能力，适应车间多油污、多切削液的使用环境，避免长期使用后出现锈蚀，影响齿形的啮合精度。在装配的时候，键和键槽的配合要采用过渡配合，不能有过大的间隙，否则正反转切换的时候会出现冲击，长期使用会导致键槽变形，出现传动间隙，影响传动精度。
