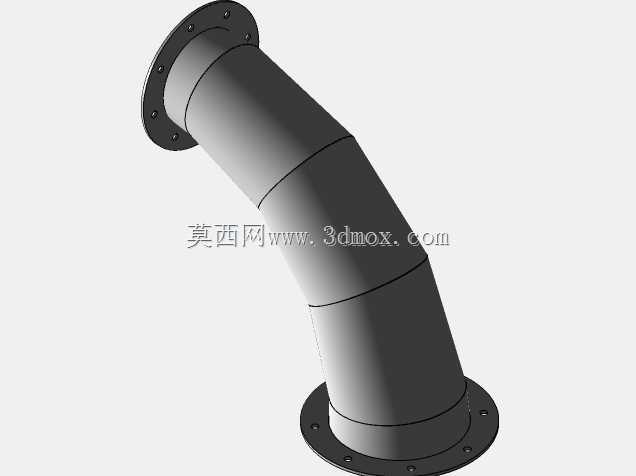

双法兰连接变径角度弯头钣金管件

　　在工业通风除尘、粉体气力输送、低压流体输送这类现场管路布设场景里，经常会遇到两端管路通径不一致、同时需要调整管路走向的安装需求，常规等径弯头搭配异径管的组合方案，不仅会增加两个连接密封面，提升泄漏风险，还会占用更长的轴向安装空间，在设备周边管路排布紧凑的区域，往往很难满足安装边界要求，这类带法兰的弯头异径管就是针对这类场景开发的一体化管路构件。

　　从实际使用的角度看，这类一体化管件省去了弯头与异径管拼接的焊缝，在输送含尘气流、磨蚀性粉体的时候，不会因为拼接位置的内壁台阶造成物料滞留、局部冲蚀磨损的问题，能有效提升管路的连续运行周期，减少现场运维的补焊、更换频次。两端自带的法兰结构，不需要现场再做焊接法兰的工序，只要匹配对应通径的法兰螺栓孔位，加密封垫就能完成对接安装，对现场施工的技能要求更低，安装效率也更高，尤其适合设备出厂前预装、现场模块化组装的管路系统。

　　设计这类管件的时候，首先要确认两端的连接通径，大端通径196mm、小端通径146mm的参数，是匹配现场现有管路的外径尺寸确定的，避免出现通径不匹配需要额外配转接件的问题。整体采用2mm厚度的钣金卷制拼接，这个厚度是在平衡结构刚度、材料成本、整体重量之后选定的，2mm的普通冷轧钢板或者镀锌钢板，完全可以承受低压通风、粉体输送的工作压力，不会出现运行时管壁振颤的问题，同时整体重量更轻，安装时不需要额外做承重支架，单靠两端法兰的连接强度就能支撑管件自身重量。

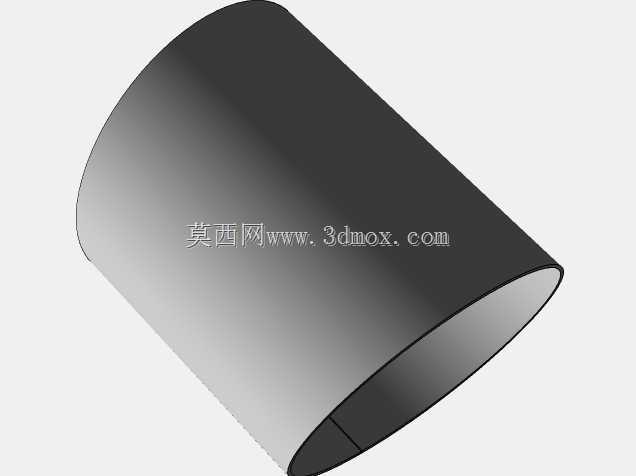

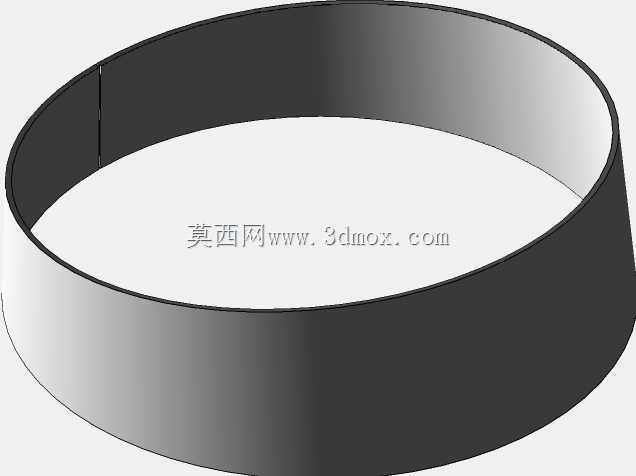

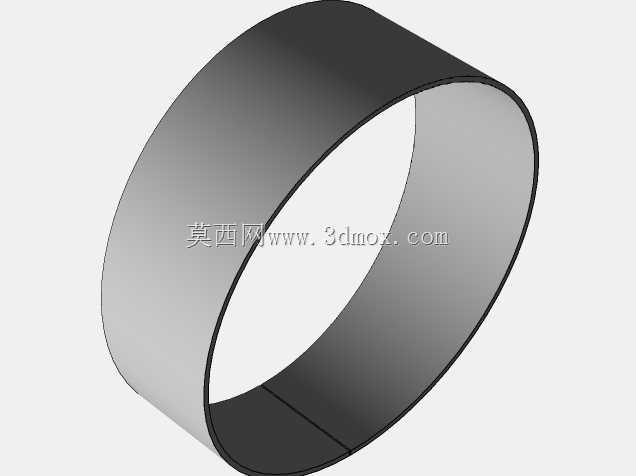

　　角度设计上采用多段折弯拼接的结构，整体转向角度由多段7.5度、25度的锥段、弯段组合而成，不是常规的单段90度或者45度标准弯头，这种分段角度设计一方面是为了适配现场特定的安装空间，避开周边的设备本体、电缆桥架、其他管路的干涉区域，另一方面分段变向的结构，能让流体在管路内部的转向更平缓，减少直角弯头带来的风阻、压损，在通风系统里能降低风机的运行负载，在粉体输送系统里能减少物料在弯头位置的堵料概率。

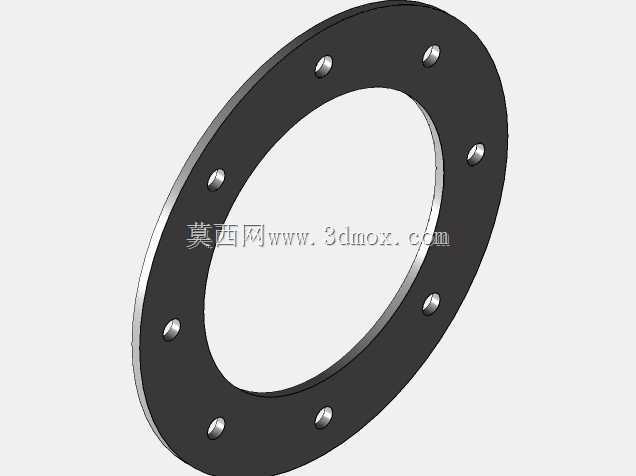

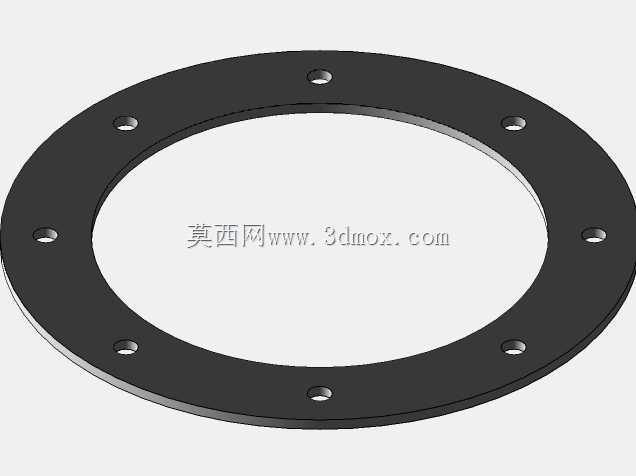

　　外形尺寸与安装边界方面，两端的法兰盘尺寸要匹配对应通径的法兰标准，法兰上的螺栓孔均匀分布，安装时不需要刻意调整管件的周向角度，只要孔位对齐就能穿装螺栓。管件的整体轴向投影尺寸，要比同参数的弯头加异径管拼接结构缩短15%左右，在布设空间狭小的设备夹层、设备侧方位置，能有效避免与周边构件的干涉。管壁的拼接焊缝全部做满焊处理，内壁打磨光滑无毛刺、无凸起，输送纤维类粉尘、粘性粉体的时候，不会出现物料挂壁堆积的问题。

　　在建模过程中，需要先确定两端法兰的基准面位置，根据现场需要的转向角度确定两个法兰面的空间相对位置，再通过多段曲面放样构建中间的变径弯段主体，确保每一段锥面、弧面的衔接处平滑过渡，没有折线、凹坑，后续展开下料的时候，钣金件的展开尺寸计算更准确，卷制拼接的时候不会出现尺寸偏差。法兰盘与管壁的连接位置，要预留焊接工艺缺口，避免焊接时出现焊穿、变形的问题，法兰的背面要做焊接加强处理，保证法兰连接时的平面度，避免安装后出现密封面渗漏的问题。

　　这类管件在木工车间除尘管路、粮食加工粉体输送线、车间废气收集系统、小型设备的排风管路里都有广泛应用，相比标准管路配件的组合方案，一体化的结构在密封可靠性、安装便捷性、空间适配性上都有明显优势，尤其是在非标准管路改造项目里，可以根据现场实际的空间位置、通径需求、转向角度做定制化设计，不需要受标准管件的角度、通径参数限制，能大幅降低管路布设的难度，减少现场改造的工作量。
