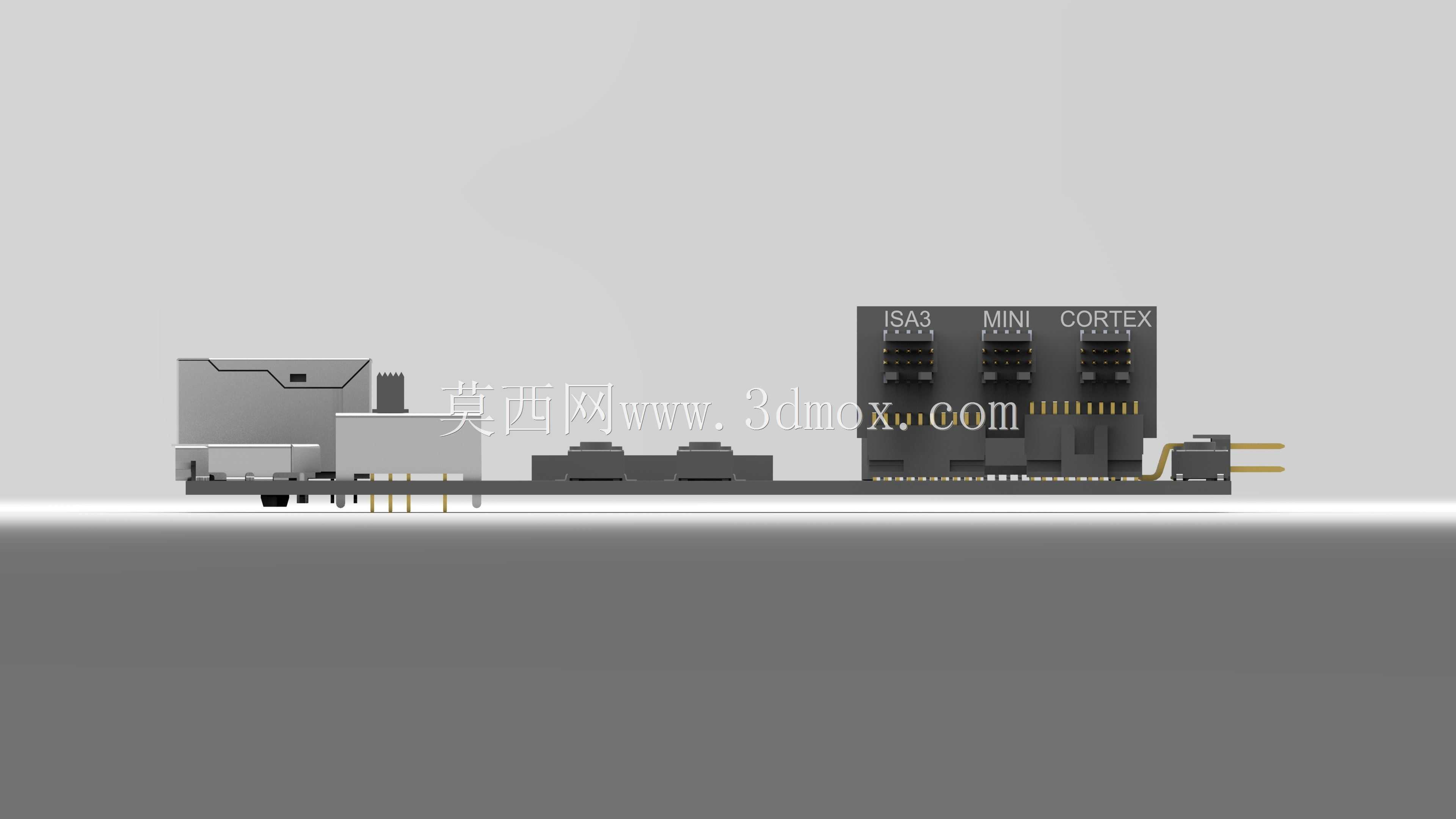

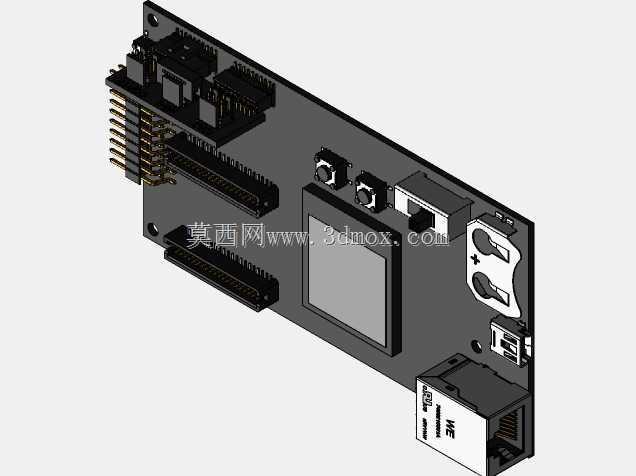

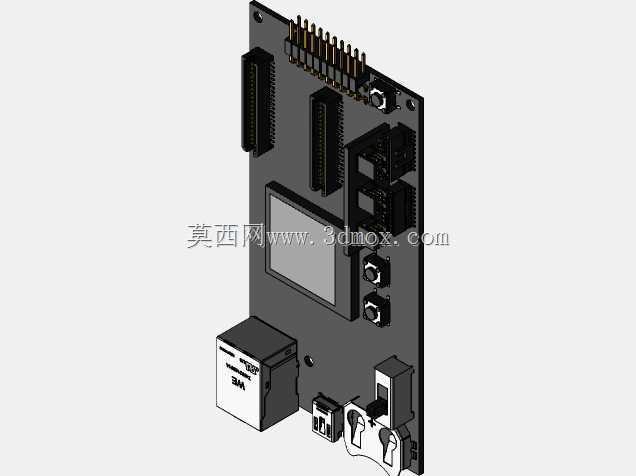

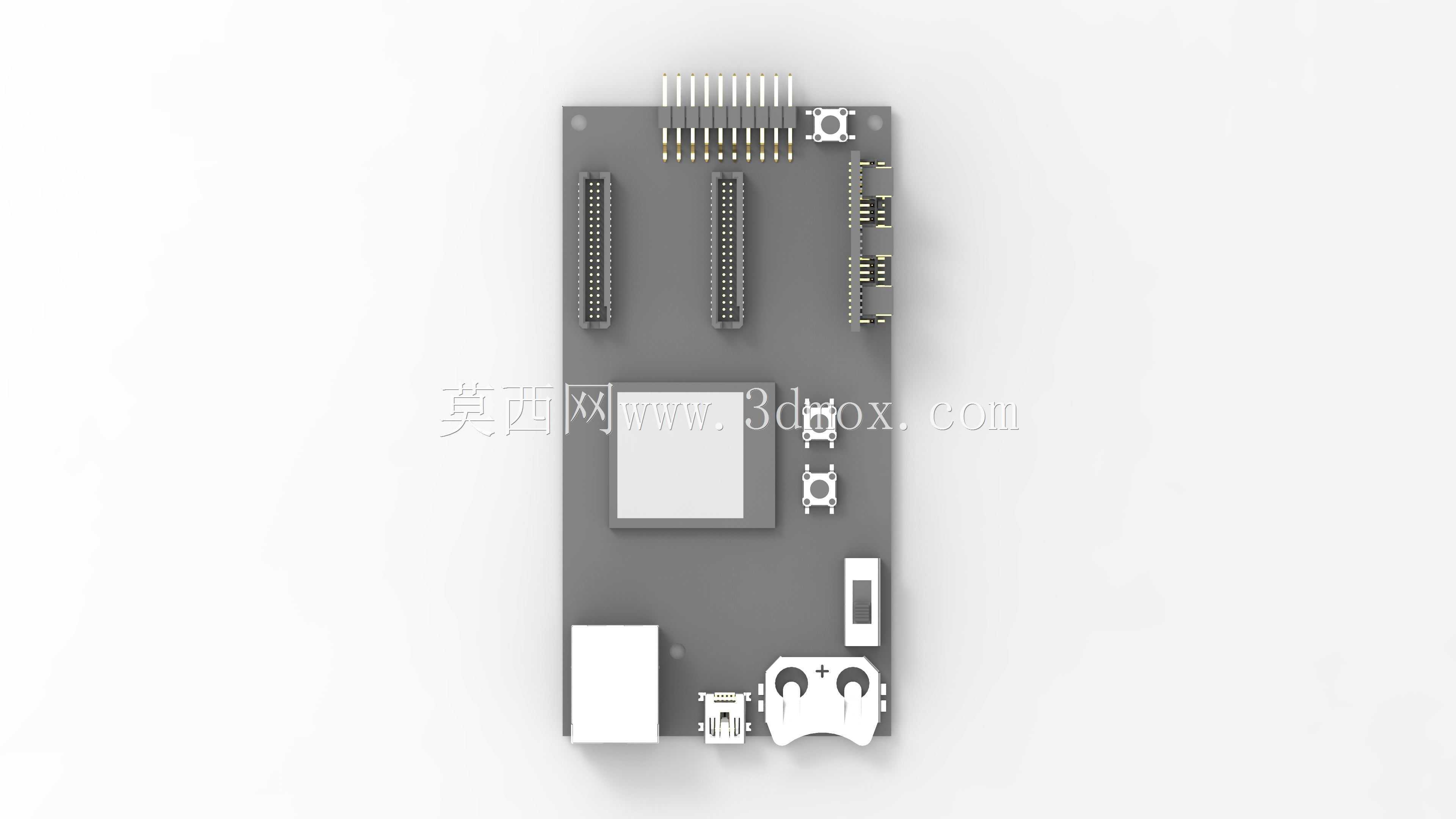

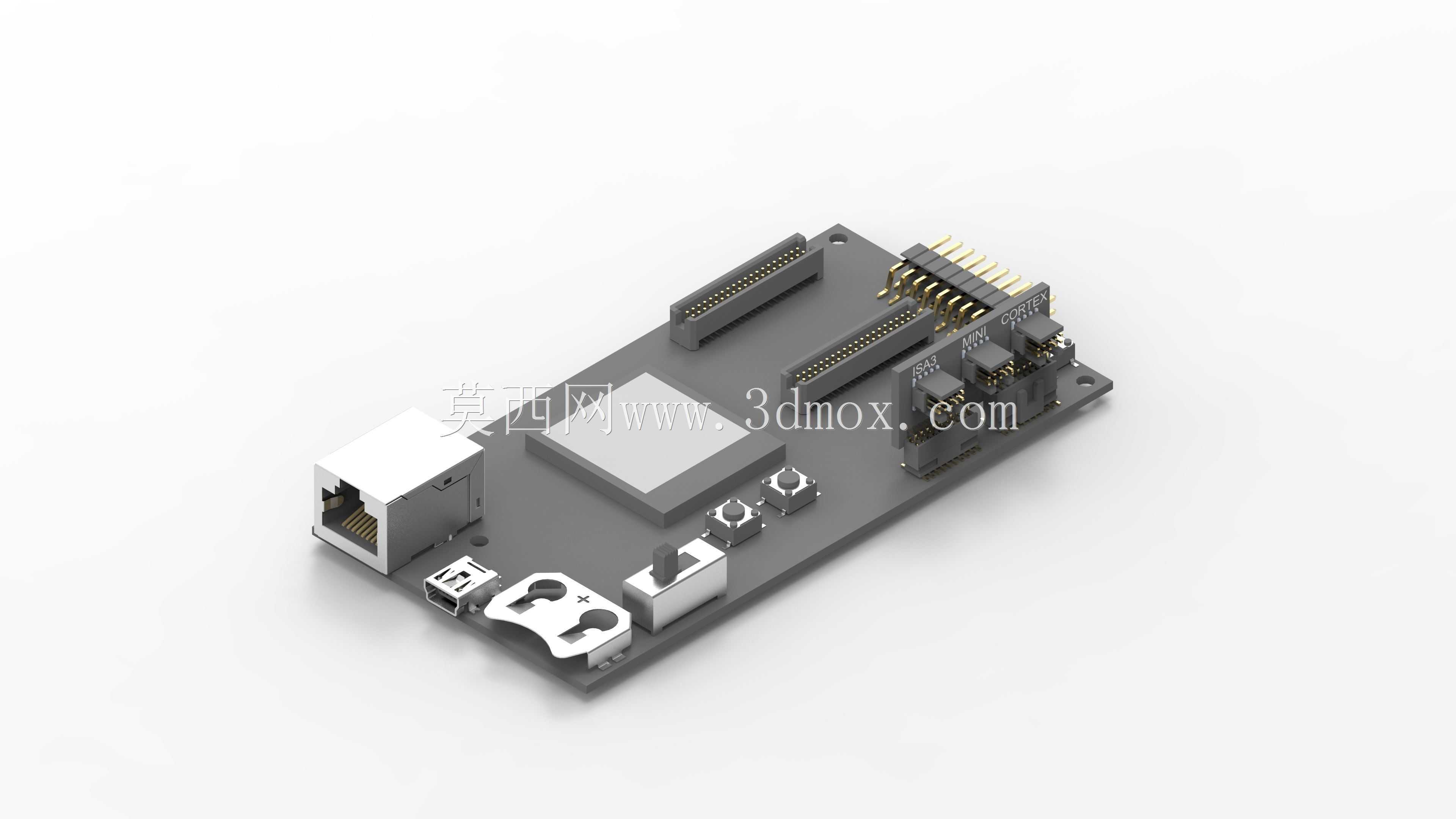

硅烷无线入门套件板带调试适配器结构

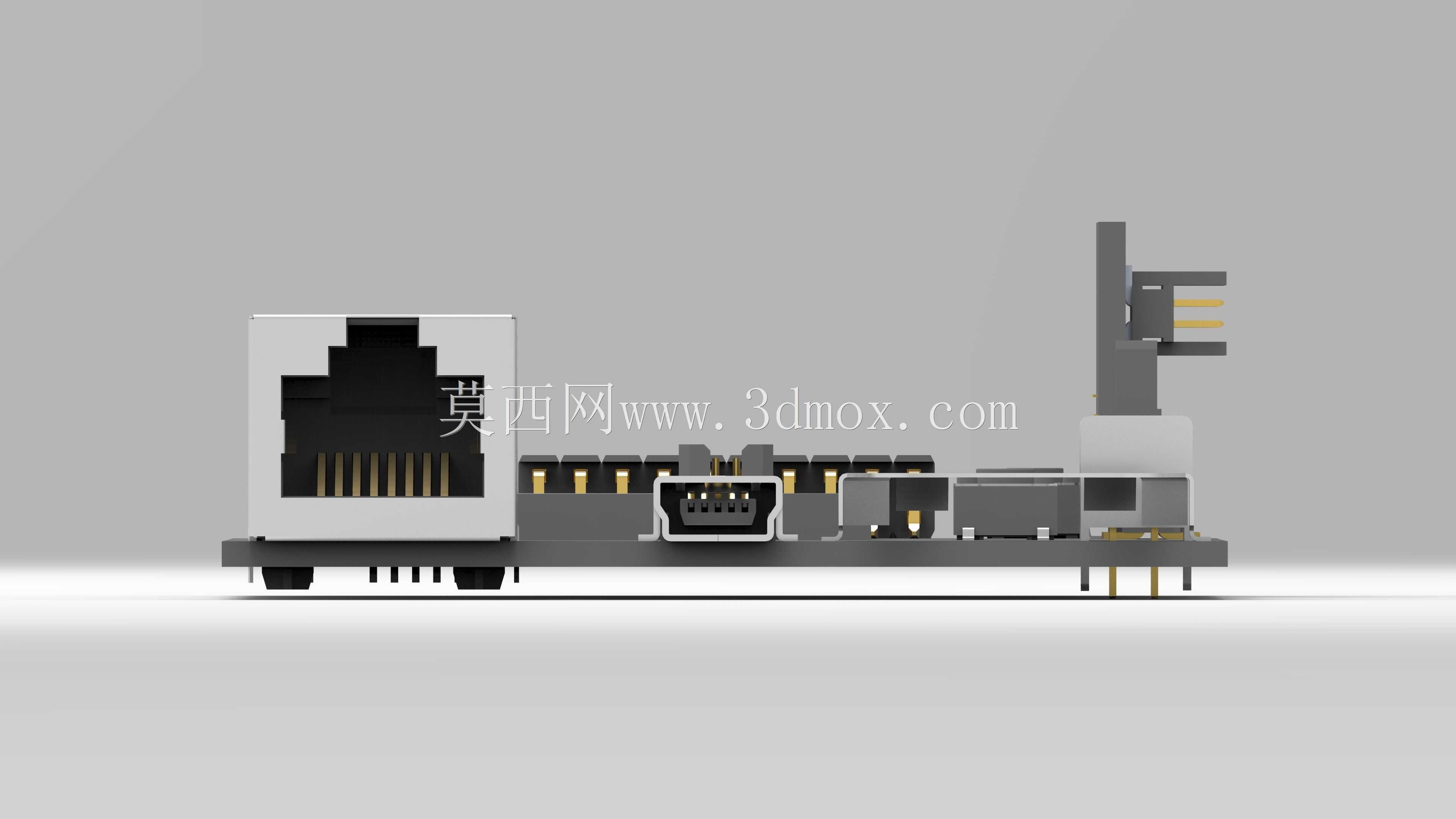

　　这套硬件结构的设计核心围绕无线开发场景的实操需求展开，板载集成的以太网接口、USB调试口、扩展排针与STK调试适配模块，完全覆盖从固件烧录、射频参数调试到功能验证的全流程开发动作，适配短距离无线通信方案的前期原型验证、小批量功能测试环节，在智能家居终端开发、工业无线传感节点调试、消费电子射频方案预研场景中都能直接作为硬件载体使用。从结构布局来看，主PCB板采用沉金工艺处理，板上元件排布遵循信号完整性原则，射频相关电路区域做了净空处理，避免金属元件对无线信号传输造成遮挡干扰；板载的以太网接口采用带屏蔽壳的RJ45座，金属外壳直接与PCB接地层连通，可有效降低外界电磁干扰对有线通信链路的影响，适配开发过程中有线抓包、

　　固件在线升级的使用需求。调试适配器板通过高密度排针与主套件板直连，排针的选型兼顾连接可靠性与拆装便捷性，针脚镀金处理可减少反复插拔带来的接触电阻升高问题，适配器板上预留的调试触点可直接连接仿真器，无需额外飞线即可完成芯片内核的调试操作，大幅降低开发前期的硬件准备工作量。安装边界方面，整套板件的四角预留了标准M2固定孔位，孔位周边做了露铜接地处理，既可以通过铜柱固定在开发台架上，也能适配通用3D打印的防护外壳安装，固定孔的位置避开了板上所有高元件，安装后不会出现元件与固定件干涉的问题；板上最高元件为以太网接口与扩展排针，整体高度控制在18mm以内，适配紧凑空间内的堆叠安装需求，可直接嵌入到小型设备原型内部做功能验证。

　　设计过程中充分考虑了开发场景的使用习惯，USB接口、复位按键、功能拨码开关都布置在板件的侧边位置，外接线缆时不会遮挡板上的状态指示灯，调试过程中可直观观察电源、通信、射频工作状态的指示灯反馈；板载的按键采用贴片式轻触开关，按键行程适中，触发力度符合日常调试的操作习惯，避免反复按压带来的手感疲劳。电源输入部分做了独立的防护电路区域，与射频电路、数字通信电路之间做了铺地隔离，可减少电源纹波对射频信号采样精度的影响，适配5V USB供电与外部直流供电两种模式，供电切换电路做了防反接保护，误操作时不会损坏板上核心芯片。从结构建模的细节来看，所有元件的建模都还原了实际物料的真实尺寸，包括排针的针脚间距、接口的插拔导向结构、按键的凸起高度、

　　固定孔的沉头深度都与实际量产物料一致，在做外壳设计、台架适配时可直接调用模型做干涉检查，无需反复核对实物尺寸；板上的丝印标识位置也在模型中做了还原，可直接用于生成结构装配指导文档，方便开发过程中的元件定位与接线核对。这套结构的设计没有冗余的功能区域，所有板载元件都服务于无线开发的核心需求，接口位置的排布兼顾了外接设备的走线便利性，调试适配器与主板的连接结构做了防呆设计，排针的空位对应避免插反问题，新手操作时也不会出现接反损坏硬件的情况。在工业传感节点开发场景中，这套板件可直接作为核心控制板搭载到传感原型上，通过扩展排针外接各类传感模块，板载的无线模块可直接完成数据的无线传输，调试适配器可实时读取节点的运行参数，无需额外搭建调试电路；在消费电子方案开发中，可直接基于这套板件的结构做外壳适配，快速完成手板样机的制作，验证产品的结构尺寸与安装适配性。
