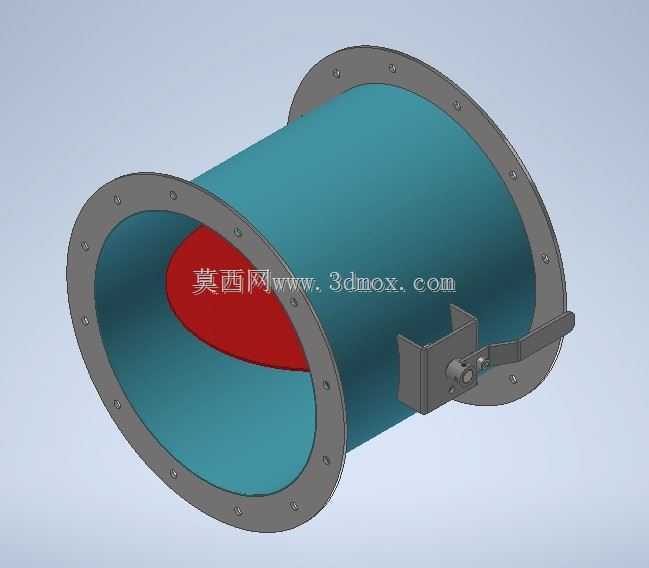

带30度叶片手柄式通风管道阻尼阀

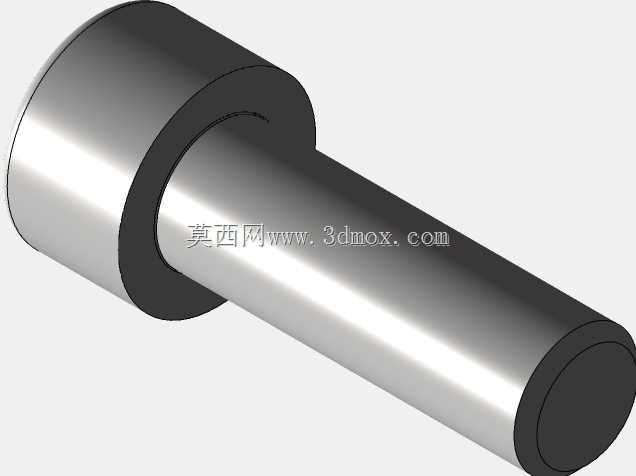

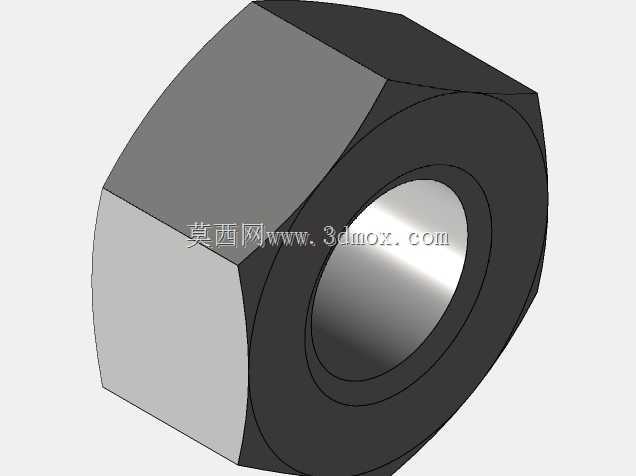

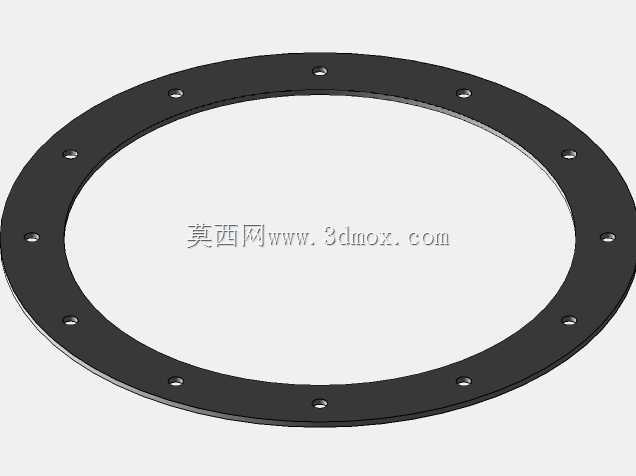

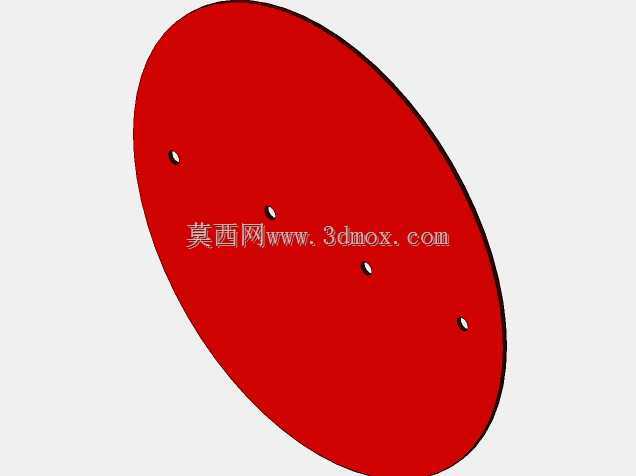

　　这款阻尼阀主要应用在工业通风除尘系统、暖通空调送排风管路、工艺废气输送管网中，作为管路风量调节、风阻控制的核心执行部件，日常工况下可通过手柄操作改变叶片开度，精准控制管路内的气体流量，平衡各支路风阻，也可在系统检修时作为截断阀使用，阻断管路气流，保障检修段作业安全。从结构设计来看，阀体采用直通圆筒式结构，两端带整体式安装法兰，法兰面均匀布置螺栓孔，可直接与同公称通径的通风管道法兰配对安装，无需额外加装过渡接头，安装时仅需在法兰结合面加装密封垫片，按对角顺序拧紧螺栓即可完成固定，适配常规圆形通风管道的安装标准。阀体内部设置单块调节叶片，叶片转轴偏心布置在阀体侧壁位置，转轴外端连接操作手柄，手柄带定位卡位结构，

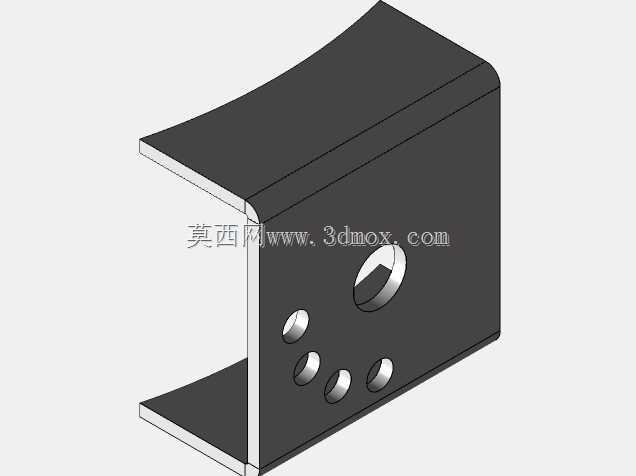

　　可将叶片锁定在0到30度的任意开度位置，满足不同工况下的风量调节需求，相比多叶调节阀，单叶片结构流阻更小，全开状态下气流通过时无明显扰流，不会产生额外的风噪与压损。设计过程中优先考虑了工况适配性，阀体圆筒段内径为400mm，与公称通径400的通风管道内径完全匹配，避免通径突变带来的压损问题，法兰的螺栓孔中心距、法兰厚度均参照通用通风管道法兰标准设计，可直接替换同规格的现有管路阀门，无需对原有管路进行改造。叶片边缘做了圆弧包边处理，关闭状态下叶片与阀体内壁的间隙控制在1mm以内，可满足常规通风系统的截断密封要求，针对含尘气流工况，叶片表面做了光滑处理，不易积尘，减少长期使用后尘粒堆积导致的叶片卡滞问题。操作手柄采用杠杆式结构，

　　力臂长度经过优化，操作人员无需借助额外工具即可手动扳动手柄调节开度，手柄的定位卡槽采用锯齿形结构，锁定后不会因气流冲击出现开度自行偏移的问题，保障调节后的工况稳定。从安装边界来看，阀门整体轴向长度适配常规管路安装空间，阀体侧壁的操作机构突出阀体表面的尺寸经过控制，安装时无需预留过大的侧向操作空间，即使在管路排布密集的车间管廊内也可顺利安装操作，日常维护时仅需定期对转轴位置加注润滑脂，即可保障操作顺畅，无需复杂的拆解维护。在实际选型应用中，这款阀门适配风速在15m/s以内的通风管路，可承受的工作压力范围覆盖常规低压通风系统的工况要求，可应用在木工车间除尘管路、焊接工位排烟管路、中央空调新风送风管路、实验室通风系统等多个场景，

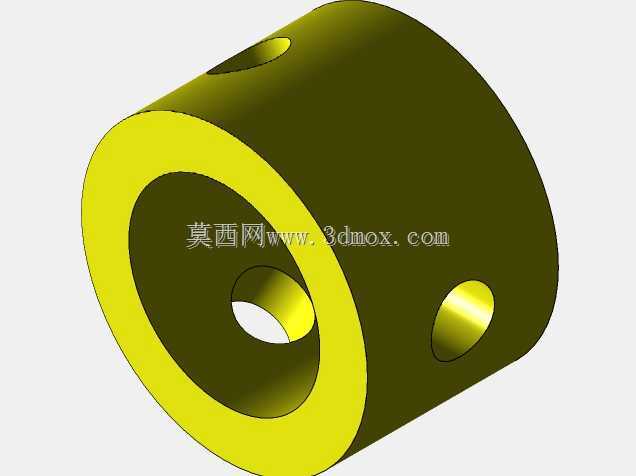

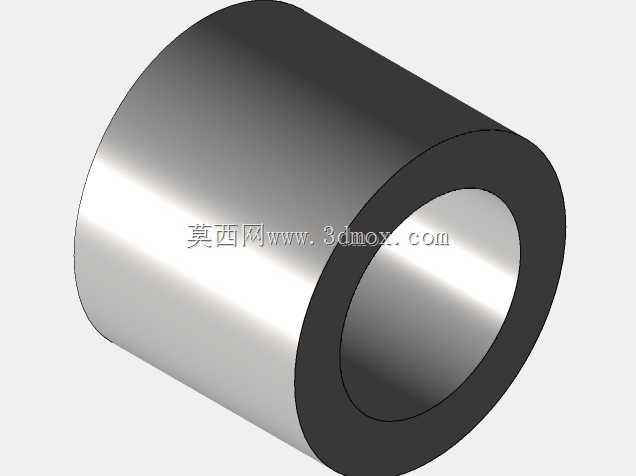

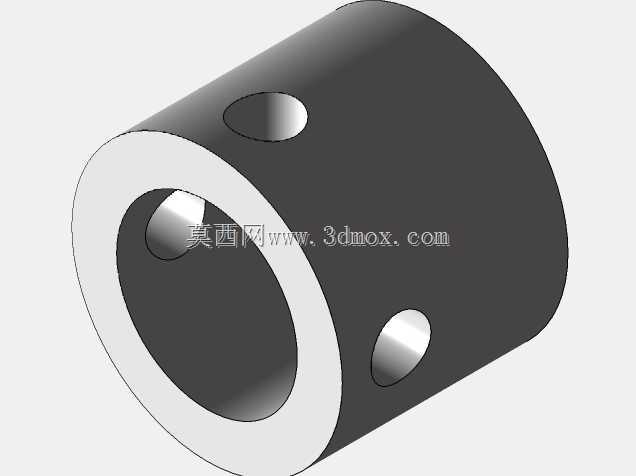

　　相比电动调节阀，手动手柄式结构成本更低，故障率更低，适合不需要远程自动控制、仅需现场手动调节的管路节点使用。设计建模时充分考虑了加工工艺性，阀体圆筒可采用钢板卷制焊接成型，两端法兰采用钢板切割后与筒体焊接固定，叶片采用钢板冲压成型后与转轴焊接，整体结构加工难度低，普通钣金加工厂即可完成生产，无需复杂的铸造或精密加工工序，有效控制制造成本。转轴与阀体之间采用简易轴套结构，既可以保障转轴转动灵活，又可以避免转轴处漏风，轴套采用耐磨材质，长期使用磨损后可快速更换，延长阀门整体使用寿命。
