太阳能发电聚光接收轮式装置

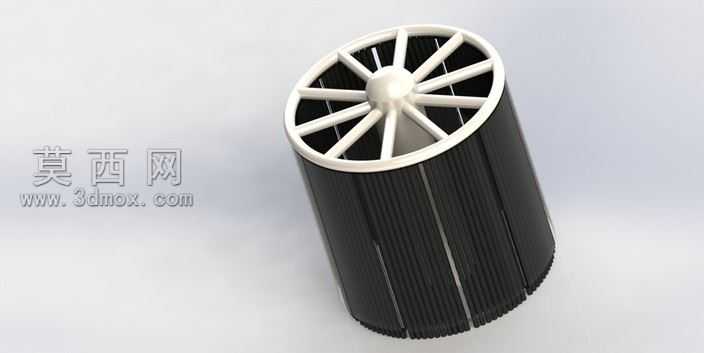

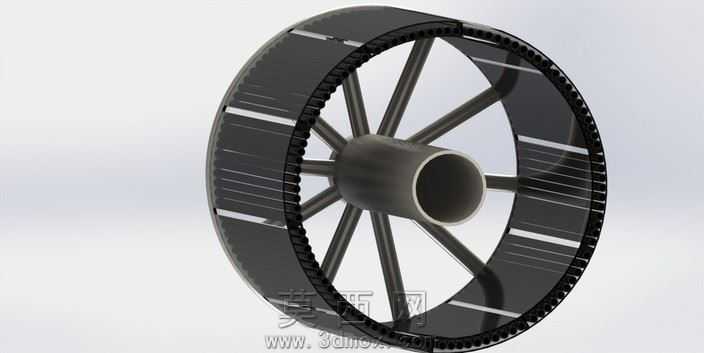

该作品为太阳能发电系统配套的地面反射聚光接收装置，整体采用轮式辐条支撑结构开展三维建模，建模过程中先以中心空心轴套为基准定位核心，通过圆周阵列命令生成均匀分布的辐条支撑臂，每根辐条的截面尺寸经过受力校核，既保证整体结构的抗风载强度，又尽可能减少自身重量降低安装负载。外圈环形承载框架与辐条端部做圆角过渡衔接，避免应力集中问题，框架外表面预留太阳能电池片的安装定位槽，槽位的排布角度经过光学模拟校准，能够精准匹配地面反射镜投射的太阳光斑轨迹，最大化接收反射光线的覆盖面积。中心轴套采用空心通腔设计，既可以穿设走线容纳发电组件的汇流线路，也能适配后续的旋转驱动机构，实现追日功能的拓展。渲染阶段对不同部件赋予差异化材质：中心轴套与辐条支撑件采用哑光深灰金属材质，模拟喷塑防锈铝合金的表面质感，还原户外设备的耐候处理效果；外圈受光面赋予深蓝色光伏电池片材质，表面添加细微的栅线纹理与减反射膜的微磨砂质感，提升模型的真实度；整体渲染采用柔和的漫反射天光环境，清晰展现结构的层次关系，避免强反光遮挡结构细节。设计思路上围绕聚光太阳能系统的接收端需求，摒弃传统平板式接收器的笨重结构，采用轮式镂空设计大幅降低风阻，适配塔式、碟式聚光发电系统的高位安装场景，所有安装位的尺寸都做了标准化适配，可直接对接常规的光伏组件封装工艺，同时预留的中心轴接口能够兼容不同角度的追日传动机构，兼顾结构强度、轻量化与功能拓展性，模型的各部件均做了独立实体建模，可直接拆分用于工程出图或3D打印验证。
