带品牌标识的碳酸饮料金属密封瓶盖结构

　　日常接触的碳酸饮料皇冠型金属瓶盖，是饮料灌装产线末端密封环节的核心配套零件，这类零件的设计需要同时兼顾密封可靠性、开启便利性、批量生产适配性以及品牌视觉呈现需求，在快消品包装配套领域属于看似简单实则涉及多维度工程考量的小型五金配件。从实际应用场景来看，这类瓶盖主要适配标准口径的玻璃瓶装碳酸饮料，在灌装完成后的压盖工序中，通过压盖机的冲压动作，让瓶盖边缘的21个锯齿状裙边完全咬合在瓶口的环形锁口槽内，配合瓶盖内侧预涂的食品级密封胶垫，实现瓶口的完全密封，既要阻挡瓶内碳酸气体溢出，保证饮品在保质期内的含气量符合口感要求，也要阻隔外界的灰尘、微生物进入瓶内，避免饮品被污染。做这类零件的三维建模时，首先要明确核心的安装边界尺寸，

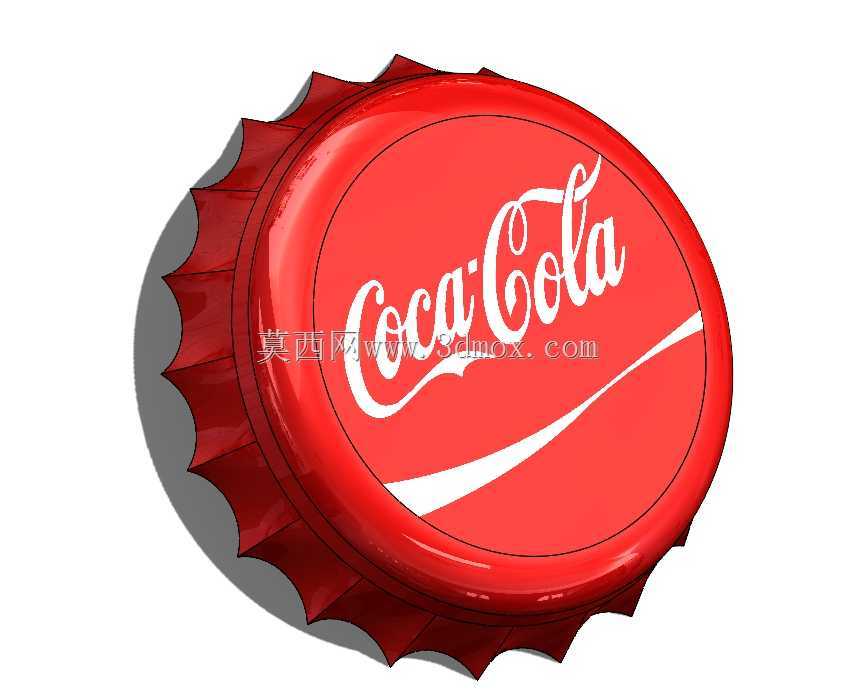

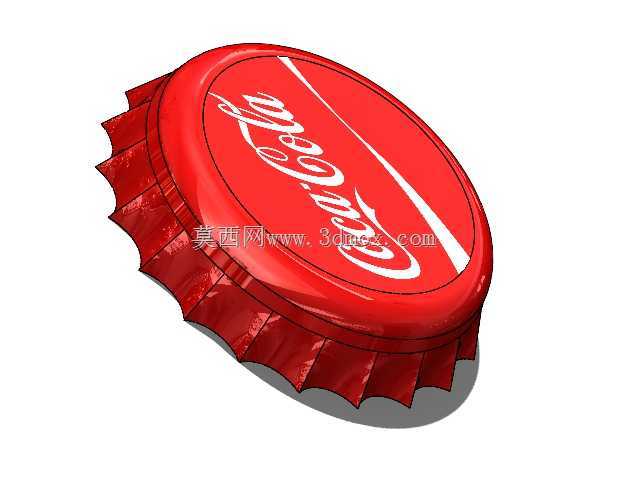

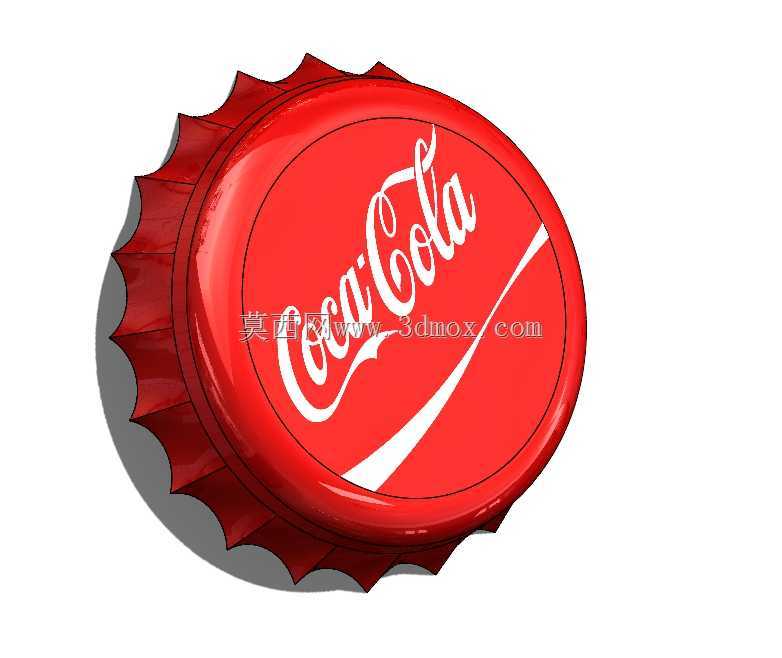

　　常规适配标准29mm口径玻璃瓶的皇冠盖，整体外径控制在32.1mm左右，盖体的总高度在6mm上下，边缘裙边的锯齿深度为1.8mm，每个锯齿的周向角度均匀分布，确保压合后每个齿都能均匀卡入瓶口锁槽，不会出现局部咬合不足导致的漏气问题。设计过程中不能只做外观曲面的复刻，要考虑实际生产的冲压工艺可行性，盖体主体采用0.23mm厚度的镀锡马口铁作为基材，建模时要预留出板材冲压成型的壁厚均匀性，盖顶的平面区域要预留足够的品牌标识印刷与成型空间，图中呈现的品牌标识区域是盖顶的核心视觉区，做曲面建模时要注意标识的浮雕深度控制在0.1mm以内，避免冲压成型时出现板材开裂，或者印刷时出现油墨附着不均的问题。盖体的内侧结构往往是容易被忽略的设计点，

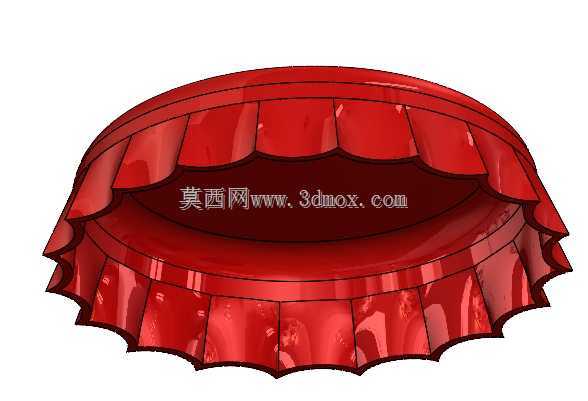

　　密封胶垫的安装位需要在盖顶内侧设计一圈深度0.3mm的环形凹槽，用来固定食品级PVC密封胶垫，胶垫的压缩量要控制在0.4-0.6mm区间，压盖完成后胶垫刚好被挤压填充在瓶口端面与盖体内侧之间，既不会因为压缩量过大导致胶垫被挤入瓶口影响密封，也不会因为压缩量不足出现缝隙导致漏气。边缘的锯齿结构不能做尖锐的直角处理，所有齿形的边缘都要做R0.1mm的圆角过渡，一方面是避免冲压生产时板材的应力集中导致齿部开裂，另一方面是防止消费者开启时被锋利的金属边缘划伤，同时也能降低压盖过程中齿部对瓶口玻璃的挤压应力，避免出现瓶口崩裂的问题。从产线适配的角度考虑，这类瓶盖的外形尺寸公差需要严格控制，外径的公差带要控制在±0.1mm以内，

　　总高度公差控制在±0.08mm，确保在高速压盖机的送盖轨道中能够顺畅输送，不会出现卡盖、反盖的情况，影响灌装产线的运行效率。建模时还要考虑瓶盖开启的受力特性，裙边的倾斜角度设计为15度，这个角度是经过长期量产验证的最优值，既能够保证压合后有足够的咬合力，在正常存储运输过程中不会出现松脱漏气，也能让消费者用开瓶器撬动时，齿部能够顺利从瓶口锁槽中脱出，开启力控制在15-25N区间，符合普通消费者的使用力度习惯。很多新手建模时容易把盖体的曲面做的过于平整，实际上盖顶需要设计一个微小的向上拱起的弧度，拱高控制在0.2mm左右，这个结构一方面可以增强盖体的整体结构强度，在堆码运输过程中能够承受一定的顶部压力不会凹陷，另一方面也能在瓶内气压出现轻微波动时提供微小的形变余量，避免瓶内气压变化导致盖体变形漏气。另外，盖体表面的印刷区域要做表面粗糙度的区分，品牌标识所在的盖顶区域要做模拟高光面的处理，对应实际生产中的罩光工艺，提升印刷图案的附着力与视觉质感，边缘裙边区域则不需要过高的表面要求，减少不必要的工艺成本。做这类零件的结构校验时，还要模拟压盖过程的形变，通过有限元分析确认齿部冲压咬合时的应力分布，确保每个齿的形变均匀，不会出现局部应力过大导致的齿部断裂或者瓶口破损，同时还要模拟运输过程中的振动工况，验证在持续振动下密封结构的可靠性，确保经过长时间运输后瓶内的气压损失率控制在标准允许的范围内。
