手动螺旋顶升起重作业工具结构设计

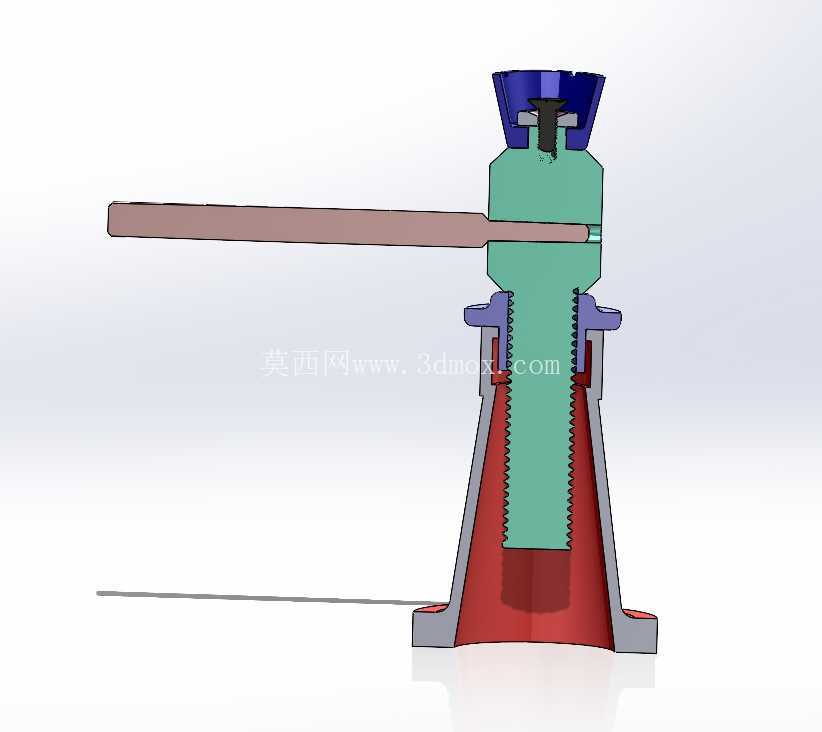

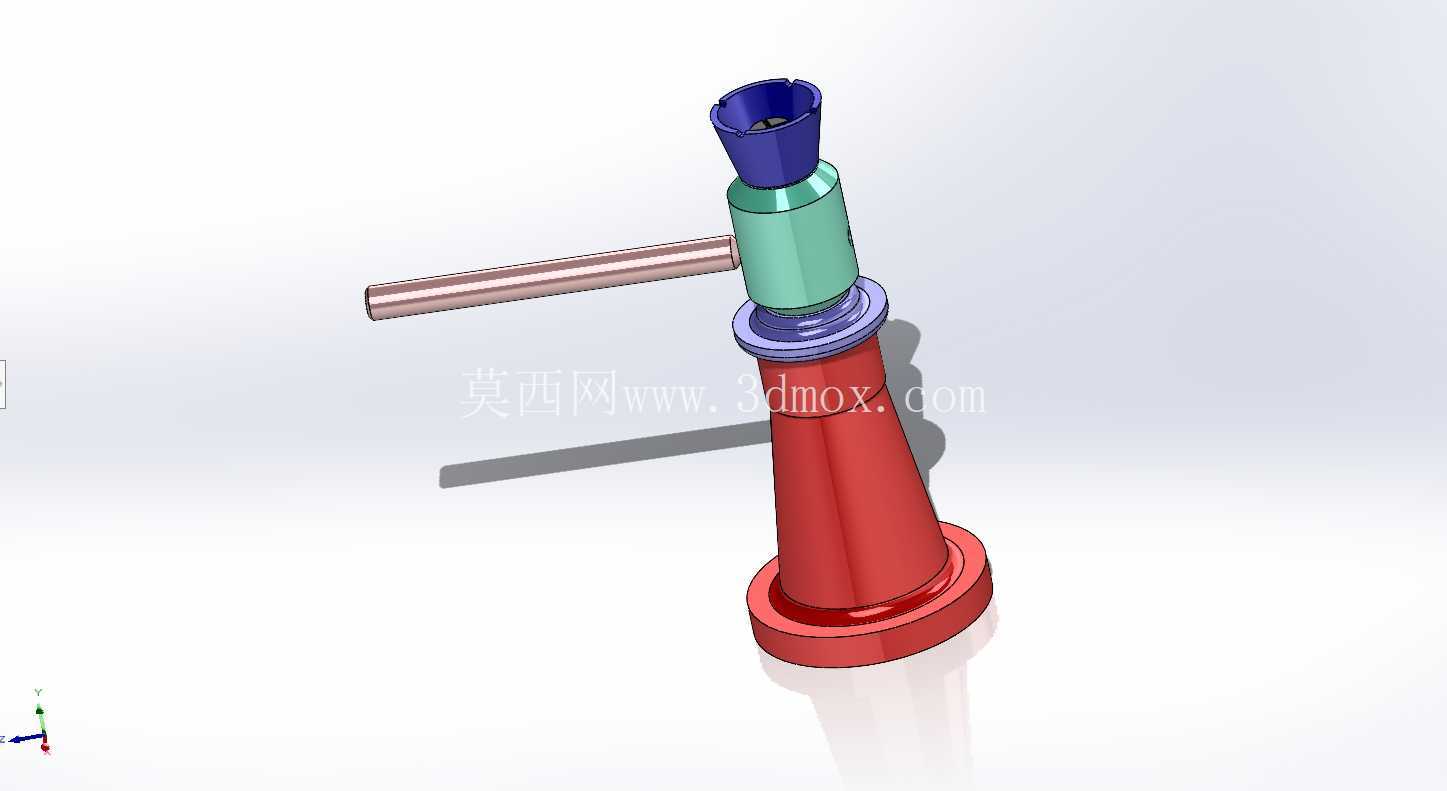

　　在设备检修、小型构件安装、车辆维保等现场作业场景里，手动螺旋顶升工具是无需外接动力源就能完成重物举升、位置微调的核心辅具，尤其适合无供电、作业空间狭窄的野外或车间局部工位，相比液压类顶升工具，它不存在密封件老化泄漏、长期承重泄压回落的问题，支撑状态的稳定性更适合需要长时间保持顶升高度的装配、检修工序。这套螺旋顶升结构采用经典的螺旋副传动方案，核心受力部件包含底座、升降螺杆、螺母套、摇柄、顶帽几个部分，底座采用下宽上窄的锥台结构，底部设置外翻的支撑法兰，增大与地面或支撑面的接触面积，降低单位面积压强，避免承重时底座陷入软质支撑面，同时锥台结构的重心沿顶升轴线垂直分布，侧向受力时的抗倾覆能力优于直筒式底座结构。

　　螺母套与底座采用过盈配合加定位销的连接方式，避免承重时螺母与底座发生相对转动，升降螺杆与螺母组成梯形螺纹传动副，梯形螺纹的牙型角为30度，牙根强度高，对中性好，传动过程中具备可靠的自锁性能，即便是摇柄不受外力的状态下，螺杆也不会在重物载荷作用下自行回转下落，无需额外加装锁止机构就能满足承重安全要求。摇柄采用穿装式结构，横向贯穿螺杆上部的径向通孔，作业时转动摇柄带动螺杆旋转，通过螺纹副的传动将回转运动转化为螺杆的直线升降运动，摇柄的长度经过力臂匹配，常规成年操作人员单手施加作用力就能完成数吨级载荷的顶升操作，不需要额外加接延长杆，避免力臂过大导致螺纹副过载损坏。

　　顶帽部分设置内凹的弧形接触面，与被顶升构件的接触位置可以形成自适应贴合，减少点接触造成的构件表面压痕，同时避免顶升过程中构件滑移脱落，顶帽与螺杆顶端采用间隙配合，顶升转动时顶帽可以保持与被顶构件的相对静止，不会随螺杆一同转动摩擦构件表面。从安装边界来看，这套结构完全收缩状态下的整体高度适配常规设备底部的预留顶升间隙，不需要额外垫高就能伸入设备底座下方，最大顶升行程覆盖日常维保作业的常规举升高度需求，整体径向尺寸控制在单人可徒手搬运的范围内，作业转移不需要借助起重设备。设计过程中首先要核算螺纹副的接触应力与螺杆的压杆稳定性，根据额定顶升载荷确定螺纹的中径、螺距以及螺杆的最小直径，避免螺杆受压失稳弯曲，同时要校核螺纹牙的剪切强度，确保满载荷状态下螺纹牙不会发生剪切断裂；底座部分要根据支撑面的常规材质特性确定法兰直径，保证最不利支撑条件下的底座压强不超过普通水泥地面的许用压强；摇柄的力臂设计要匹配人体工程学的操作力范围，避免操作力过大造成人员疲劳，同时也要限制最大输入力矩，防止过载操作损坏传动部件。

　　实际作业使用时，需要先将底座放置在平整坚实的支撑面上，确保顶升轴线与被顶构件的重心垂线重合，避免侧向分力造成结构变形，摇动摇柄使顶帽与被顶构件完全贴合后，再逐步施力顶升，到达目标高度后可以在构件下方加装垫木作为冗余防护，禁止长时间依赖螺旋副单独承重。整个结构没有复杂的液压元件、密封件，日常维护只需要定期在螺纹副表面涂抹润滑脂，减少螺纹磨损，降低操作力矩，在多粉尘、潮湿的恶劣作业环境下也能保持可靠的工作状态，不存在液压工具低温环境下油液黏度升高、操作卡滞的问题，适配从常温户外到低温车间的多种作业环境。
