套筒销式联轴器用带颈法兰结构

　　在中小扭矩传动的轴系连接场景里，套筒销式联轴器一直是轻工输送、小型机床进给、普通泵组传动等工况下的常用选择，这类联轴器依靠套筒包覆两轴轴端，通过穿装的销钉传递扭矩，结构简单、装拆便捷，不需要复杂的对中调整工装，日常维护成本极低，而带颈法兰正是这类联轴器实现轴端定位、扭矩传递的核心承载零件。

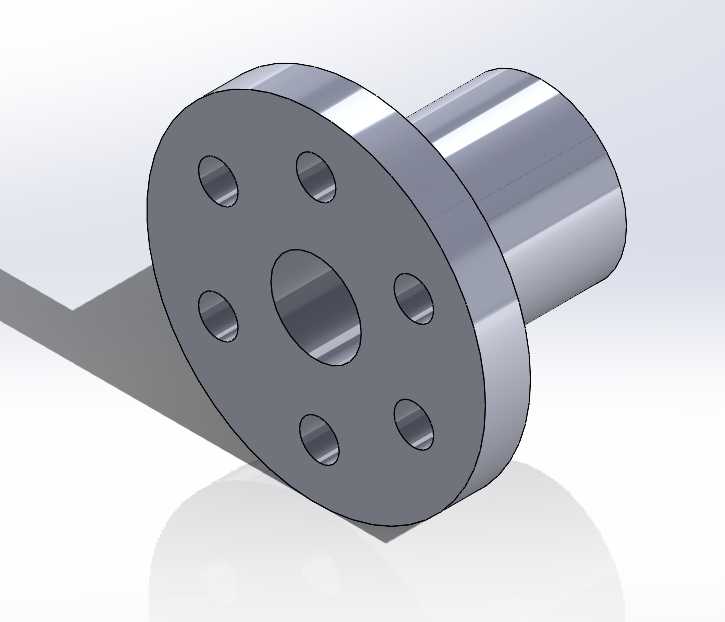

　　从实际使用场景来看，这类带颈法兰通常成对布置在被连接的两根轴端部，法兰的圆柱颈段与轴端采用过渡配合装配，通过键连接或者过盈预紧实现与轴的周向固定，法兰盘端面则在两轴对中后紧密贴合，沿圆周均布的销孔与套筒上的销孔对齐后穿入定位销，即可完成整套联轴器的装配。相比无颈的平法兰结构，带颈的设计大幅提升了法兰根部的抗弯截面模量，在轴系存在轻微不对中、传动过程中产生附加径向载荷时，能有效避免法兰盘与轴颈连接位置出现应力集中断裂的问题，尤其适合转速不超过1500r/min、存在小幅振动的常规传动工况。

　　设计这类法兰结构时，首先要匹配对应轴径的配合公差，圆柱颈段的内孔尺寸需要根据所连接轴的直径选取H7/k6的过渡配合等级，既保证装配时不需要过大的压装力，又能避免运行过程中轴与法兰内孔出现相对滑动磨损。法兰盘的外径尺寸需要根据传递的额定扭矩核算，沿圆周均布的6个销孔，其中心圆直径要避开法兰中心的轴孔位置，销孔直径与传动销采用H8/h7的间隙配合，方便装拆时销钉能顺利穿入，同时不会因为间隙过大导致传动过程中出现冲击载荷。法兰颈段的长度需要根据轴端的锁紧方式确定，如果采用轴端挡圈锁紧，颈段长度要略短于轴端配合段长度，保证挡圈能压紧法兰端面；如果采用圆螺母锁紧，则需要在颈段末端加工出对应的螺纹退刀槽，预留螺母的安装空间。

　　从安装边界来看，这类法兰装配完成后，突出轴端的总长度要控制在套筒的包覆长度范围内，法兰盘的外圆直径要比套筒内径小1-2mm，给两轴的热胀伸长预留足够的补偿间隙，避免运行过程中法兰盘与套筒内壁出现摩擦卡滞。法兰盘端面的平面度公差需要控制在0.02mm以内，保证成对法兰贴合时没有明显缝隙，避免销钉承受额外的附加弯矩；销孔的位置度公差要控制在0.05mm以内，确保所有销钉能均匀承担扭矩载荷，不会出现单个销钉受力过载剪断的问题。

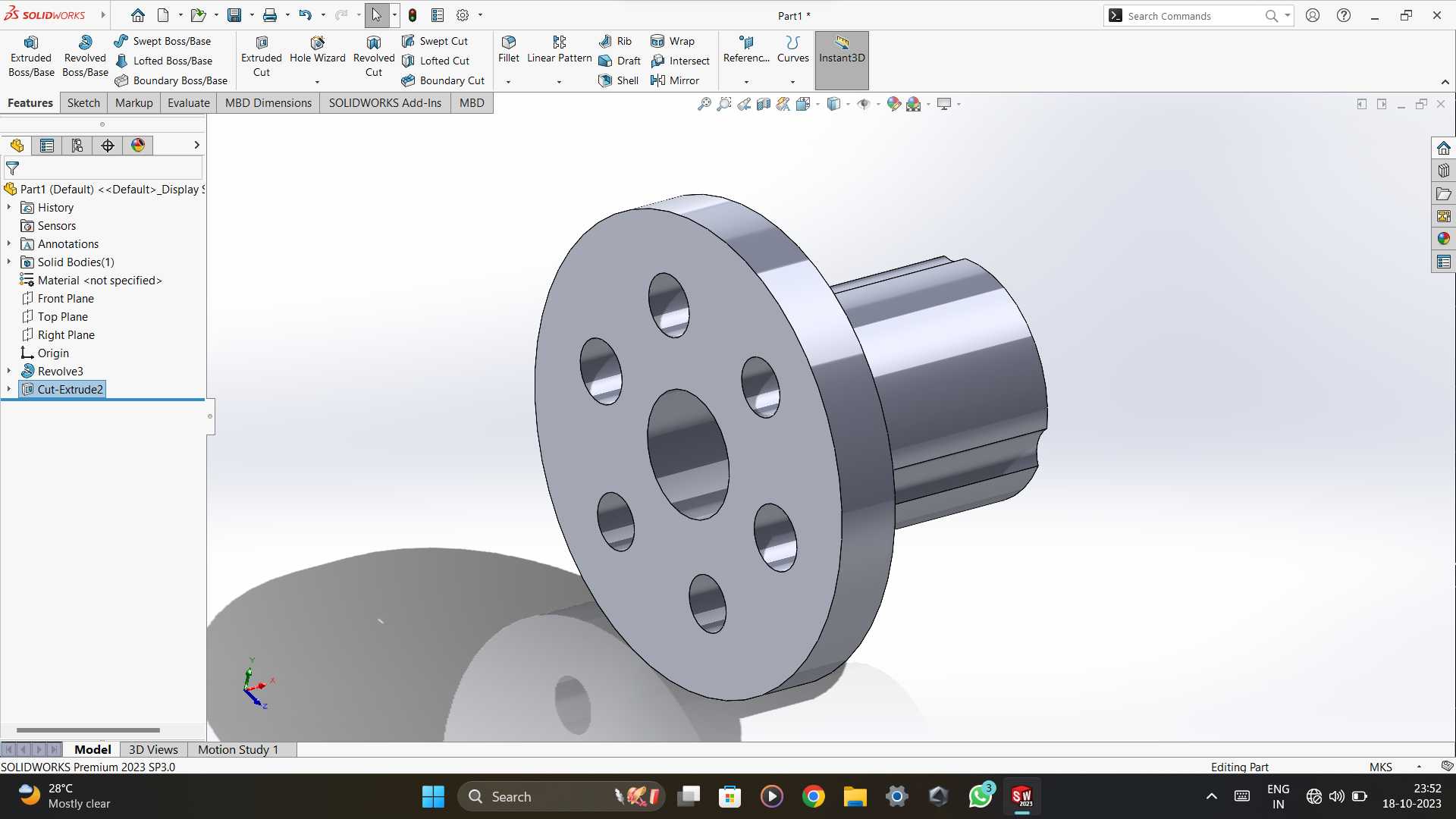

　　实际选型应用时，还要根据传动工况的载荷特性调整法兰的细节参数，如果是启动频繁、存在正反转冲击的工况，需要适当加大法兰颈段的过渡圆角，降低应力集中系数，同时将销孔的中心圆直径适当加大，提升销钉的力臂长度，降低单个销钉所受的剪切力；如果是用于腐蚀环境的传动结构，还需要在法兰表面做氧化或者镀锌处理，避免长期运行出现锈蚀导致装拆困难。这类法兰结构没有复杂的曲面特征，建模过程中优先采用旋转特征生成基体，再通过圆周阵列完成销孔的加工特征，所有倒角、圆角的尺寸要符合机械设计的通用工艺要求，锐边位置做0.5mm的倒角处理，避免装配时划伤操作人员，也能去除加工过程中产生的毛刺。
