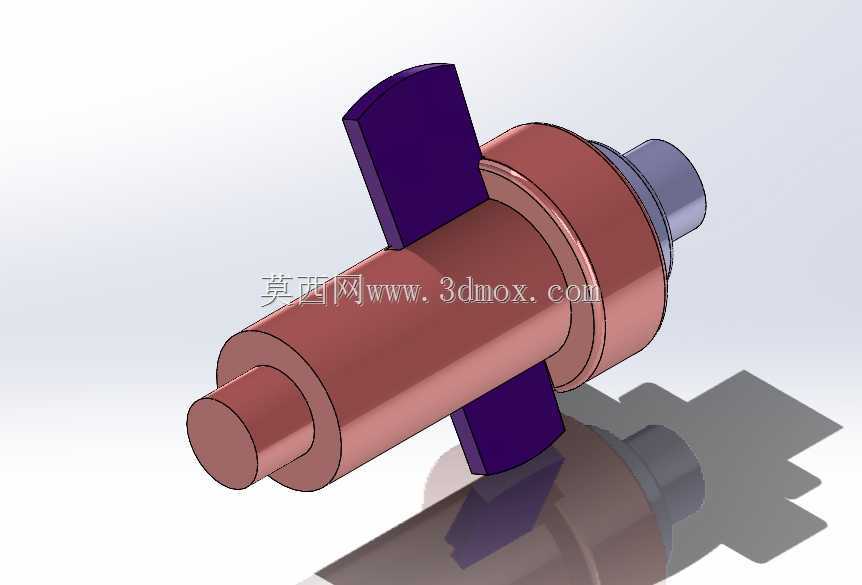

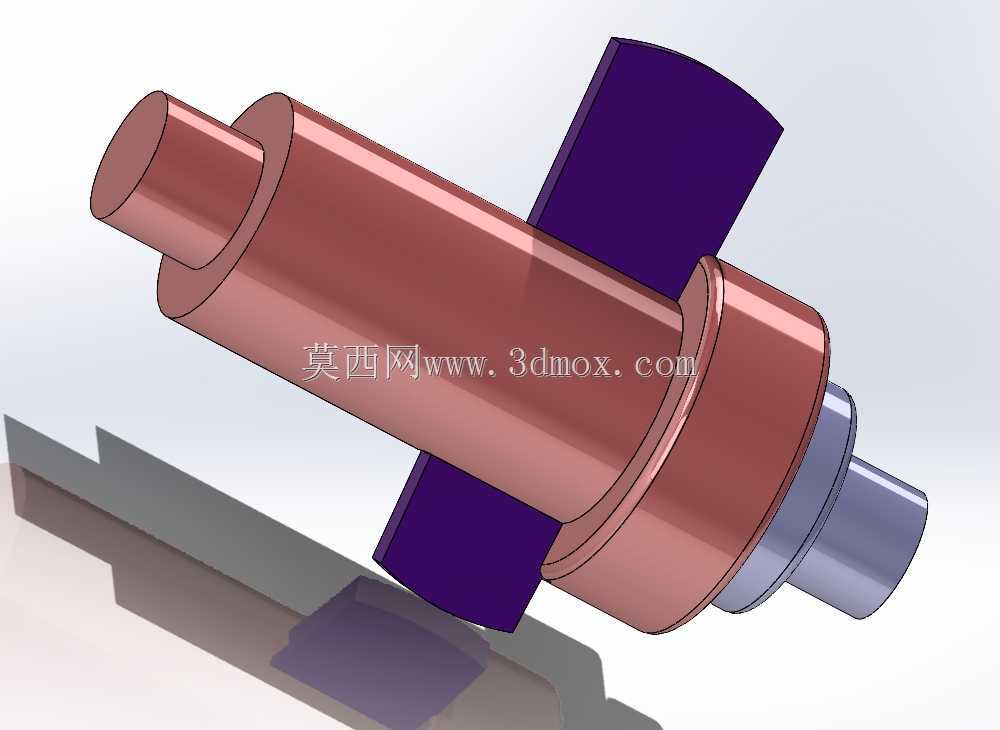

CA6140车床用带开口销的Cotter连接接头

　　这类带开口销的Cotter接头，在普通卧式车床的进给传动、挂轮架连接、操纵杆联动机构里十分常见，属于轴类连接里的典型可拆卸锁紧结构，日常设备维护、部件拆装时不需要复杂工装就能完成拆解，是机床传动链路里兼顾定位精度与拆装便捷性的小规格连接件。

　　从实际使用场景来看，这类接头主要用在需要传递中等扭矩、同时存在一定轴向窜动余量的轴系连接位置，比如CA6140车床的进给箱到溜板箱的辅助拉杆连接、挂轮架的拨叉定位轴端锁紧，还有操作手柄的联动杆对接位置，它不需要像过盈配合的轴套那样靠压力机压装，也不需要像键连接那样在轴上加工键槽削弱轴的强度，靠插销贯穿轴与套筒的径向孔，再配合开口销完成插销的轴向防脱，就能实现周向扭矩传递和轴向位置锁定。

　　设计这类接头的时候，首先要匹配对应安装轴的直径公差，套筒的内孔一般采用H7/h6的间隙配合，保证装配时能顺畅套入轴端，不会出现卡滞，套筒外圆的台阶结构是为了贴合被连接件的安装端面，起到轴向定位的作用，台阶的厚度要根据被连接件的安装孔沉台深度来定，保证装配后套筒端面不会突出安装面，避免和周边运动部件发生干涉。径向贯穿的插销孔位置要避开轴的应力集中区域，孔边要做0.2到0.5毫米的倒角，既方便插销穿入，也能减少插销装配时的剪切应力集中。

　　插销的截面采用扁形结构，和套筒、轴上的扁孔配合，相比圆柱销，扁形插销的接触面积更大，传递扭矩时的单位面积压强更小，不容易出现压溃变形，插销伸出套筒外的两端长度要保持一致，端部的开孔位置要刚好露出套筒外圆，方便穿入开口销，开口销的两脚掰开角度要控制在60到90度，一脚贴合插销端面，另一脚弯折后贴紧套筒外圆，既不会因为弯折角度太小导致松脱，也不会因为角度太大占用过多周边空间。

　　从安装边界来看，这类接头的径向安装空间只需要比套筒外圆大5到8毫米即可，满足插销穿入和开口销掰开的操作空间，轴向长度要根据连接的轴端插入深度确定，轴端插入套筒的深度不能小于套筒内孔直径的1.2倍，保证足够的配合长度来传递扭矩，不会出现轴端从套筒内滑脱的情况。套筒的外圆表面粗糙度控制在Ra1.6到Ra3.2之间，和被连接件安装孔配合的位置粗糙度不高于Ra1.6，减少装配时的摩擦阻力，插销的表面要做淬火处理，硬度达到HRC40到45，保证长期承受剪切载荷不会出现弯曲或者断裂，开口销采用低碳钢材质，具备足够的韧性，拆装弯折的时候不会出现脆断。

　　实际应用里，这类接头的失效形式大多是开口销脱落导致插销窜出，或是插销长期受交变剪切载荷出现断裂，设计时要根据传递的扭矩大小核算插销的剪切强度，插销的最小剪切截面面积要满足额定扭矩下的剪切应力要求，安全系数不低于2.5，同时开口销的规格要和插销端部的开孔匹配，不能用细规格的开口销代替，否则设备运行过程中的振动很容易导致开口销松脱。在机床的日常维保中，每次拆装这类接头后都要更换新的开口销，不能重复使用已经弯折过的开口销，避免金属疲劳导致断裂失效。

　　建模的时候，要注意套筒内孔和外圆的同轴度公差控制在0.02毫米以内，径向插销孔的轴线要和套筒轴线垂直，垂直度公差不大于0.01毫米，保证插销穿入后能同时贴合轴和套筒的孔壁，不会出现偏载。插销的扁位尺寸要和孔的尺寸做小间隙配合，间隙量控制在0.01到0.03毫米之间，既方便装配，也不会因为间隙过大导致传动时出现冲击异响。开口销的建模要还原实际装配后的弯折形态，方便后续做装配干涉检查的时候，确认开口销的弯折部分不会和周边的机架、齿轮等部件发生碰撞，尤其是在车床挂轮架这类周边有旋转齿轮的位置，一旦开口销突出过多，很容易被旋转的齿轮刮到，导致连接件松脱引发设备故障。
