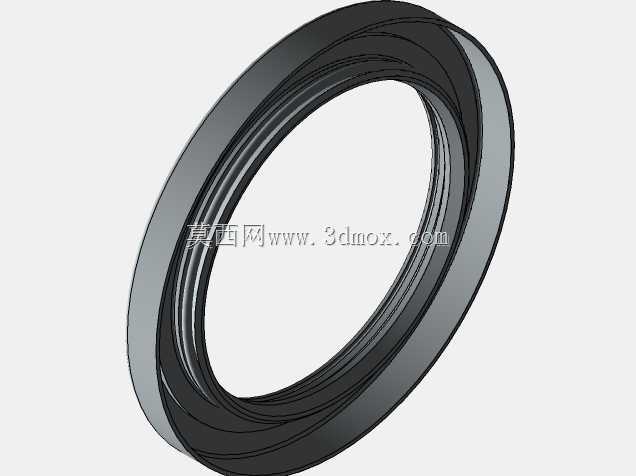

CA6140车床用径向唇形密封油封结构

　　在普通卧式车床的传动系统布局里，主轴箱、进给箱的输出轴贯通部位一直是润滑油泄漏管控的核心点位，CA6140作为通用车床的经典机型，其各轴端的密封可靠性直接影响设备长期运行的润滑状态，一旦密封失效，不仅会造成箱体内润滑油损耗过快，还容易让切削液、金属切屑顺着轴端缝隙侵入箱体内部，污染润滑油品、加剧齿轮与轴承的磨粒磨损，严重时甚至会导致传动件抱死、进给精度超差。这款唇形油封正是针对CA6140车床的轴端密封工况设计，适配车床主轴箱输出轴、溜板箱传动轴等多个需要贯通密封的安装位置。从结构功能来看，这类油封依靠橡胶唇口与轴表面的过盈贴合实现动密封，外圈的金属骨架提供安装时的结构刚性，保证油封压入安装座孔后不会随轴转动发生移位，

　　唇口处的自紧弹簧可以在橡胶出现轻微老化磨损后，持续补偿唇口对轴面的抱紧力，维持稳定的接触压力，既可以阻挡箱体内的润滑油向外渗漏，也能阻隔外部的切削液、粉尘、金属碎屑进入箱体内部。做三维结构设计时，首先要匹配CA6140对应安装位的尺寸边界，安装座孔的公差带选取H8，适配轴径的表面粗糙度控制在Ra0.8到Ra1.6之间，避免轴面过于粗糙加速唇口磨损，或是过于光滑导致润滑油膜无法形成造成干磨。油封的截面设计要兼顾安装便利性与密封可靠性，外圈的金属骨架外径比安装座孔直径保留0.1到0.15mm的过盈量，压入时不会出现松脱，唇口的过盈量控制在0.2到0.3mm，过大会导致唇口与轴的摩擦阻力升高，长时间运行出现过热老化，

　　过小则会在轴出现径向跳动时出现密封间隙引发泄漏。实际选型安装时，要注意油封的安装方向，有自紧弹簧的一侧需要朝向箱体内的润滑油侧，不能反向安装，否则会导致润滑油直接顺着唇口向外渗漏；安装前要检查轴表面是否有毛刺、磕碰伤痕，避免安装过程中划伤唇口，压入油封时要使用专用套筒均匀施力，不能用锤子直接敲击油封端面，防止骨架变形导致密封失效。在车床的日常维护场景中，这类油封属于易损件，当发现轴端出现渗油痕迹时，就需要检查唇口的磨损状态，更换油封时要彻底清理安装座孔内的旧密封胶、油污与金属碎屑，轴面如果有磨损沟槽，要优先修复轴面或是更换对应轴件，避免新油封安装后短时间内再次出现泄漏。从三维建模的角度来说，绘制这类密封件时，

　　要准确还原金属骨架的包覆结构、唇口的倾斜角度、自紧弹簧的安装槽位置，不能只做简单的环形结构，否则在做装配干涉检查、装配工艺模拟时，会出现尺寸匹配偏差，无法准确判断油封压入后的压缩量是否在合理区间，也没法模拟轴转动时唇口的接触状态。这类径向唇形油封除了在CA6140车床上应用，在各类通用机械设备的旋转轴密封位都有广泛使用，核心的设计逻辑都是围绕动密封场景下的接触压力平衡，既要保证密封效果，又要尽可能降低摩擦损耗，延长密封件的使用寿命，建模时需要结合实际安装工况的尺寸公差、装配要求来还原结构细节，不能只做外观示意，要保证模型可以直接用于装配验证、工艺模拟等实际工程场景。
