CA6140车床用拉伸弹簧结构设计

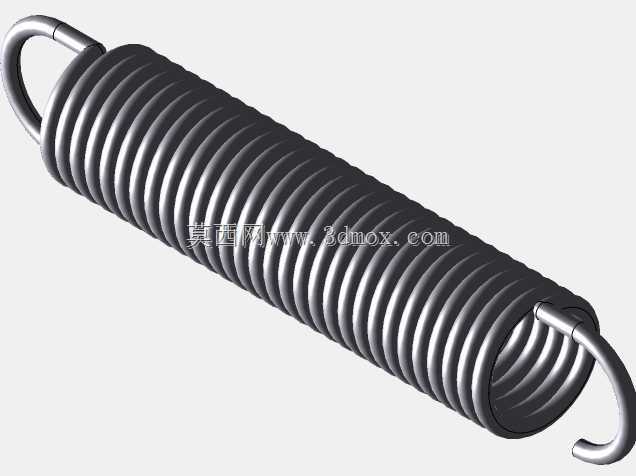

　　在普通卧式车床的操作机构与复位结构中，拉伸弹簧是承担复位、张紧、力值传递的核心弹性零件，本次建模的双钩拉伸弹簧，正是适配CA6140系列普通车床操作机构复位需求的配套零件。从实际装机场景来看，这类弹簧多布置在车床溜板箱操作手柄复位机构、主轴箱变速操纵杆复位结构、进给箱拨叉限位张紧位置，日常设备运行中，需要在操作件被扳动到工作位后，依靠弹簧的拉伸回弹力带动操作件回到初始位置，同时在张紧场景中维持传动皮带、操纵拉索的恒定张紧力，避免机构出现松脱、错位、复位不到位的问题。

　　设计这类弹簧时，首先要匹配车床安装空间的边界限制，两端的挂钩采用半圆冷弯成型结构，挂钩的弯曲半径严格匹配车床安装挂销的直径，避免安装后出现挂钩与挂销的卡滞、间隙过大导致的晃动问题；弹簧的有效圈数经过力值核算，在车床要求的最大拉伸行程内，弹簧的弹力曲线保持线性，不会出现并圈导致的力值突变，也不会因为拉伸量超过弹性极限出现永久塑性变形。弹簧的中径尺寸适配车床安装位的导向空间，外径不会和周边的操纵杆、箱体壁发生运动干涉，自由长度匹配安装位两挂点的初始间距，安装后存在合理的预拉伸量，保证机构在非工作状态下不会出现松晃。

　　从结构特性来看，弹簧的端圈经过并紧磨平处理，和相邻有效圈的贴合度满足行业标准，拉伸过程中不会出现圈间错位导致的偏载问题；两端挂钩的成型位置和弹簧中心轴线保持同轴，安装拉伸时不会出现侧向分力，避免弹簧在长期循环载荷下出现歪斜、挂钩断裂的失效情况。弹簧的钢丝直径根据车床操作机构所需的复位力值选定，兼顾弹力需求和疲劳寿命，在车床常年往复扳动的操作频次下，能够维持稳定的弹力输出，不会因为长期循环载荷出现弹力衰减过快的问题。

　　建模过程中，严格按照弹簧的实际成型工艺还原结构，螺旋升角按照实际冷卷弹簧的参数设置，挂钩部分的弯曲过渡处做了合理的圆角处理，还原实际零件的应力释放结构，避免建模时出现直角过渡导致的应力集中误判。模型可以直接用于车床维修配件的选型校核、车床操纵机构的装配干涉检查，也能作为弹簧类零件建模的参考实例，帮助结构设计人员快速掌握拉伸弹簧的建模逻辑与尺寸匹配要点。在实际设备维护场景中，这类弹簧属于易损配件，长期使用后可能出现挂钩断裂、弹力衰减、簧圈变形的问题，精准的三维模型可以帮助维修人员快速核对配件尺寸，避免错选配件导致的机构复位失效问题，也能在设备改造时，根据现有安装空间调整弹簧参数，适配改造后的机构力值需求。
