叠层式液压阀组安装基座结构

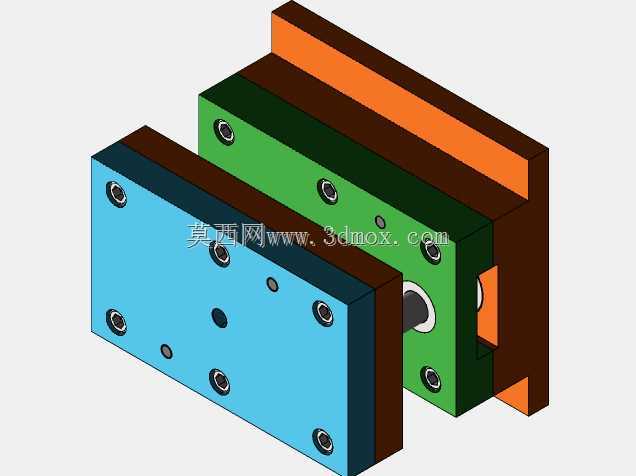

　　在工业液压系统的集成化设计场景中，这类叠层式安装基座是液压阀组搭建的核心承载构件，主要应用于机床液压站、小型工装液压动力单元、自动化设备液压回路的阀件集成安装环节，替代传统分散式管路连接的阀件布置方式，大幅减少外接管路的接头数量，降低液压系统的泄漏风险与管路压力损失。从结构设计逻辑来看，该基座采用分层叠装的模块化设计思路，最外侧蓝色板件为阀组的端面安装盖板，板面上预留的多组沉头孔用于固定电磁换向阀、节流阀等标准液压阀件，孔位布局完全匹配常规6通径、10通径液压阀的安装尺寸规范，沉孔深度经过精确核算，既能保证固定螺栓的锁紧强度，又不会出现螺栓凸出板件表面干涉外接管路的问题；中间绿色层为中间油路过渡板，内部预制了连通各层阀件的通油孔道，

　　孔道的转角处做了圆弧过渡处理，避免液压油高速流经直角转角时产生紊流与局部压力损失，同时板件上预留的定位销孔用于叠装时的层间定位，保证各层板件的油道孔位完全对中，不会出现错孔导致的通流面积不足问题；最外侧棕色层为阀组的尾端封板，中间预留的通孔用于安装油路进回油的主接头，直接对接液压站的供油与回油管路。在安装边界的设计考量上，整个叠层基座的外形轮廓规整，所有板件的边缘都做了倒角处理，既避免安装过程中锐边划伤操作人员，也能减少板件叠装时的边缘磕碰损伤；层间的密封槽设置在每块板件的结合面处，槽体尺寸适配标准O型密封圈，安装时密封圈嵌入槽内后通过层间螺栓锁紧实现端面密封，无需额外加装密封垫片，装配效率更高。从实际使用的角度出发，

　　这种叠层结构的阀组基座可以根据液压回路的阀件数量灵活增减中间过渡板的层数，不需要重新设计整体阀块，对于小批量定制化的液压系统来说，能够大幅缩短设计与加工周期，同时后期维护时只需要拆解对应层的板件即可更换故障阀件，不需要将整个阀组从液压站上拆除，维护难度更低。在结构强度设计上，每块板件的厚度都根据对应油道的最高工作压力做了核算，避免高压油作用下板件出现鼓胀变形导致层间密封失效，固定螺栓的排布间距经过优化，保证板件结合面的压紧力均匀分布，不会出现局部压紧力不足导致的渗漏问题。基座侧面预留的安装孔位可以将整个阀组直接固定在液压站的油箱面板或者设备的机架立面上，安装时不需要额外制作转接支架，适配多数工业设备液压站的安装空间要求。

　　对于液压系统设计人员来说，这类模块化叠层基座的三维模型可以直接导入液压系统的整体装配中，提前校验阀件安装后的操作空间、管路走向是否存在干涉，也可以根据实际回路的阀件配置调整叠层数量与油道走向，减少现场装配时的配管工作量，提升液压系统的集成度与运行可靠性。
