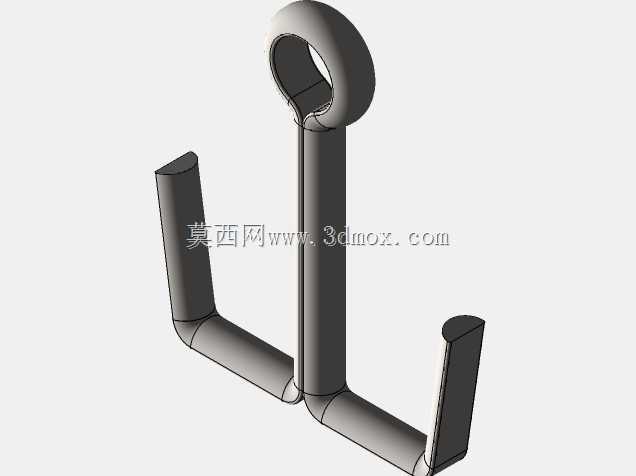

CA6140车床用异形开口销紧固连接件

　　在普通卧式车床的进给箱、溜板箱以及挂轮架的铰接点位上，这类异形开口销的应用场景覆盖了所有需要防止销轴轴向窜动的连接位置，和常规标准开口销不同，该零件针对CA6140车床的特定安装空间做了结构适配，不需要额外弯折尾部就能实现可靠的轴向限位，避免了常规开口销安装时尾部弯折干涉周边齿轮、轴套转动的问题。从实际使用场景来看，车床在连续切削作业时，主轴箱传递的振动会沿着传动轴传递到各个铰接销轴位置，普通圆柱销在长期振动下容易出现轴向滑移，甚至脱落导致传动机构卡滞，而该结构的开口销在穿入销轴端部的径向孔后，两个分叉支脚自然贴合销轴的圆柱面，顶部的环形挂耳既可以作为安装时的施力点位，方便用尖嘴钳夹持穿入孔位，也能在拆卸时用钩子勾住挂耳直接拔出，

　　不需要像普通开口销那样先掰直弯折的尾部再撬动，大幅降低了车床日常维护时的零件拆装难度。设计思路上，该零件没有沿用GB/T91标准开口销的等截面直杆结构，而是将穿入端的两个支脚做了对称的90度弯折，弯折后的支脚长度刚好匹配CA6140车床对应销轴的直径，安装后支脚末端不会超出销轴的外圆轮廓，不会和周边的转动零件发生刮蹭，顶部的环形挂耳做了倒圆处理，没有尖锐的棱角，避免安装维护时划伤操作人员的手部。从尺寸边界来看，该零件的环形挂耳外径略大于销轴上的径向销孔直径，安装到位后挂耳端面会贴合销轴的外圆柱面，起到轴向定位的作用，两个支脚的截面直径和销孔采用间隙配合，穿入时不需要过大的敲击力，用手或者尖嘴钳就能推到位，支脚的弯折处做了圆角过渡，

　　避免长期受振动载荷时出现应力集中导致断裂。在车床的挂轮架更换挂轮的操作中，这类开口销的使用频率很高，每次调整进给比更换挂轮时，都需要拔出挂轮轴上的限位销，常规开口销经过两三次拆装弯折后，尾部就会因为金属疲劳出现断裂，残留在销孔里的断段很难取出，而该结构的开口销不需要反复弯折尾部，拆装过程中零件本身没有塑性变形，重复使用次数远高于标准开口销，能有效降低设备维护的配件消耗成本。从安装适配性来说，该零件的支脚张开角度经过校准，穿入销孔后两个支脚会在自身弹力作用下轻微张开，贴紧销孔的内壁，即使在车床高速运转产生的持续振动下，也不会出现自行松脱的情况，不需要额外加装防松垫片或者铁丝捆扎。在溜板箱的操作机构铰接点上，

　　该开口销的环形挂耳还能作为行程限位的辅助触点，当操作手柄移动到极限位置时，挂耳的侧面会和支座上的限位凸台接触，避免手柄超程损坏内部的传动齿轮，这种一物多用的结构设计，减少了机构内的单独限位零件数量，让整体结构更加紧凑。零件的所有棱边都做了去毛刺处理，表面没有明显的合模线或者冲裁痕迹，安装时不会刮伤销孔的内壁，避免销孔因为毛刺挤压出现应力开裂的问题，支脚的末端做了小角度的倒角，对准销孔时不需要刻意调整角度就能顺利穿入，在光线不足的设备内部维护场景下，也能快速完成安装操作。
