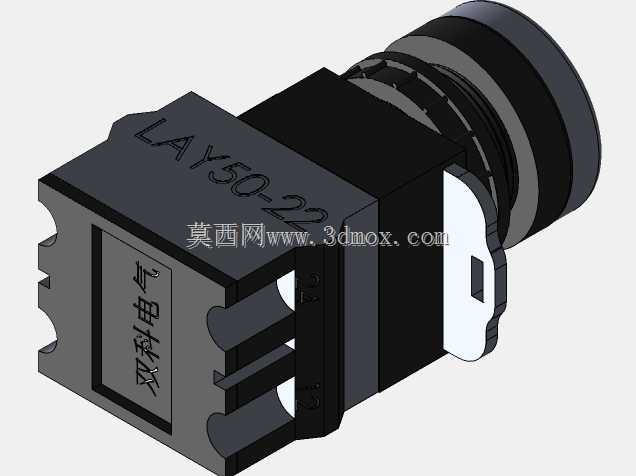

LAY50-22型双科电气按钮开关结构设计

　　这款按钮开关是工业控制回路里最常见的主令操作元件，日常在机床控制柜、自动化生产线操作站、配电盘面板、小型设备操控区都能见到它的身影，主要作用是发出手动操作指令，接通或者分断小电流的控制回路，以此实现设备的启动、停止、功能切换、点位调整等操作，不会直接带载接通主动力回路，属于控制链路里的人机交互输入部件。

　　从结构设计来看，这款产品采用标准22mm安装孔径的适配结构，头部带螺纹安装段搭配锁紧环，能适配厚度1到6mm的面板安装，安装时只需要在面板上开出直径22mm的圆孔，将按钮头部从面板正面穿入，在背面拧上锁紧环就能完成固定，不需要额外的安装支架，适配绝大多数工业控制柜的面板开孔标准，和同规格的指示灯、选择开关开孔完全通用，在做柜体面板布局的时候不需要单独调整开孔参数，能大幅减少面板加工的工作量。头部的操作面做了防滑的边缘处理，按压的时候不会打滑，操作行程控制在3到5mm之间，按压力度设置在3到5N，符合常规工业操作的施力习惯，长时间频繁操作也不会造成手部疲劳。

　　产品的本体部分采用卡扣式模块化拼接结构，触点模块可以根据实际使用需求叠加，常规配置是一常开一常闭触点，也可以根据回路需求扩展到最多四组触点，触点采用银合金材质，接触电阻小，耐电弧烧蚀，能满足AC-15类负载下380V额定工作电压、6A额定工作电流的通断需求，机械寿命能达到百万次级，电气寿命不低于十万次，完全能满足工业现场频繁操作的使用要求。本体侧面带有清晰的触点标识，常开常闭触点分别用NO、NC做了明确标注，接线的时候不需要额外对照说明书就能快速识别，接线端子采用升降式压接结构，能适配0.5到2.5平方毫米的多股或者单股铜芯导线，压接后不会出现松脱、虚接的问题，接线端的防护等级能达到IP20，防止手指误触带电部件。

　　从外形尺寸来看，按钮头部突出面板的高度控制在18mm以内，不会因为突出过多造成现场误碰，本体在面板后方的深度控制在50mm以内，不会占用柜内过多的布线空间，即使柜内走线槽距离面板较近也不会出现安装干涉。产品的外壳部分采用阻燃PA66材质，耐温范围覆盖-25℃到70℃，能适应大多数工业现场的环境温度，阻燃等级达到V0级，即使出现内部触点拉弧也不会引燃外壳，满足低压电器的安全要求。头部的防护等级能达到IP65，在面板正面可以防止粉尘进入，也能承受日常的水溅冲洗，适合用在有少量粉尘、偶尔会有液体飞溅的生产现场，比如普通机加工车间、装配生产线、物流输送线的操作站都能直接使用，不需要额外加装防护套。

　　在三维建模的过程中，需要重点关注安装螺纹的尺寸精度，锁紧环的配合间隙要控制在0.2mm以内，保证安装的时候既能顺畅拧入，又不会出现晃动间隙；触点模块的卡扣配合尺寸要做公差预留，保证模块拼接的时候拆装顺畅，不会出现卡滞或者松脱的问题；头部操作按钮的活动行程要和实际产品一致，在做虚拟装配的时候要模拟按压动作，检查活动部件和固定部件之间有没有干涉，保证按压过程中动作顺畅，没有卡阻。另外建模的时候要还原产品表面的标识细节，包括型号刻印、品牌标识、触点标识，这些细节在做设备虚拟调试、操作面板可视化渲染的时候能提升整体的真实感，也能用于电气装配的培训课件制作，让一线装配人员能直观看到产品的结构和接线位置。

　　这类按钮开关在做设备选型的时候，首先要确认安装孔径是否和面板开孔匹配，其次要根据控制回路的需求选择触点的数量和类型，还要根据使用环境确认防护等级是否满足要求，这款标准22mm的按钮属于通用型产品，能覆盖绝大多数工业控制场景的需求，在做三维布局的时候，可以直接调用这个模型完成面板的排布，提前检查各个操作元件之间的间距是否符合操作安全要求，避免出现安装后两个按钮距离过近，操作的时候误碰相邻按钮的问题。
