威纶通7英寸工业人机界面触控屏

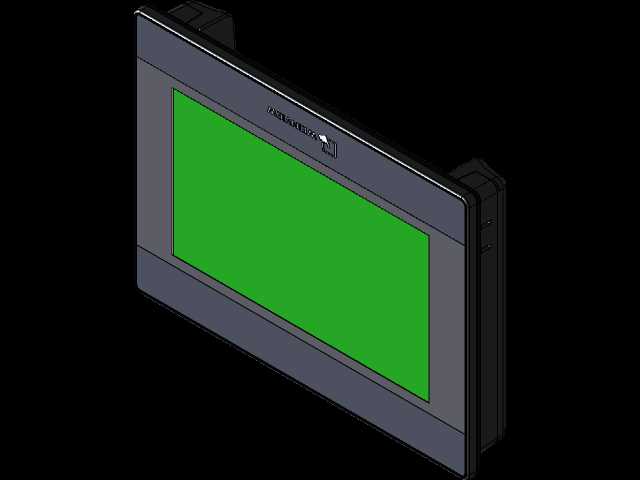

　　在机床电控柜、小型自动化产线、单机配套设备的操控端布局里，7英寸规格的人机界面始终是兼顾操作视野与安装空间的黄金选型，这款威纶通TK系列触控屏的三维结构，完全按照量产实物的装配公差逆向建模还原，所有结构特征都对应实际量产件的加工与装配要求，没有做外观层面的简化失真。从实际应用场景来看，这类7英寸HMI大多部署在CA6140这类普通车床的数控改造单元、小型专机的操作面板、输送线的本地控制站，不需要大尺寸屏的冗余显示区域，也不会因为屏体过小导致触控操作误触，刚好匹配单设备的参数设置、状态监控、手动调试的交互需求，操作人员站在设备操作位前，视线与屏面呈15到30度俯角时，屏上的参数文字、触控按钮都在清晰可视范围内，不需要刻意调整站位就能完成所有操作。

　　从功能特性对应的结构设计来看，这款屏的前面板采用窄边框一体化注塑成型，屏面与边框的接缝处做了内嵌防水胶条的安装槽，建模时完整还原了胶条的安装让位结构，对应IP65的前面板防护等级，能适配车间内有切削液飞溅、粉尘飘落的安装环境，不会因为日常生产的污物侵入导致屏体内部电路故障。触控区域覆盖整个7英寸显示区的有效范围，边框上预留的品牌标识位做了下沉0.2mm的凹槽，对应实物的丝印或激光打标工艺，不会因为长期擦拭导致标识磨损。背部的安装结构采用四周均匀分布的卡扣式安装脚，建模时还原了安装脚的旋转让位槽与锁紧螺纹孔，实际安装时只需要在电控柜面板开出对应尺寸的安装孔，将屏体从正面嵌入开孔后，旋转背部的安装卡扣就能完成锁紧固定，不需要额外的固定支架，能大幅减少现场安装的工时，安装孔的公差预留也在模型里做了体现，单边0.5mm的安装间隙能适配不同板材厚度的电控柜面板，从1.2mm的冷轧钢板到3mm的绝缘板材都能可靠固定。

　　从安装边界与尺寸设计来看，这款屏的整体厚度控制在50mm以内，背部的接线端子区域做了下沉式设计，电源接口、通讯接口的位置都对应实物的排布，建模时预留了通讯插头、电源端子的插拔操作空间，不会因为屏体背部离柜内安装板过近导致接线困难，实际布局电控柜内部空间时，只需要在屏体背部预留30mm的接线操作空间就能满足所有线缆的弯折半径要求，不会出现线缆过度弯折导致的通讯故障或接触不良。屏体的散热结构设计在背部的上下两侧，采用格栅式自然散热，没有额外的散热风扇，建模时还原了散热格栅的通风孔结构与内部的防尘网安装位，能在保证散热效率的同时阻挡车间内的金属粉尘进入屏体内部，适配长时间连续运行的工业场景，不需要定期清理风扇积灰，降低后期维护的工作量。

　　从设计思路的还原来看，整个模型的结构拆分完全对应实物的装配层级，前面板触控层、中框支撑结构、背部电路仓、安装卡扣都做了独立的结构特征，没有做一体化的布尔合并，能直接用于电控柜面板开孔的干涉检查、操作站的人机工程仿真，也能作为虚拟调试场景里的操控部件，匹配数字孪生系统里的设备交互逻辑。在做机床改造的结构设计时，直接调用这个模型就能完成操作面板的布局排布，不需要反复测量实物尺寸调整开孔位置，能有效减少设计阶段的尺寸核对工作量，避免因为开孔尺寸偏差导致的现场安装返工。屏体的四个角做了R3的圆角过渡，既避免了安装时锐角划伤操作人员，也能减少面板开孔处的应力集中，对应薄钢板面板安装时不会因为卡扣锁紧导致面板变形。
