CA6140车床用红色蘑菇头急停按钮结构

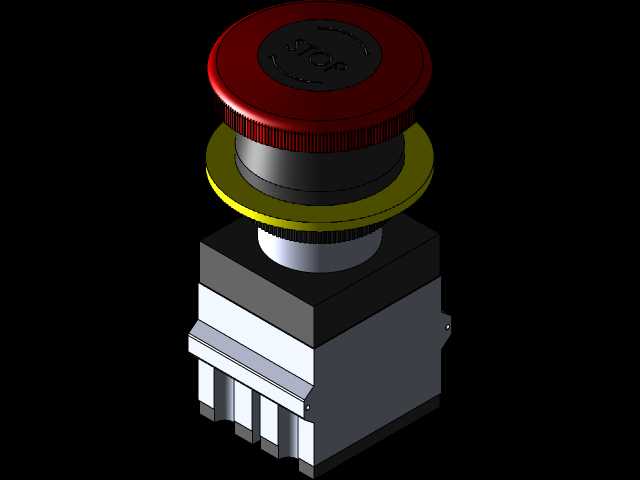

　　在普通车床的操作回路设计里，急停按钮是优先级最高的安全干预元件，这款适配CA6140卧式车床的急停开关，安装位置通常布置在进给箱外侧操作面板的右手易触及区域，也可根据车间操作习惯选配安装在溜板箱操作侧的预留安装位，确保操作人员在出现卡盘缠绕工件、进给撞刀、排屑异常等突发工况时，无需大幅移动身体即可拍压触发，第一时间切断主回路与控制回路的电源供给，避免设备损坏与人员伤害事故扩大。从结构设计来看，这款急停按钮采用经典的旋转复位式蘑菇头结构，顶部操作头采用大直径红色设计，表面压制STOP标识与防滑纹路，拍压时的接触面积远大于普通平头按钮，即使操作人员佩戴劳保手套也能准确施力，触发行程控制在4-6mm区间，拍压力度设置在50-80N，

　　既避免日常操作误碰触发，也能保证紧急状态下无需刻意发力即可完成触发动作。操作头下方设置黄色警示圈，常态下黄色圈完全外露，作为安全控件的视觉识别标识，拍压触发后按钮整体下沉，黄色警示圈被遮挡，可直观判断开关处于触发断开状态，复位时仅需顺时针旋转操作头约30度即可自动弹回复位，无需额外提拉操作，适配车间快速排查故障后恢复生产的操作需求。开关的基座部分采用方型安装结构，适配CA6140车床面板的标准22mm安装开孔，安装时从面板正面插入基座，背面通过自带的锁紧螺母固定，安装法兰厚度适配常规2-4mm厚度的冷轧钢操作面板，基座侧面预留接线端子安装位，采用一常闭一常开的触点配置，常闭触点串入设备安全回路，常开触点可接入故障报警回路，

　　触点采用银合金材质，额定通断能力适配AC380V 5A的控制回路负载，满足车床主接触器、继电器线圈的通断需求，触点部分设置防弧罩结构，可分断通断时产生的电弧，避免长期使用后触点烧蚀导致接触不良。基座下部的接线端采用防护式结构，接线端子采用螺丝压接方式，适配0.75-1.5平方毫米的多股铜芯控制线缆，接线完成后可配套端子护罩避免金属碎屑、切削液飞溅导致的回路短路问题，整体防护等级达到IP54，可抵御车床加工过程中飞溅的乳化液、金属细屑侵入开关内部，适配机加工车间多油污、多粉尘的使用环境。建模过程中严格按照实物的装配层级拆分零件，从顶部的蘑菇头操作件、复位弹簧、触点模块到安装基座均做了独立的零件建模，各零件间的装配间隙按照实际公差设置，

　　操作头的按压行程、旋转复位的限位结构均做了还原，可直接用于车床操作面板的装配干涉检查，也可作为电气控制类教学演示的三维素材，帮助设计人员理解急停控件的安装尺寸与结构原理，在做机床改造、操作面板重新布局设计时，可直接调取该模型核对安装开孔尺寸、操作空间预留量，避免出现安装后与周边手柄、按钮干涉的问题，也能提前核算操作头突出面板的高度，确保设备运输、日常操作过程中不会被意外剐蹭触发。
