CA6140车床配套方形按钮安装盒结构

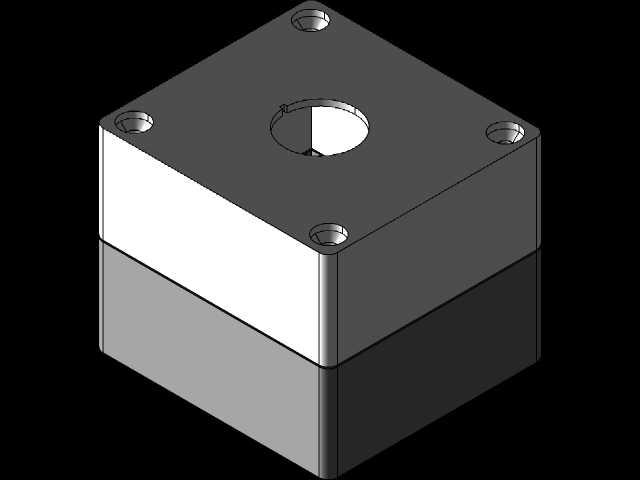

　　这款方形按钮安装盒是为CA6140普通车床操作单元配套设计的电气防护构件，在车床的实际操作场景中，这类构件承担着操作按钮的承载、防护以及布线规整的核心作用，通常布置在车床溜板箱侧方、进给操作面板区域或者挂轮架旁的操作位，方便操作人员在调整进给参数、启停主轴、切换走刀方向时快速触达操作元件，同时避免车床加工过程中飞溅的切屑、切削液触碰按钮接线端造成短路或者元件损坏。从结构设计来看，整体采用上下两层叠合的方形盒体结构，上层盒盖预留了居中的按钮安装通孔，四个角位设计了沉头安装孔，既可以通过沉头螺钉实现上下盒体的紧密扣合，也能借助这四个孔位将整个按钮盒固定在车床的床身支架或者操作面板安装板上，

　　沉头孔的设计能够保证螺钉安装后端面与盒盖表面齐平，不会突出表面勾挂操作人员的衣物或者擦拭棉纱，符合机床操作件的安全设计要求。盒体的分层设计充分考虑了电气装配的工艺性，下层盒体预留了足够的内部空腔，能够容纳按钮的接线端子、短接导线以及必要的线卡固定位，装配时可以先将按钮从盒盖内侧穿出固定，完成接线调试后再扣合下层盒体拧紧螺钉，后期维护时只需拆开四个角的固定螺钉即可打开盒体排查接线故障，不需要整体拆卸按钮盒的安装基座，大幅降低了车床日常电气维护的工作量。从安装边界来看，整体方正的外形没有多余的外凸结构，四个安装孔的孔位间距按照CA6140车床原有操作位的安装孔距匹配设计，替换原有老旧按钮盒时不需要重新在床身支架上钻孔攻丝，

　　直接沿用原有安装点位即可完成装配，居中的按钮安装孔直径适配常用的22mm直径机床控制按钮，包括主轴启停按钮、急停按钮、走刀切换按钮这类通用规格的操作元件都可以直接安装，不需要额外扩孔或者加装转接衬套。盒体的壁厚设计兼顾了结构强度与空间利用率，侧壁厚度足够承受日常操作时的按压力度，不会因为长期按动按钮出现盒体变形开裂的问题，同时内部空腔的深度刚好容纳按钮尾部的接线端子，不会因为空腔过深造成布线冗余，也不会因为深度不足导致盒体扣合时挤压导线造成绝缘层破损。在实际机床运行场景中，这类按钮盒的密封面设计为平面贴合结构，上下盒体扣合后配合紧密，能够阻挡车床加工时产生的细碎铁屑进入盒体内部，同时切削液喷淋到盒体表面时会顺着方形外壁滑落，

　　不会顺着拼接缝隙渗入内部腐蚀接线端子，相比侧面开缝的盒体结构更适配车床多切削液、多飞屑的加工环境。设计过程中也充分考虑了操作的人机工程性，盒体上表面平整，按钮安装后突出盒盖表面的高度符合普通车床操作的按压行程习惯，操作人员站在车床操作位时，手部自然下垂即可触碰到按钮位置，不需要过度抬臂或者俯身调整姿势，长时间进行车床操作时也不会因为按钮位置不合理增加操作疲劳感。另外盒体的边角做了微小的倒角处理，没有尖锐的直角棱边，避免操作人员在快速操作时被棱边刮伤，细节处理符合机床操作件的安全设计规范。这类按钮盒除了适配CA6140车床之外，也可以通用在同类型的普通卧式车床、小型铣床的操作单元改造中，只要安装孔距匹配、按钮规格适配，就可以直接作为电气控制按钮的防护承载构件使用，结构简单可靠，没有多余的复杂结构，加工制造难度低，适合机床设备的日常备件替换以及老旧设备的电气改造场景使用。
