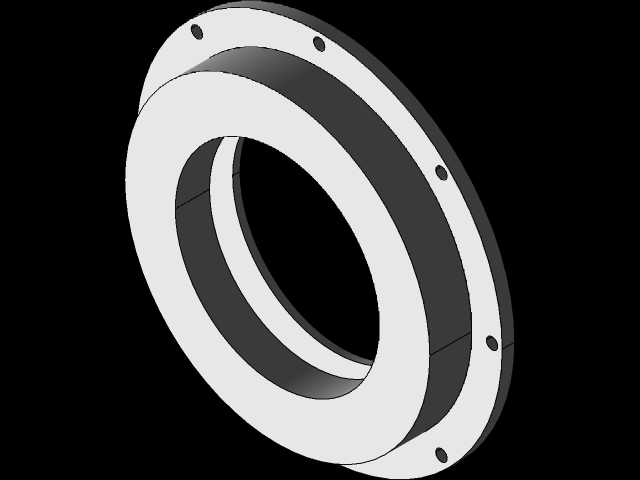

CA6140车床法兰式环形连接座结构设计

　　这款环形法兰类零件是CA6140普通车床主轴箱与进给传动单元衔接位置的核心配套构件，在车床实际运行过程中，主要承担传动部件的径向定位、轴向限位以及相邻组件的连接紧固作用，属于车床传动系统中保障回转精度的基础支撑类零件。从实际应用场景来看，该零件安装在主轴箱体外侧的输出端位置，内孔需要穿过传动轴类构件，外圈的法兰端面与箱体安装面紧密贴合，端面上均匀分布的安装孔用于穿设紧固螺栓，实现零件与箱体的刚性连接，同时内孔与传动轴之间预留有密封件、轴承外圈的安装空间，能够为内部传动组件提供稳定的支撑基准，避免传动轴在高速回转过程中出现径向窜动，保障车床进给运动的传递精度。

　　在设计思路上，这款零件采用了阶梯式环形结构，整体为同轴回转体构型，法兰盘厚度根据安装面的承压需求做了针对性加厚处理，能够承受螺栓预紧力带来的局部压应力，避免长期使用后出现法兰面变形导致的连接松动。内孔设计为阶梯状结构，不同直径的孔段分别对应轴承外圈定位、密封件安装、轴件避让的功能需求，各孔段之间的过渡位置采用圆角过渡，减少应力集中现象，避免零件在机床运行的交变载荷下出现疲劳裂纹。法兰端面上的安装孔采用均匀圆周排布，孔位的位置度公差严格匹配CA6140车床箱体对应安装面的螺纹孔位置，确保安装时无需额外修配即可实现精准对位，降低现场装配的调整难度。

　　从安装边界尺寸来看，该零件的最大外圆直径适配CA6140车床主轴箱对应安装位的沉孔尺寸，安装后法兰外圆不会超出箱体的安装凸台范围，不会与周边的挂轮、操纵杆等相邻构件产生运动干涉；零件的总轴向厚度经过匹配计算，安装后不会突出箱体外侧过多，能够给外部的带轮、手柄等操纵传动构件预留足够的安装空间，同时也不会因为厚度过小导致连接刚度不足。内孔的最小直径满足对应传动轴的穿过需求，同时预留了合理的间隙，避免轴件回转时与孔壁产生摩擦剐蹭，孔壁的表面粗糙度要求适配轴承外圈的安装精度，能够保障轴承压装后的同轴度要求，减少轴承运转时的额外磨损。

　　在实际功能特性方面，这款零件除了基础的连接定位作用外，还能够为传动部位的润滑密封提供结构支撑，内孔预留的密封槽位可以安装毡圈或者橡胶密封圈，避免主轴箱内部的润滑油顺着轴件间隙向外渗漏，同时也能阻挡外部的切屑、灰尘等杂质进入箱体内部，保护内部的齿轮、轴承等精密传动构件。零件的材质选用适配车床常用的灰铸铁材质，具备良好的减震性能，能够吸收传动轴回转时产生的部分振动，降低车床运行过程中的噪音，同时灰铸铁的铸造性能优异，适合这类回转体盘类零件的批量生产，加工后的尺寸稳定性较好，长期使用不易出现形变。

　　在结构细节处理上，法兰盘的外边缘做了小尺寸的倒角处理，既能够去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能够在安装时起到导向作用，方便零件快速对准箱体的安装止口。各安装孔的孔口位置也做了沉孔处理，能够让紧固螺栓的头部完全沉入沉孔内部，避免螺栓头突出法兰端面影响其他构件的安装，同时也能保证螺栓压紧时的受力面平整，让连接更加牢固可靠。零件的两个端面都要求有较高的平面度公差，确保安装后与箱体面、轴承端面能够紧密贴合，避免出现间隙导致的定位偏移，保障整个传动单元的装配精度。这类盘类法兰零件虽然结构看似简单，但在车床的传动系统中起到的作用十分关键，其尺寸精度、形位公差的设计合理性，会直接影响到整个传动部件的运转稳定性，甚至会影响车床最终的加工精度，因此在建模过程中需要严格匹配原车的装配尺寸，每一个台阶的深度、每一个孔位的坐标都要对应实际的装配需求，不能出现尺寸偏差，否则会导致零件无法正常安装使用。
