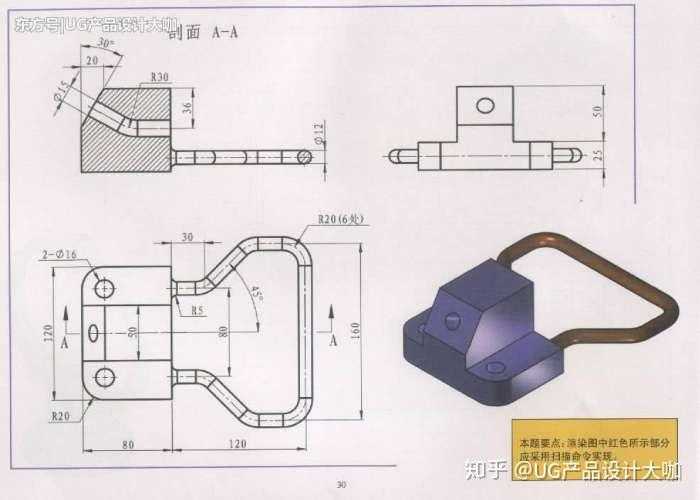

带环形提手的机加工定位支座结构

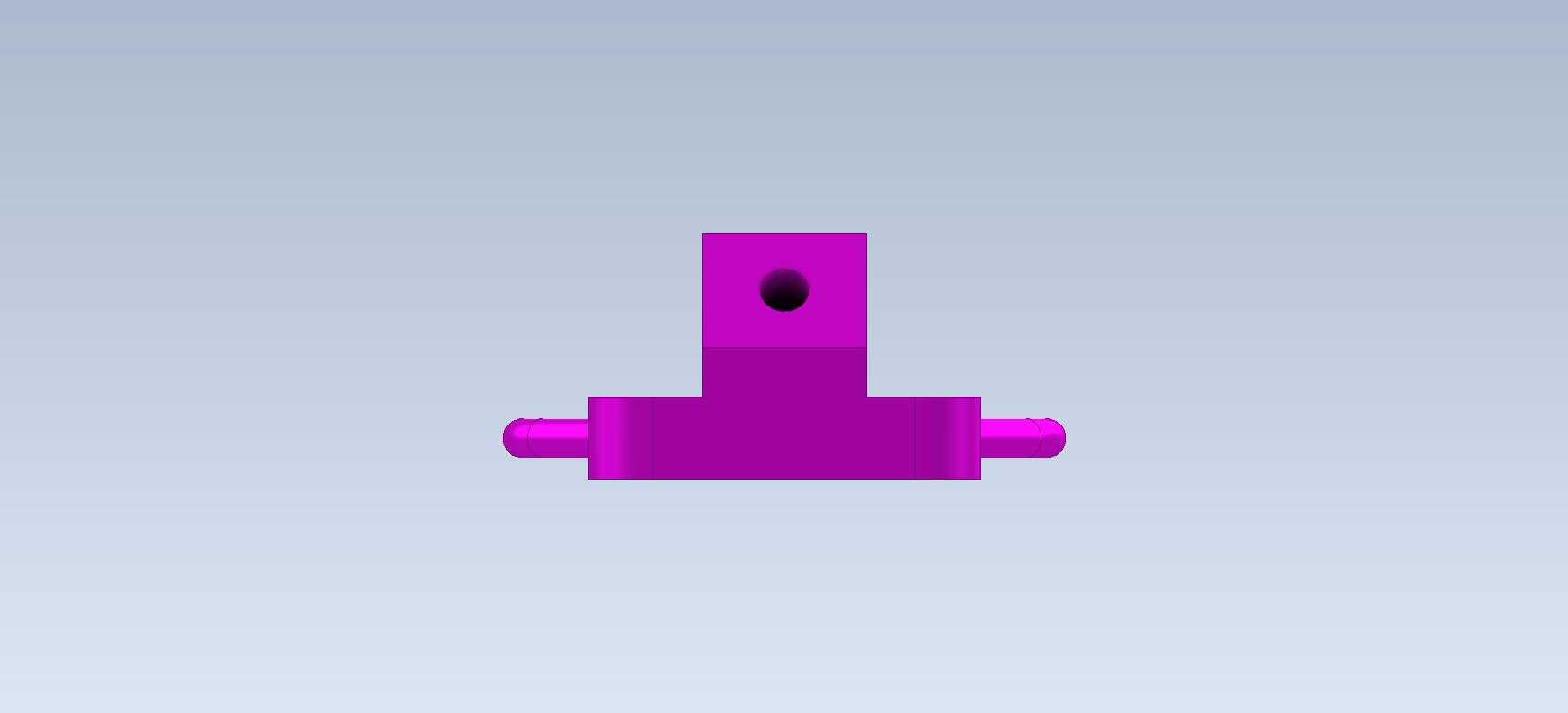

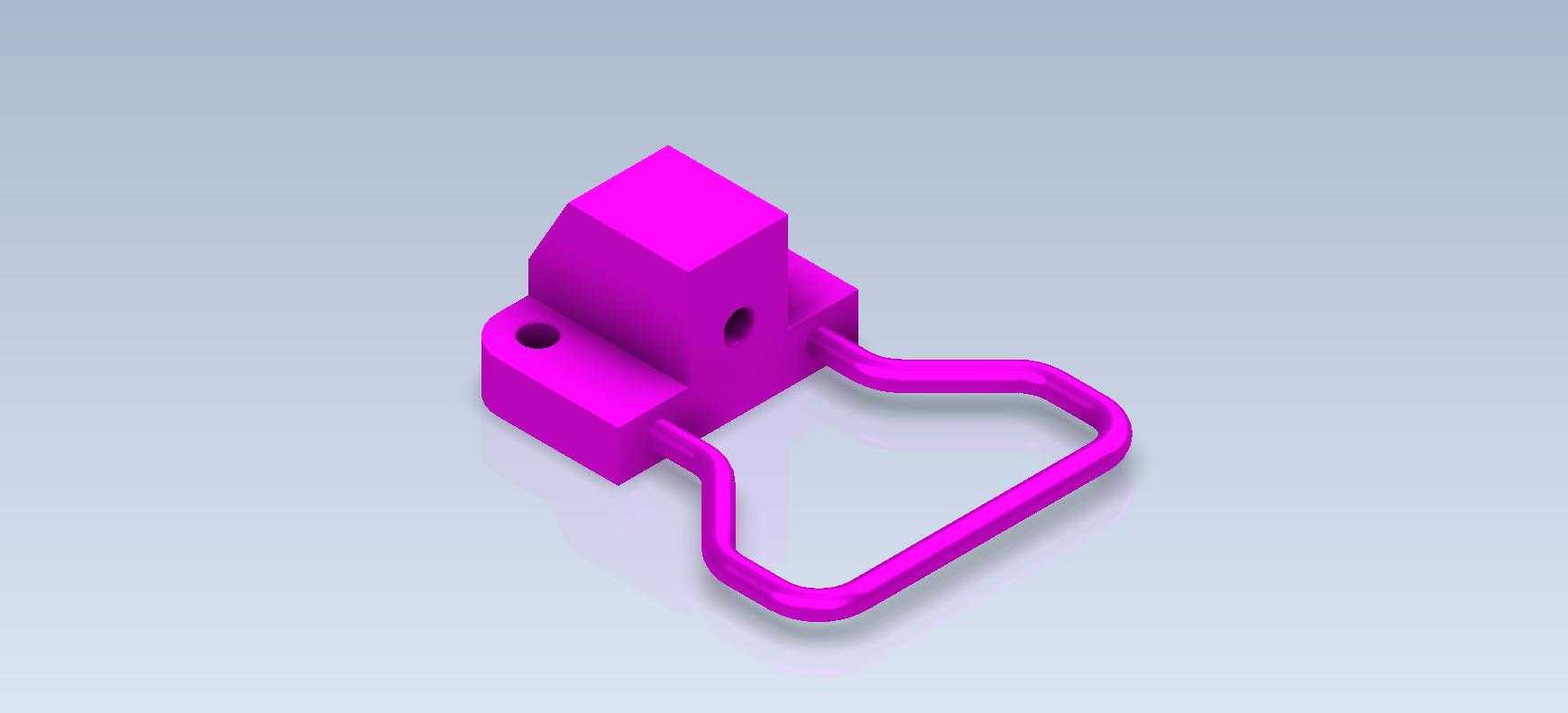

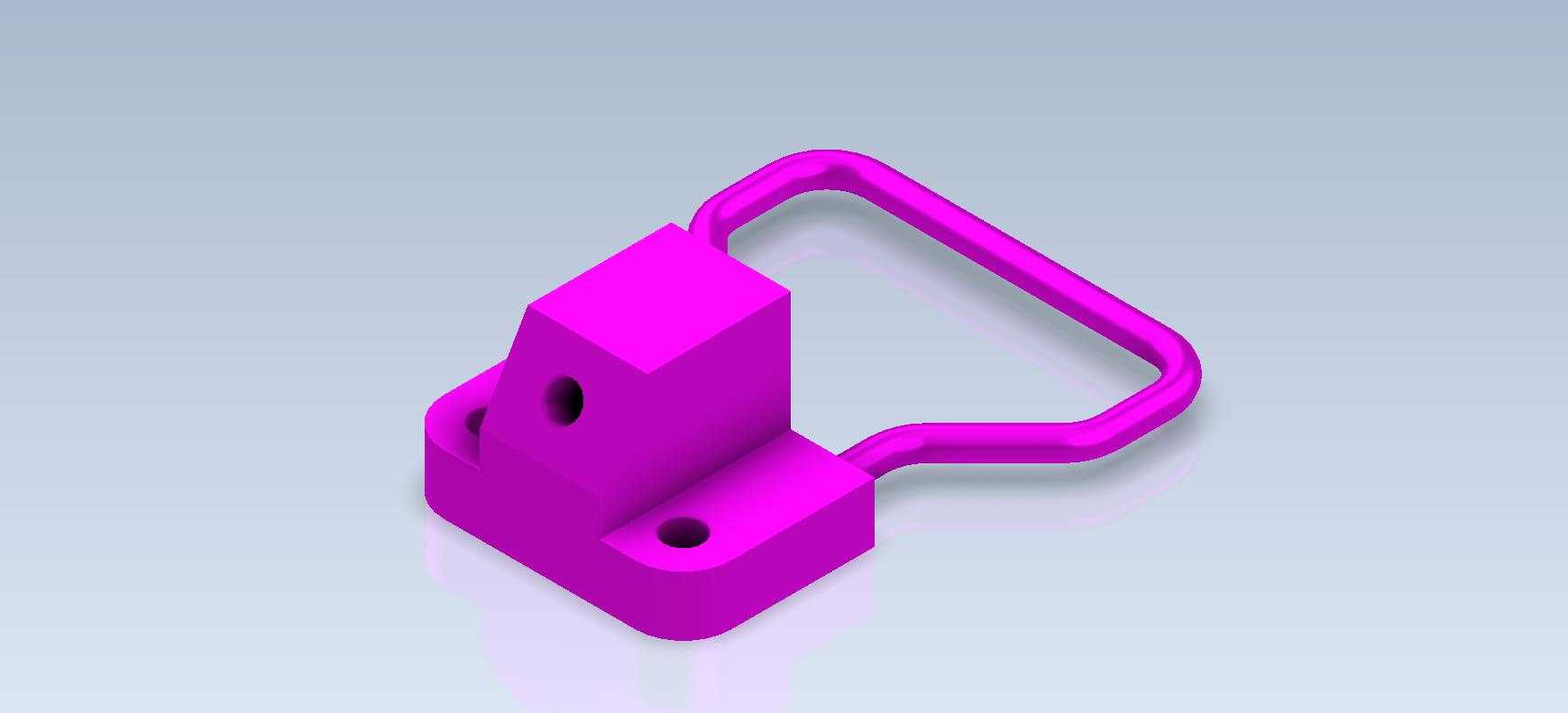

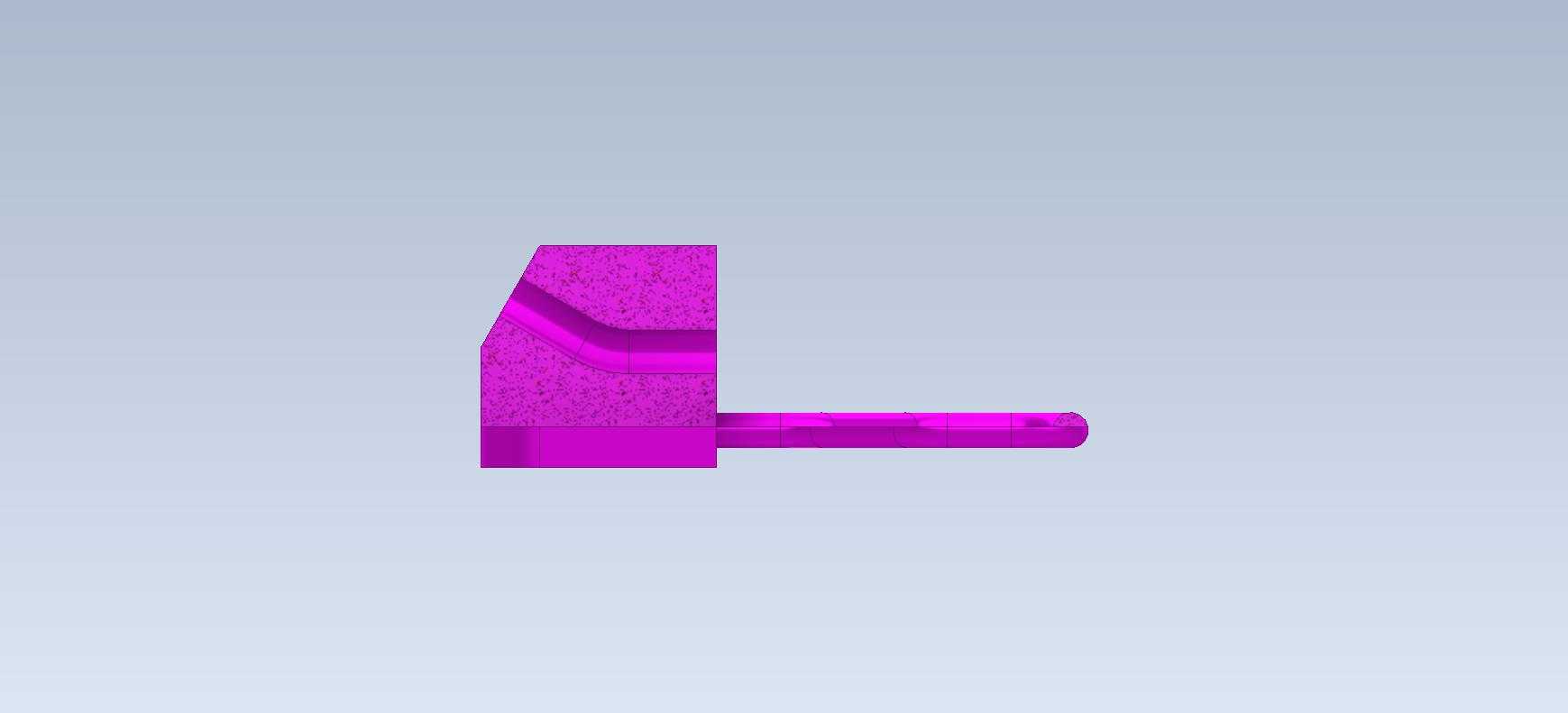

　　这个带环形提手的支座类零件，在小型工装夹具、桌面级检测工位、轻型设备挂载场景里十分常见，日常生产中多用来作为小型传感器、气动元件、走线支架的安装载体，区别于厚重的大型焊接支座，这类一体成型的结构件自重更轻，单人即可完成拆装移位，适配频繁调整工位的柔性生产线需求。从功能特性来看，主体的阶梯块状基座承担核心承载作用，基座上开设的两个沉头安装孔，对应M4或者M5规格的内六角圆柱头螺钉，安装时螺钉头可以完全沉入孔内，不会突出基座表面干涉上方搭载的元件，基座立面开设的横向通孔，既可以作为定位销孔穿入圆柱销实现相邻零件的精准对位，也可以作为过线孔让小型传感器的线缆从孔内穿出，避免线缆外露被剐蹭破损。延伸出来的闭合环形提手，并非装饰结构，

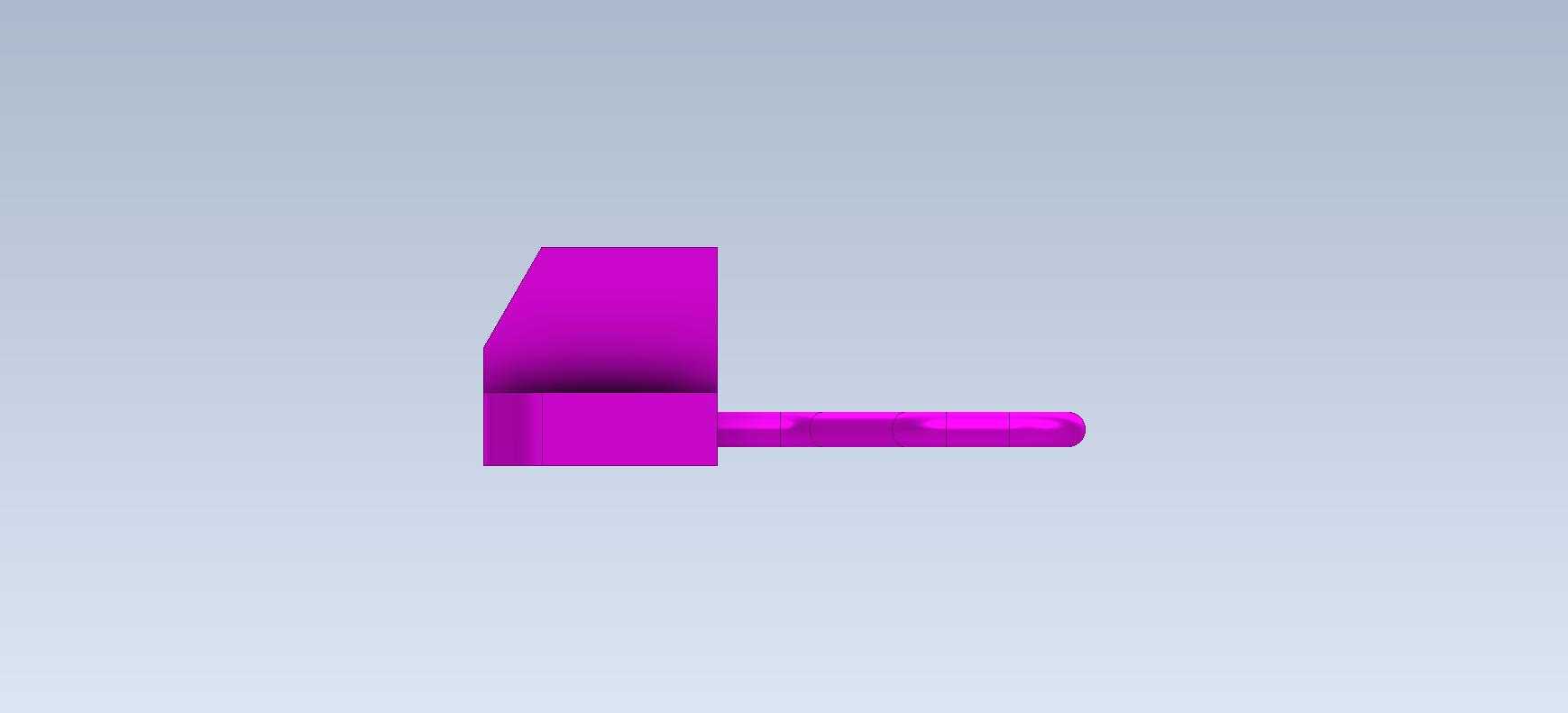

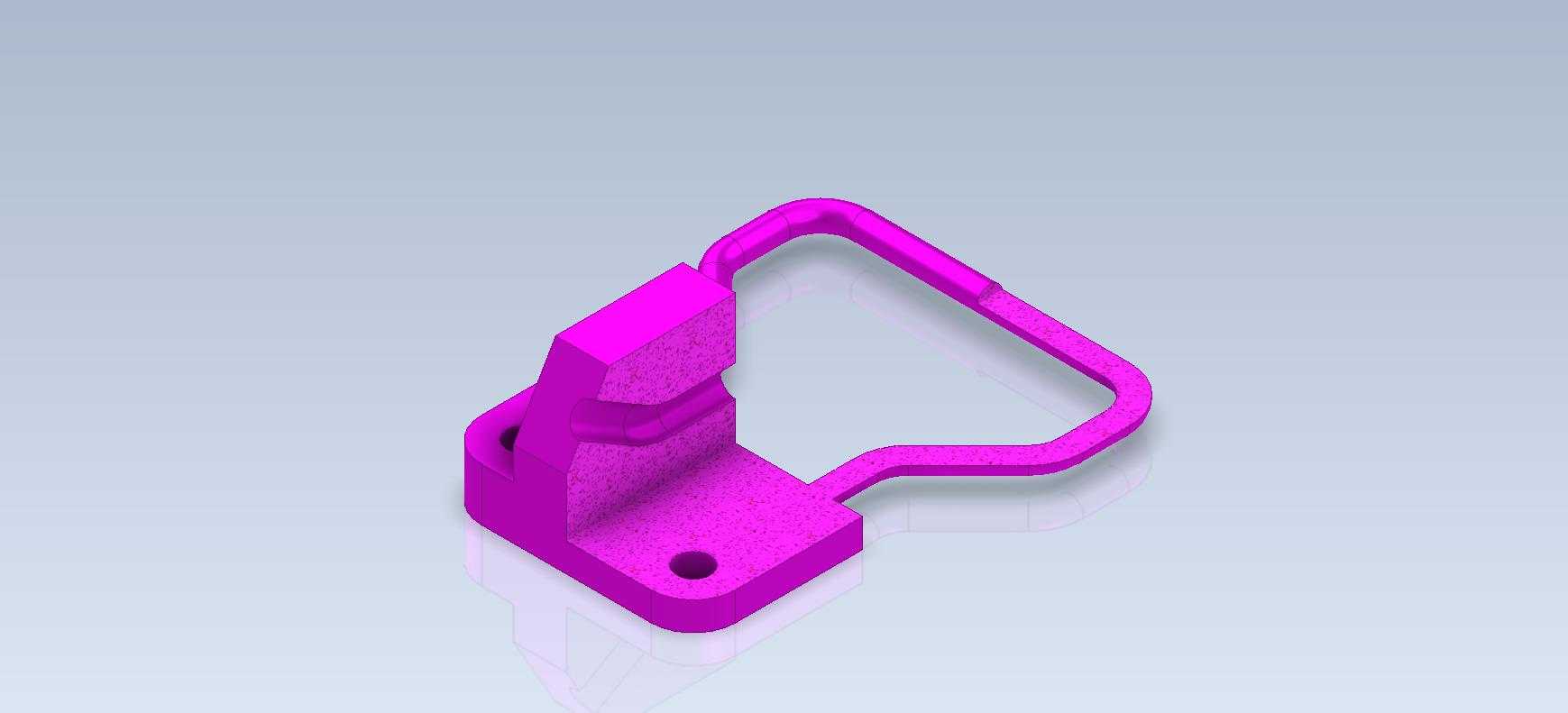

　　实际使用中一方面可以作为手持施力点，在需要快速拆装移位的时候，操作人员手指穿入环内即可直接提拿零件，不需要额外抓取基座棱角避免打滑磕碰，另一方面环形结构也可以作为临时的走线挂点，在工位调整时把富余长度的线缆临时挂在环上，避免线缆垂落卷入周边的运动机构。设计思路上采用了一体化建模逻辑，没有拆分多个零件装配，整体通过拉伸、倒圆角、扫掠这些基础特征即可完成建模，基座的所有棱边都做了R1到R2的圆角处理，既避免加工后锐边割手，也能减少应力集中，尤其是提手和基座连接的根部位置，做了渐变的圆弧过渡，避免提手受拉时根部出现应力断裂的问题，环形提手的截面采用圆形截面，握持时的贴合度更好，不会像方形截面那样硌手。从安装边界来看，

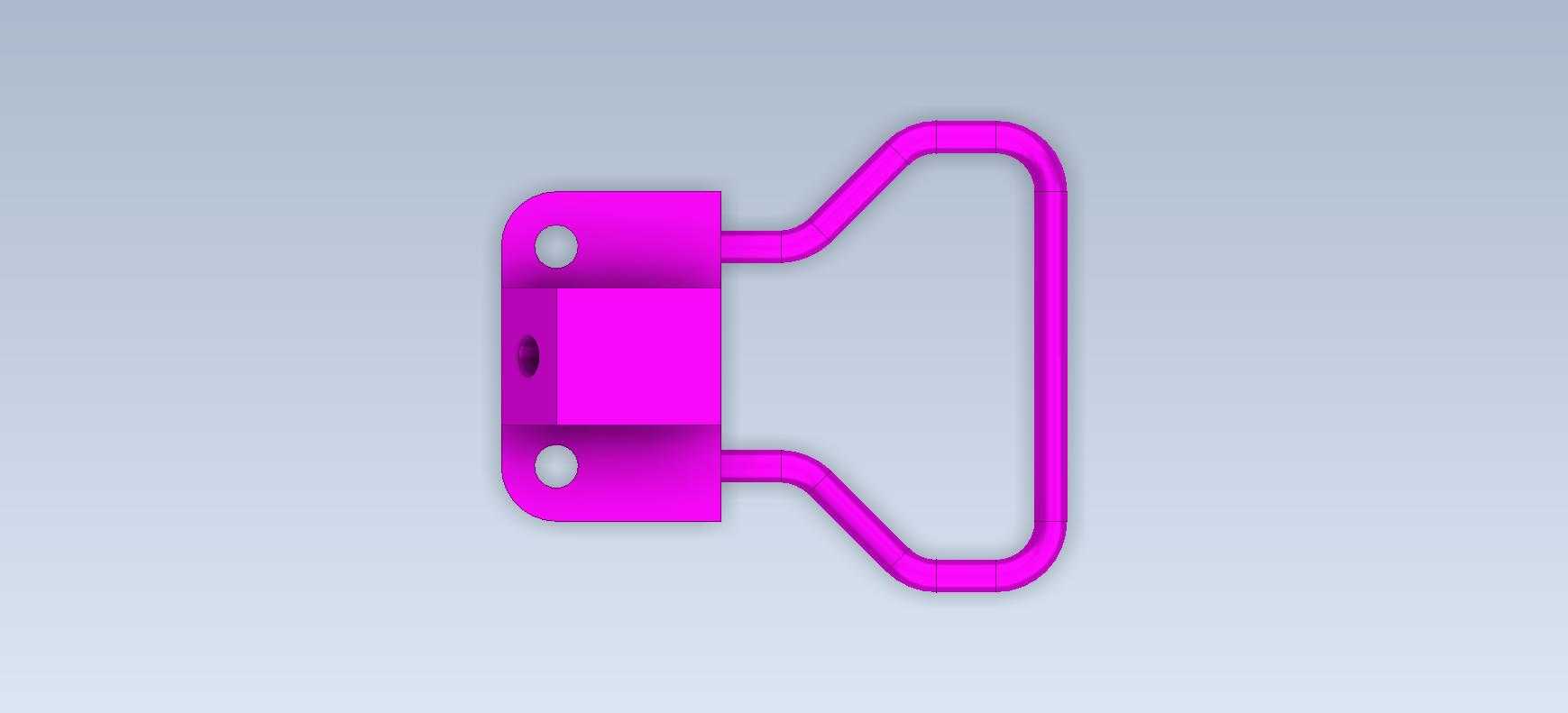

　　基座的底面为完全平整的安装基准面，没有凸起或者凹槽，安装时可以直接贴附在型材台面、钢板安装面或者设备的立面上，两个安装孔的中心距按照常用的安装间距设置，适配市面上多数标准小型安装位的孔位尺寸，不需要额外重新打孔适配，零件的整体外轮廓尺寸控制在掌心可握持的范围，安装后不会占用过多的工位空间，提手的环形内空尺寸刚好可以容纳成人四根手指穿过，提拿时受力均匀不会出现局部压手的情况。建模过程中需要注意几个工程细节，首先是沉头孔的深度要和所选螺钉的头部长度匹配，保证螺钉锁紧后端面不高出基座表面，其次是提手和基座连接的过渡位置要保证曲面连续，不要出现尖锐的连接棱，否则后续不管是3D打印样件还是机加工金属件，这个位置都容易出现应力集中断裂的问题，

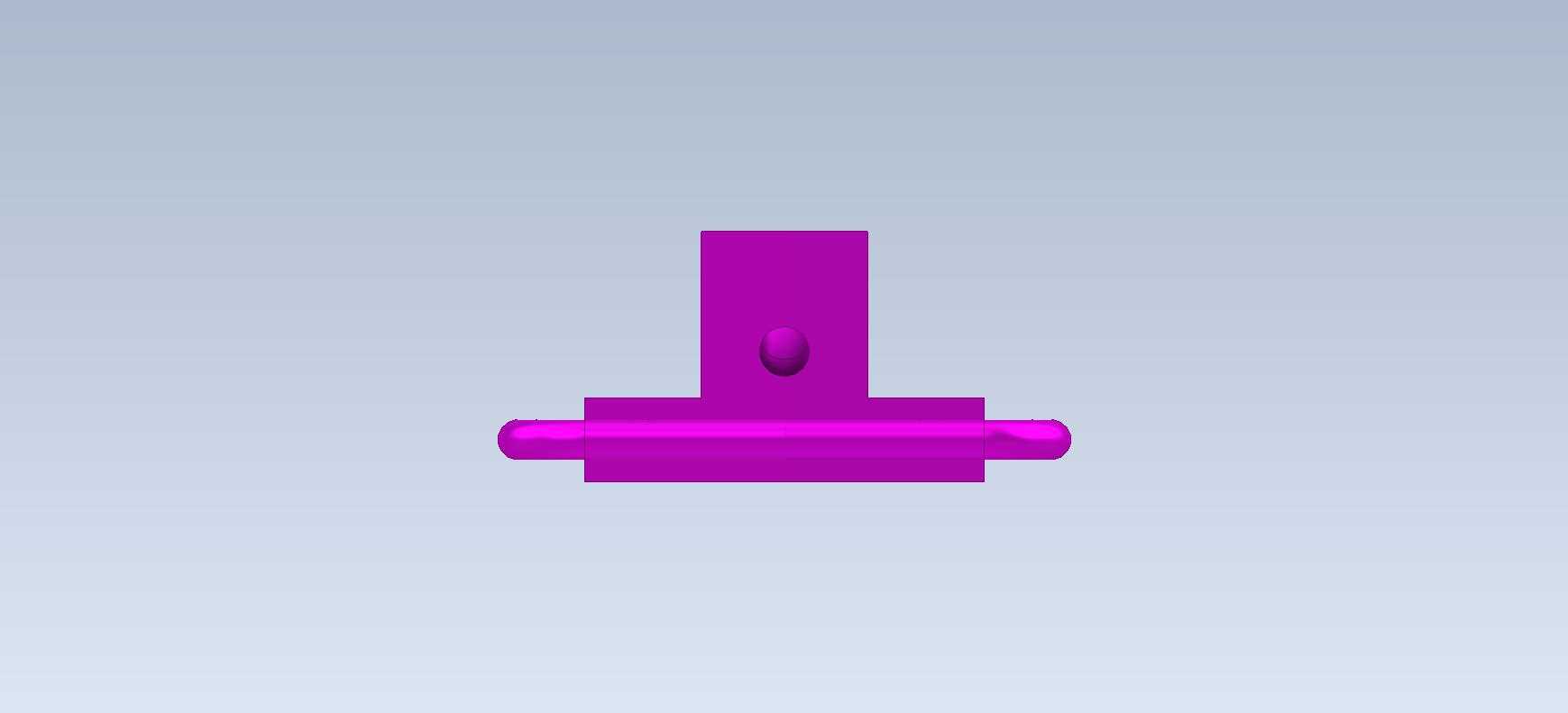

　　另外基座立面的通孔位置要和上方搭载元件的出线位置对齐，避免线缆穿过时出现过度弯折影响使用寿命。这类零件虽然结构不复杂，但是涵盖了机械结构设计里最基础的安装基准设置、应力集中规避、人机工程适配、安装孔位匹配这些核心知识点，很适合刚接触三维建模的设计人员练习基础特征的使用，理解零件设计不是单纯画外形，而是要结合实际使用场景的安装、操作、维护需求来调整每一处结构细节，比如提手的高度如果做的太低，手指穿入时会被基座挡住，做的太高又会增加整体占用空间，还容易在搬运过程中被其他物件勾挂，合适的高度是在满足手指穿入的前提下尽可能压低环的高度，兼顾使用便利性和结构紧凑性。另外零件的壁厚设置也遵循了均匀壁厚的原则，基座部分的实体厚度和提手的截面直径保持相近的尺寸，不管是采用注塑工艺生产塑料件，还是采用铝合金铣削加工金属件，都不会出现局部壁厚差异过大导致的缩痕、加工变形问题，基座底部的两个安装孔周边做了轻微的凸台加厚，避免螺钉锁紧时压力过大导致基座边缘开裂。
