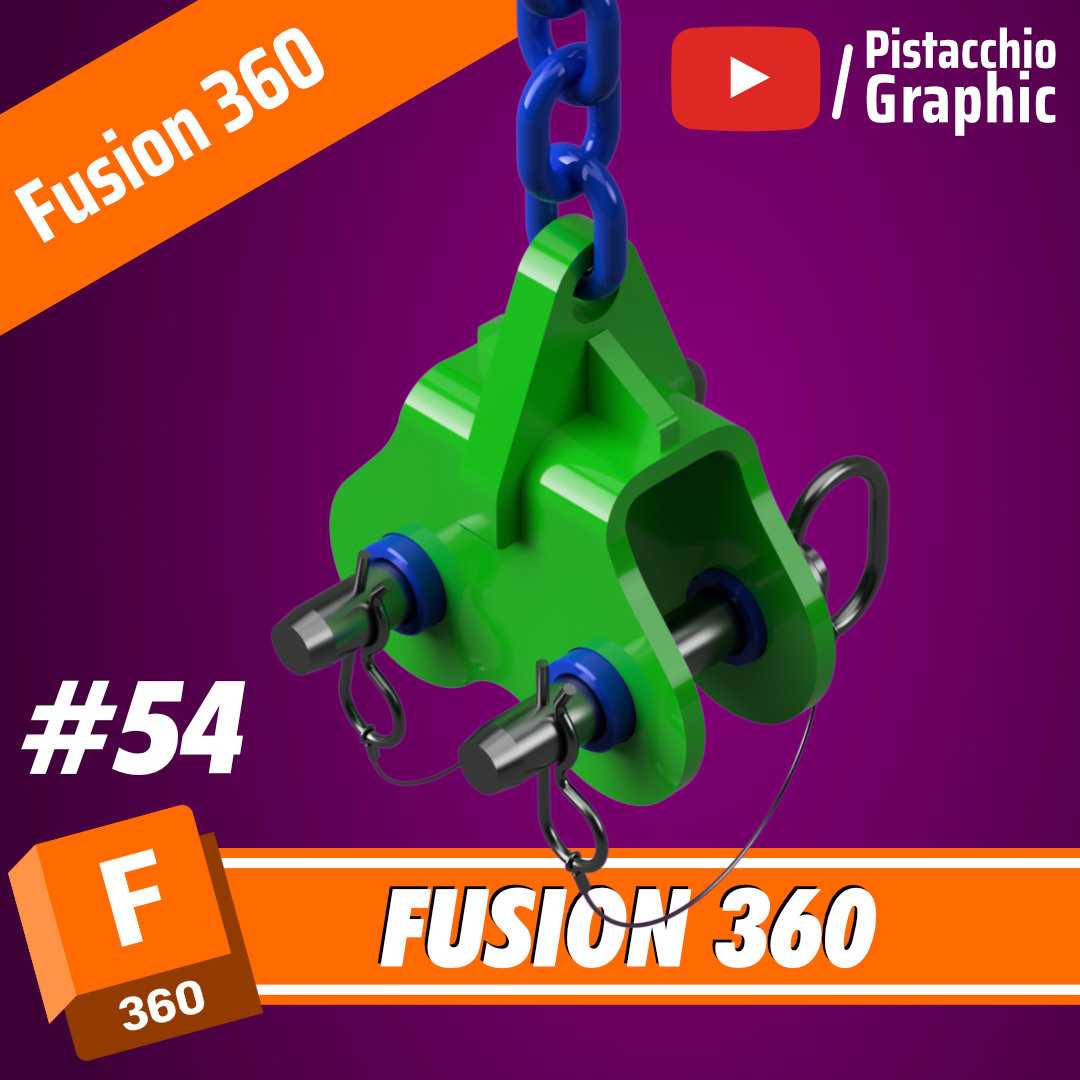

夹钳式起重吊具结构设计方案

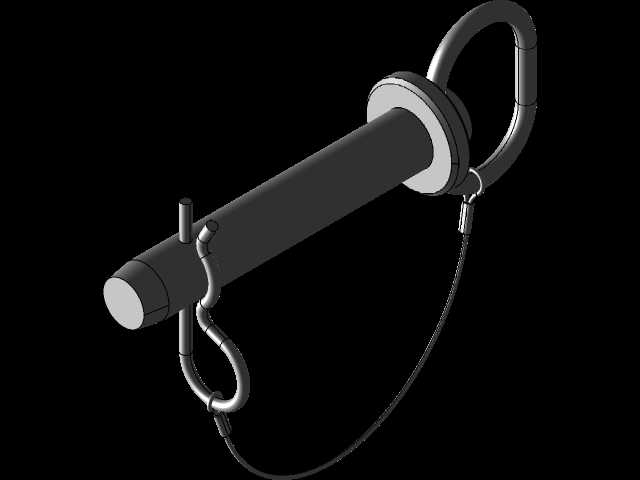

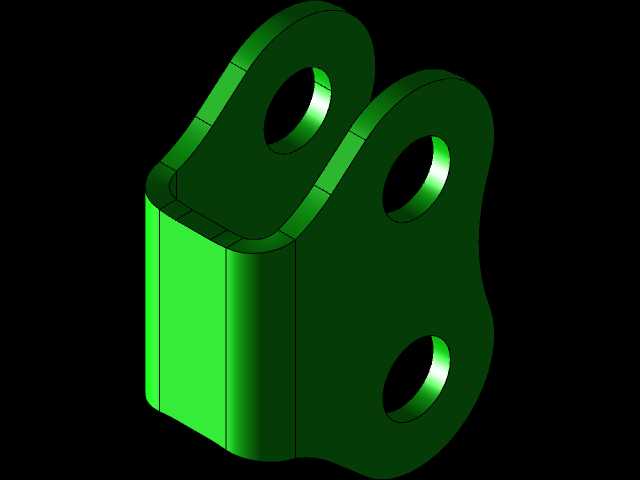

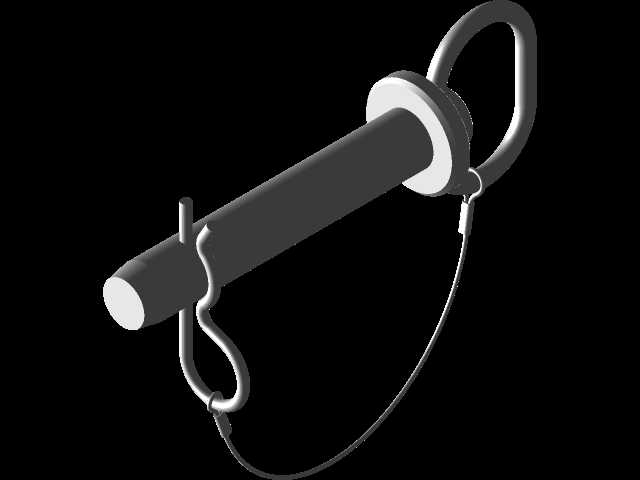

　　在车间物料转运、重型工件吊装、仓储装卸等作业场景中，夹钳式起重吊具是衔接起重设备与被吊工件的核心受力部件，其结构合理性直接决定吊装作业的安全性与作业效率。这款夹钳吊具采用对称式双钳口受力结构，整体通过上部吊环与起重链条连接，吊环与钳体主体采用一体化铰接基座设计，避免了多部件拼接带来的应力集中问题，铰接位置采用贯穿式销轴配合开口销防脱结构，销轴两端预留足够的安装拆卸空间，日常维护时可直接敲击取出销轴完成磨损件更换，无需整体拆解钳体。钳体主体采用箱型截面结构设计，相比传统板式钳体，箱型结构在同等自重下抗扭、抗弯性能提升40%以上，可有效抵消吊装过程中工件晃动带来的侧向冲击力，避免钳体出现塑性变形。钳口位置未采用额外的齿面防滑结构，

　　而是通过钳体闭合时的自锁角度实现夹持力随吊重自动增益，当吊重增加时，钳口对工件的正压力同步增大，配合钳口内侧的圆弧过渡面，可适配不同截面尺寸的轴类、块状工件夹持，不会对工件表面造成压痕损伤，适合精加工成品工件的吊装转运。从安装边界来看，吊具上部的吊环内孔尺寸适配常规标准起重链条的链环直径，铰接销轴的直径与钳体基座的销孔采用H8/f7间隙配合，安装时无需额外修配即可完成装配，钳体完全张开时的最大开口尺寸可覆盖常规车间吊装的中小型工件尺寸范围，闭合状态下的最小夹持尺寸可满足小规格棒料、异形件的吊装需求。设计过程中对钳体的受力路径做了完整的拓扑优化，将非受力区域的材料做了合理去除，在保证整体结构强度满足额定吊重要求的前提下，

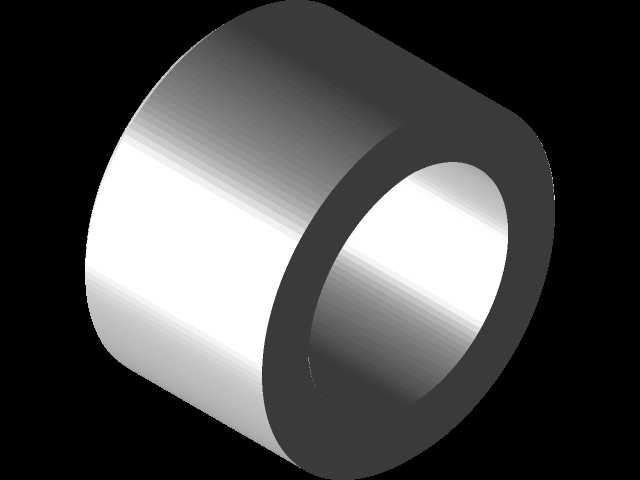

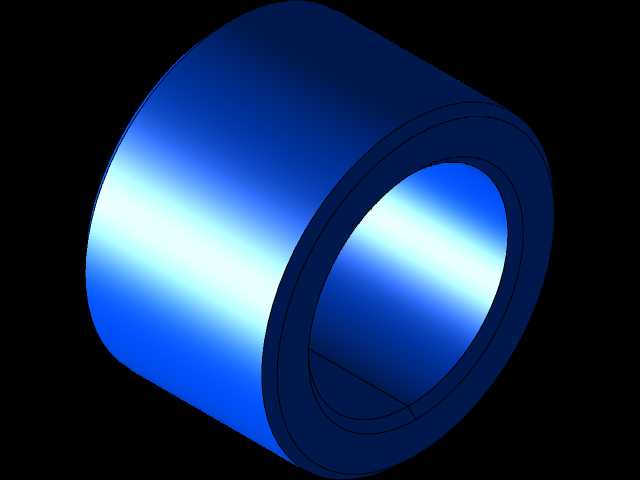

　　尽可能降低吊具自重，减少起重设备的无效负载。钳体两侧的铰接位置设置了防尘挡圈，可阻挡车间内的铁屑、粉尘进入销轴配合面，减少铰接部位的磨损，延长吊具的整体使用寿命。在实际作业场景中，这类夹钳吊具可直接配套环链电动葫芦、桥式起重机、门式起重机使用，无需额外改装连接接口，相比传统的吊带、钢丝绳捆绑吊装，使用该夹钳可大幅减少工件捆绑、解绑的辅助作业时间，单人即可完成吊装对位操作，尤其适合批量工件的连续转运作业。钳体的开合通过上部吊环的升降自动实现，起吊时吊环受力上提，带动两侧钳臂绕中部销轴转动实现钳口自动收紧，下放工件至支撑面后吊环松弛，钳口在自重作用下自动张开，无需额外的手动锁紧或解锁操作，作业过程无额外操作步骤，

　　可有效降低吊装作业的操作复杂度，减少人为操作失误带来的安全隐患。结构设计时充分考虑了不同作业环境的适配性，所有受力部件的应力均控制在材料屈服强度的安全系数范围内，即使在频繁启停、小幅冲击的吊装工况下，也不会出现结构失效问题，铰接销轴采用表面淬火处理，表面硬度满足长期反复转动摩擦的使用要求，避免长期使用后销轴出现磨损变形导致钳体晃动量过大。钳体的外形轮廓做了圆角过渡处理，没有尖锐的外凸棱角，可避免吊装过程中刮碰工件或作业人员，提升作业过程的安全性。
