可调式角度固定安装支架结构设计

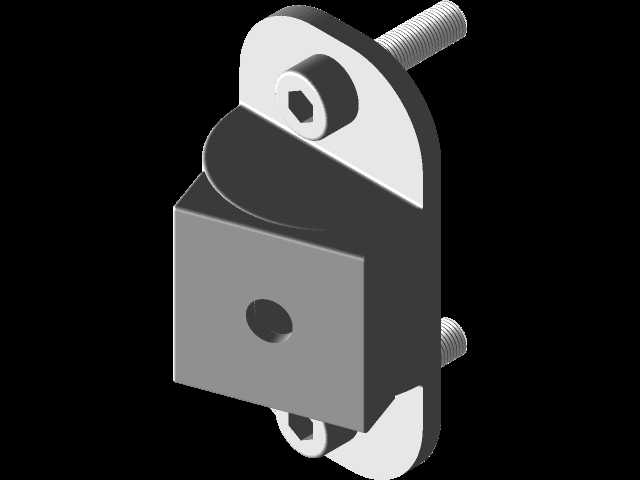

　　这类可调角度安装支架，在小型自动化设备的外设加装、桌面工装的功能模块固定、3D打印定制化治具的搭建场景中应用十分广泛，区别于传统一体式焊接固定座，它的核心优势在于无需二次拆焊就能快速调整搭载部件的俯仰角度，适配不同工位的操作视角与安装空间限制。从结构组成来看，整个支架分为底座、铰接转动副、上部承载台三个核心部分，底座采用两端延伸的耳式设计，每个耳位预留内六角螺栓安装孔，可直接通过标准紧固件固定在铝型材台面、钢板工作台或者设备外壳的预设安装位上，底座的底面做了0.2mm的平面度公差处理，安装后不会出现翘曲晃动的问题，两个安装孔的中心距按照常用的20系列、30系列铝型材的槽距做了适配，不需要额外加工转接板就能完成固定。

　　中间的铰接转动副采用半圆弧面配合结构，上部承载台的圆弧凸面与底座的圆弧凹面贴合，接触面积达到整个圆弧面的75%以上，相比单点销轴铰接的结构，这种大面贴合的转动副在锁紧后能承受更大的侧向载荷，不会出现长期使用后铰接点松旷、角度偏移的问题，转动角度范围覆盖0到45度的俯仰调节，能满足大部分传感器安装、小型操作面板固定、工装定位块调整的角度需求，锁紧方式采用侧面穿装的紧定螺钉结构，调整到目标角度后拧紧螺钉，就能依靠圆弧面之间的静摩擦力锁定位置，锁紧后承载1.5kg以内的部件不会出现角度滑移。上部承载台为矩形平板结构，台面中心预留一个贯通安装孔，可通过螺栓直接固定待搭载的功能部件，台面的四个边角做了R2的圆角处理，

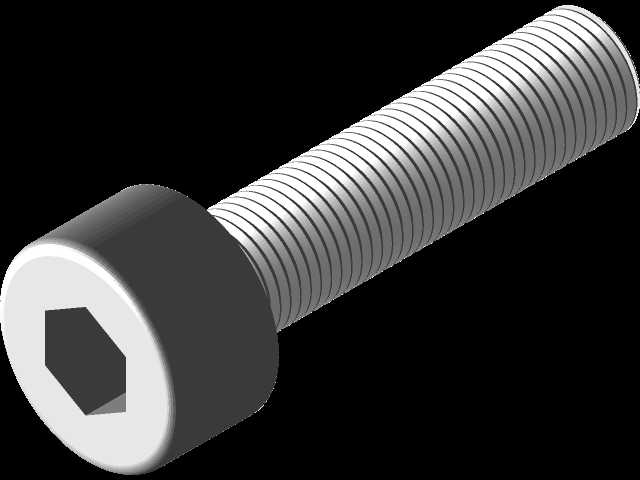

　　避免安装操作时划伤操作人员，承载台的厚度经过受力校核，在满载荷状态下台面的最大变形量不超过0.05mm，不会因为承载变形导致搭载部件的位置精度下降。设计过程中优先考虑了安装的便捷性，整个支架的所有棱边都做了C0.5的倒角处理，没有尖锐的毛刺边，组装时不需要额外修磨就能直接使用，转动副的配合间隙控制在0.1mm以内，既保证转动调整时顺滑无卡滞，又不会因为间隙过大导致调整时出现旷量。安装边界方面，支架整体收拢状态下的总高度不超过30mm，底座的最大外轮廓宽度为60mm，长度为80mm，即使在狭窄的设备内部安装空间里也能顺利布置，不会和周边的管线、其他结构件产生干涉，两个底座安装孔的孔径适配M5的标准内六角螺栓，

　　不需要定制特殊规格的紧固件，现场安装时可以直接取用常用的标准五金件完成装配。在实际产线应用中，这类支架常用来固定小型光电传感器、工位扫码枪、小型导向料道、桌面作业的小型定位挡块，相比固定式的安装座，它能在设备调试阶段快速调整部件的工作角度，大幅缩短调试周期，尤其是在多品种小批量的柔性生产工位上，不需要重新加工安装座，只需要松开锁紧螺钉调整角度再锁紧，就能适配不同产品的生产需求，减少了工装改制的成本与时间。结构的受力路径设计也十分合理，承载台受到的垂直载荷会通过圆弧贴合面均匀传递到底座上，再通过底座的两个安装点分散到安装基础上，不会出现应力集中的薄弱点，即使在频繁调整角度的使用场景下，铰接面的磨损量也极小，长期使用后依然能保持稳定的锁紧力与角度精度。
