带镂空沥水结构的圆形塑料滤器造型设计

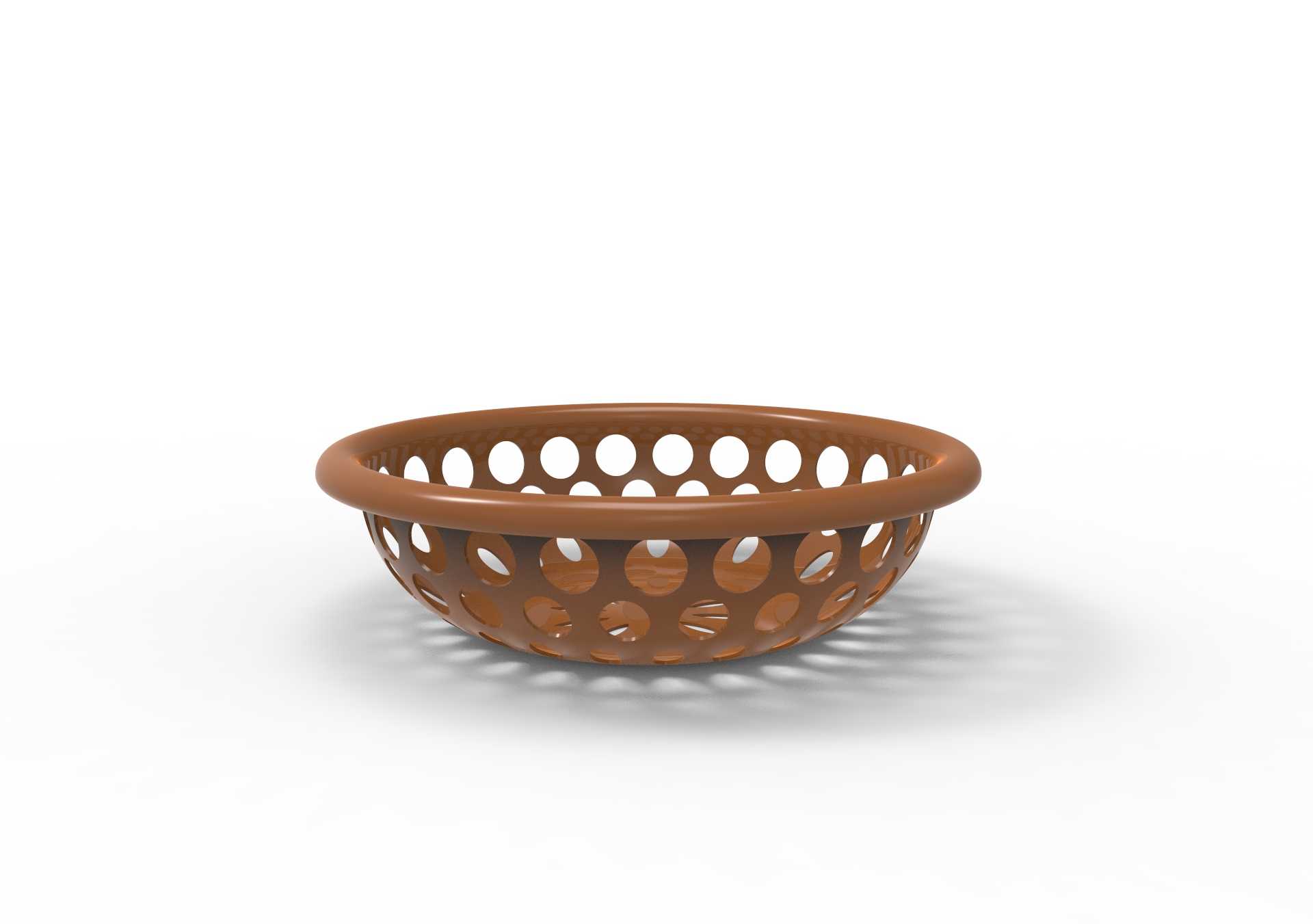

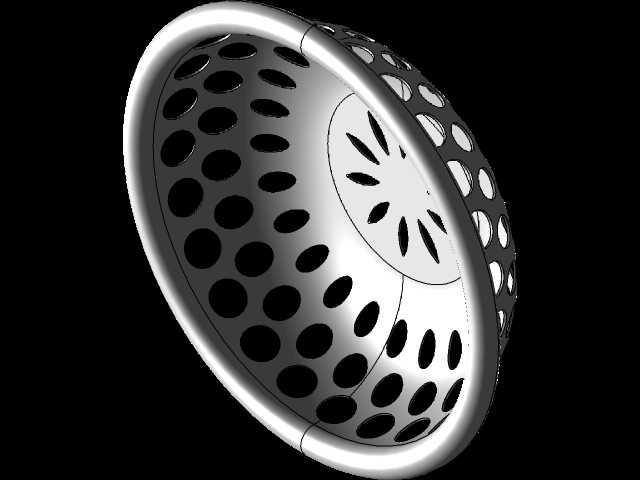

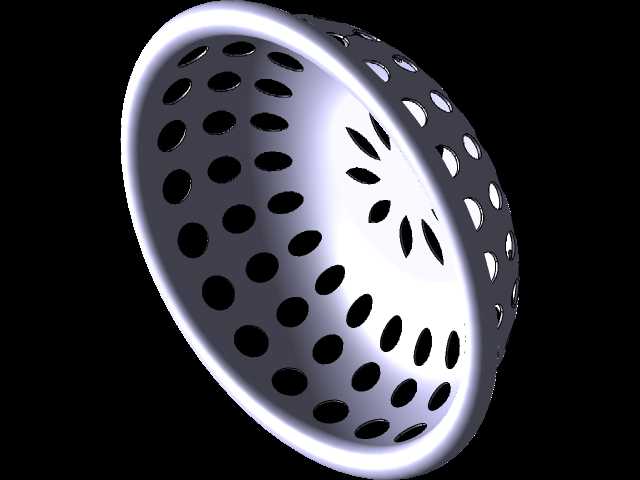

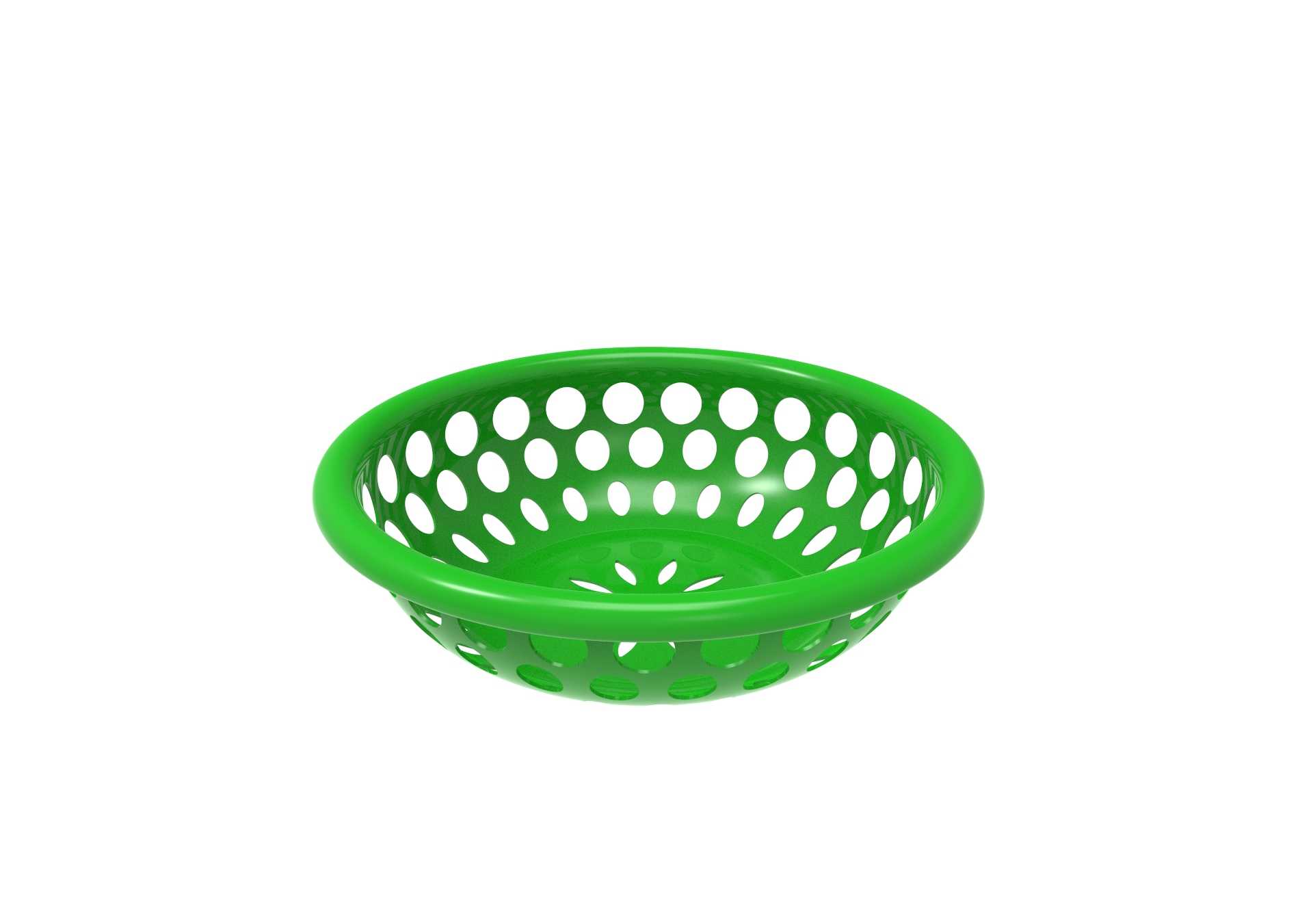

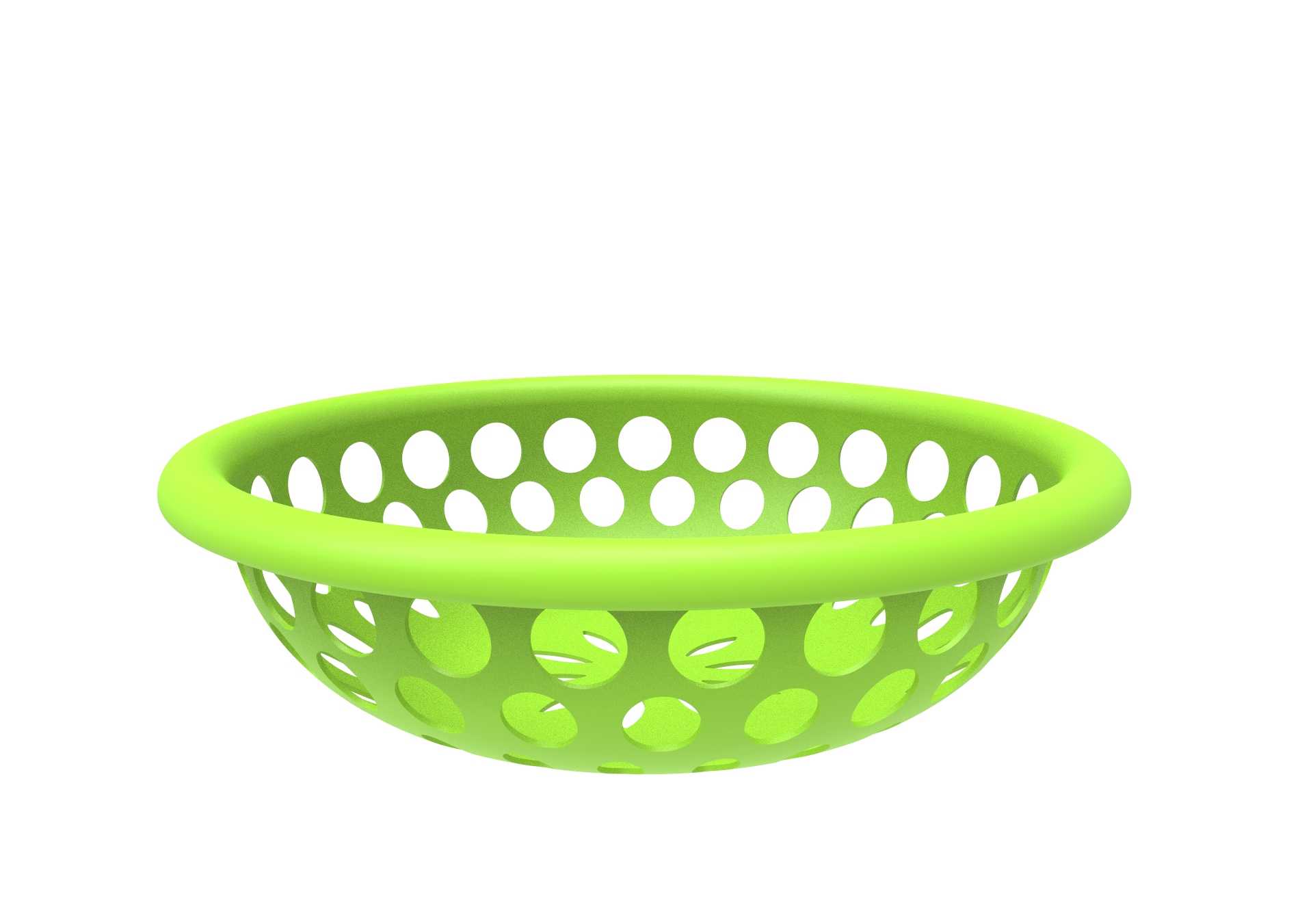

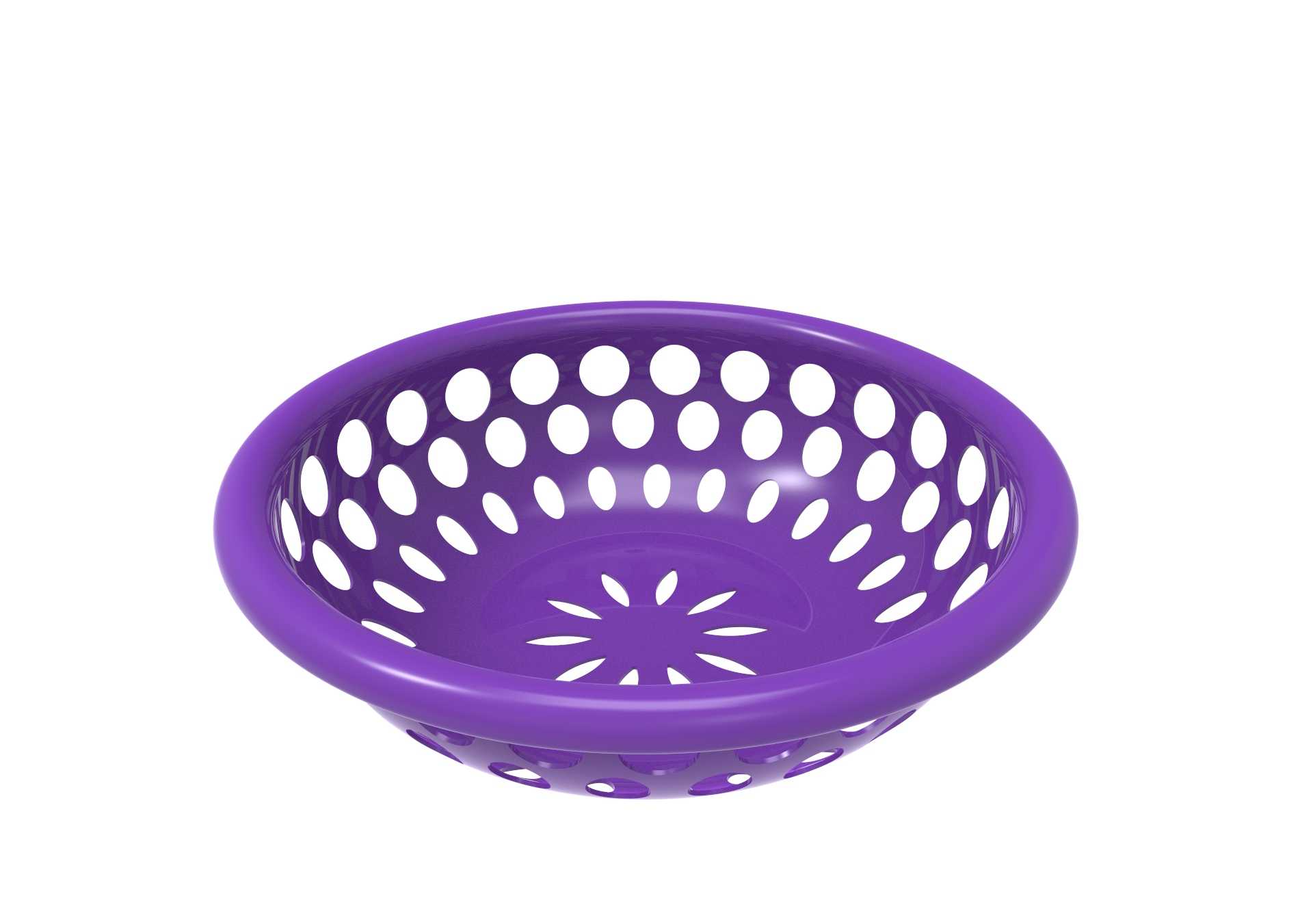

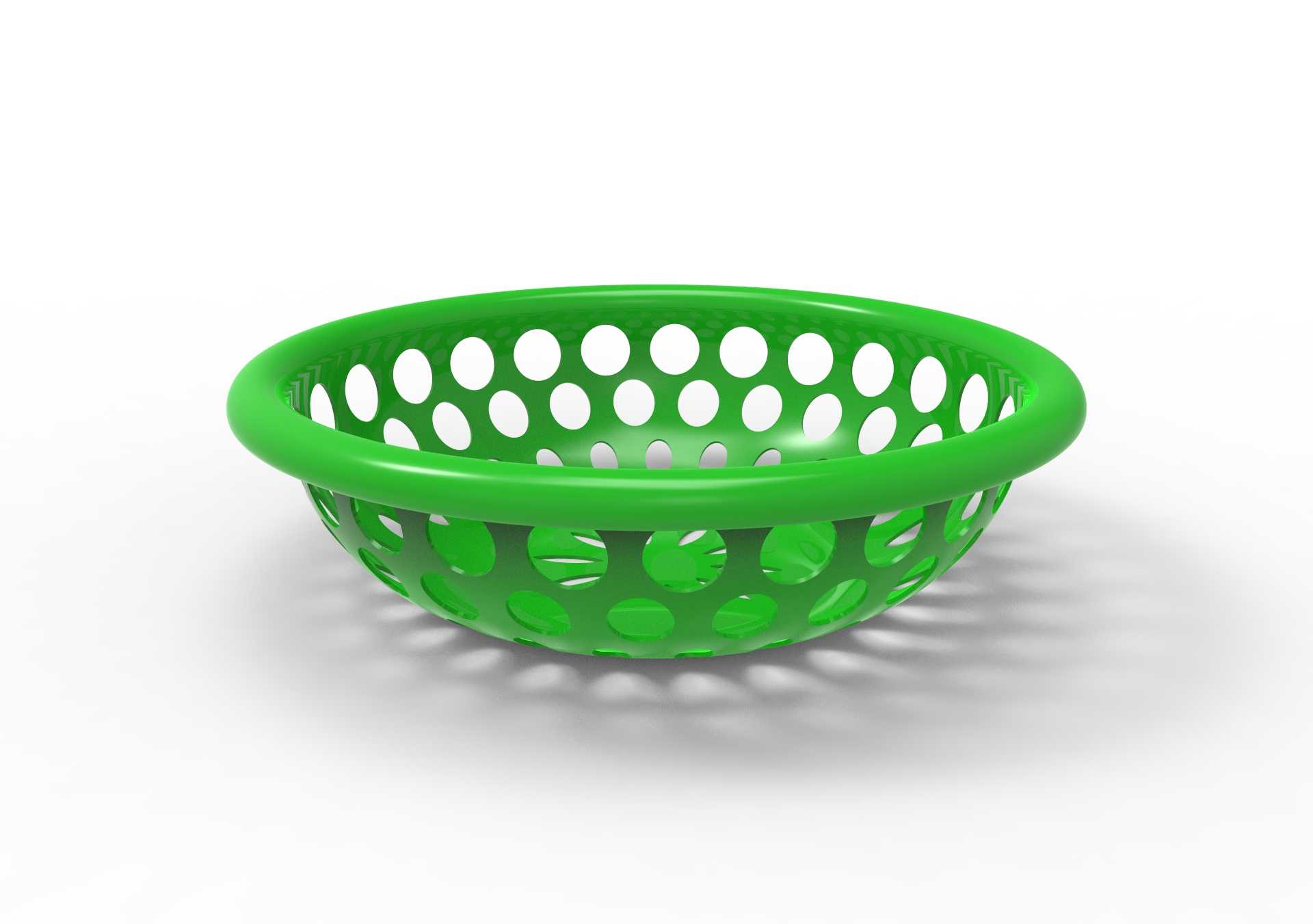

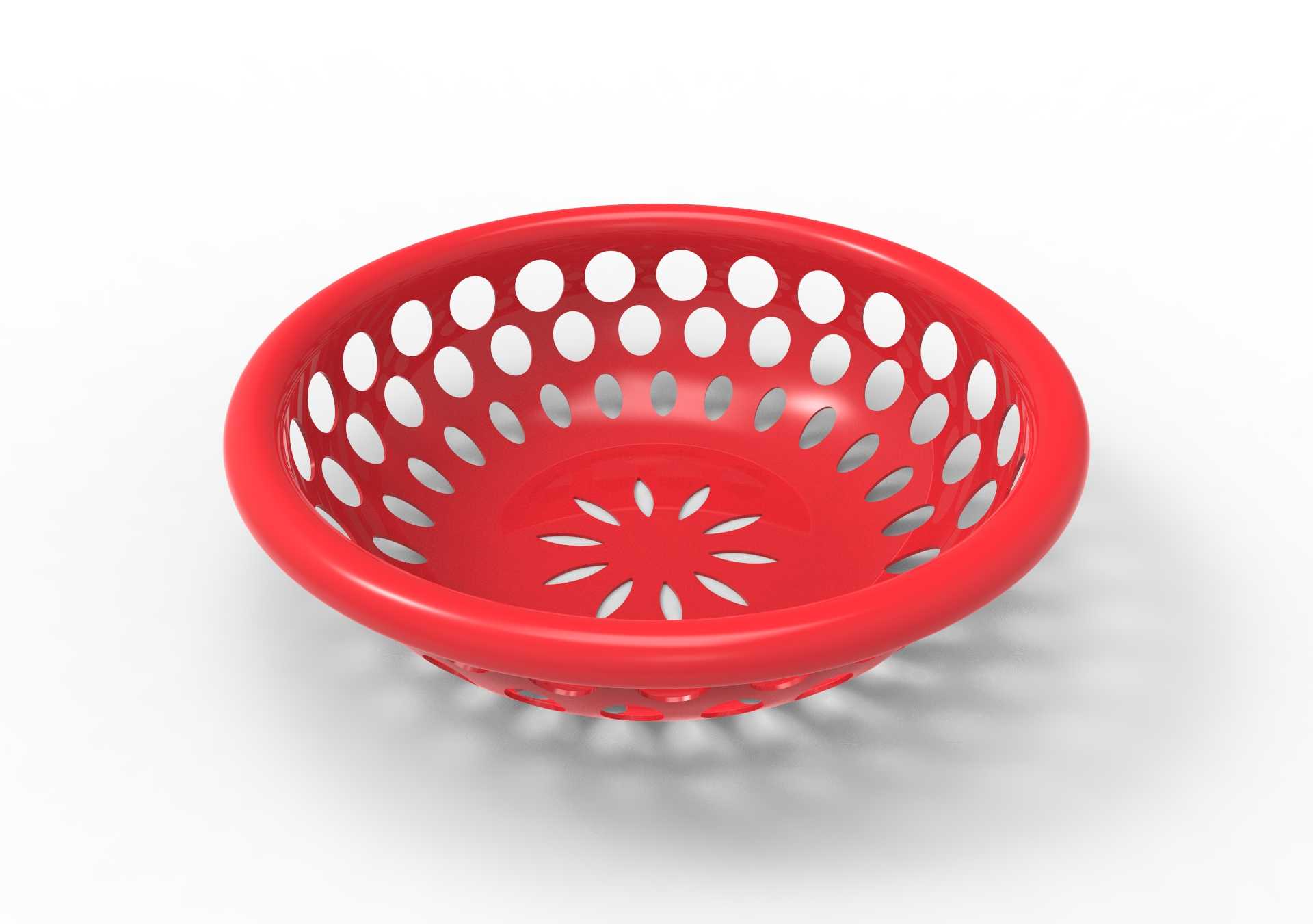

　　日常物料筛分、液体固液分离场景里，这类带均匀镂空的圆盆形滤件是普及率极高的功能件，不管是餐饮后厨清洗食材时沥除积水、工业生产线上筛分小尺寸颗粒物料，还是民用场景里盛放需沥干的物件，都能看到这类结构的应用。从结构设计逻辑来看，这类滤件采用宽边卷沿的盆型结构，上沿做加厚圆弧卷边处理，一方面是提升整个构件的边缘刚度，避免薄壁塑料件在受外力挤压时出现边缘开裂、变形的问题，另一方面卷边形成的圆滑接触面，不管是手持挪动还是卡入配套的盛接容器口沿，都能避免锐边划伤，同时保证卡接定位的稳定性。滤件的侧壁与底部采用连续渐变的镂空孔布局，侧壁的孔洞采用圆形通孔，沿周向分层排布，越靠近上沿的孔洞直径越大，越靠近盆底的孔洞直径逐步缩小，

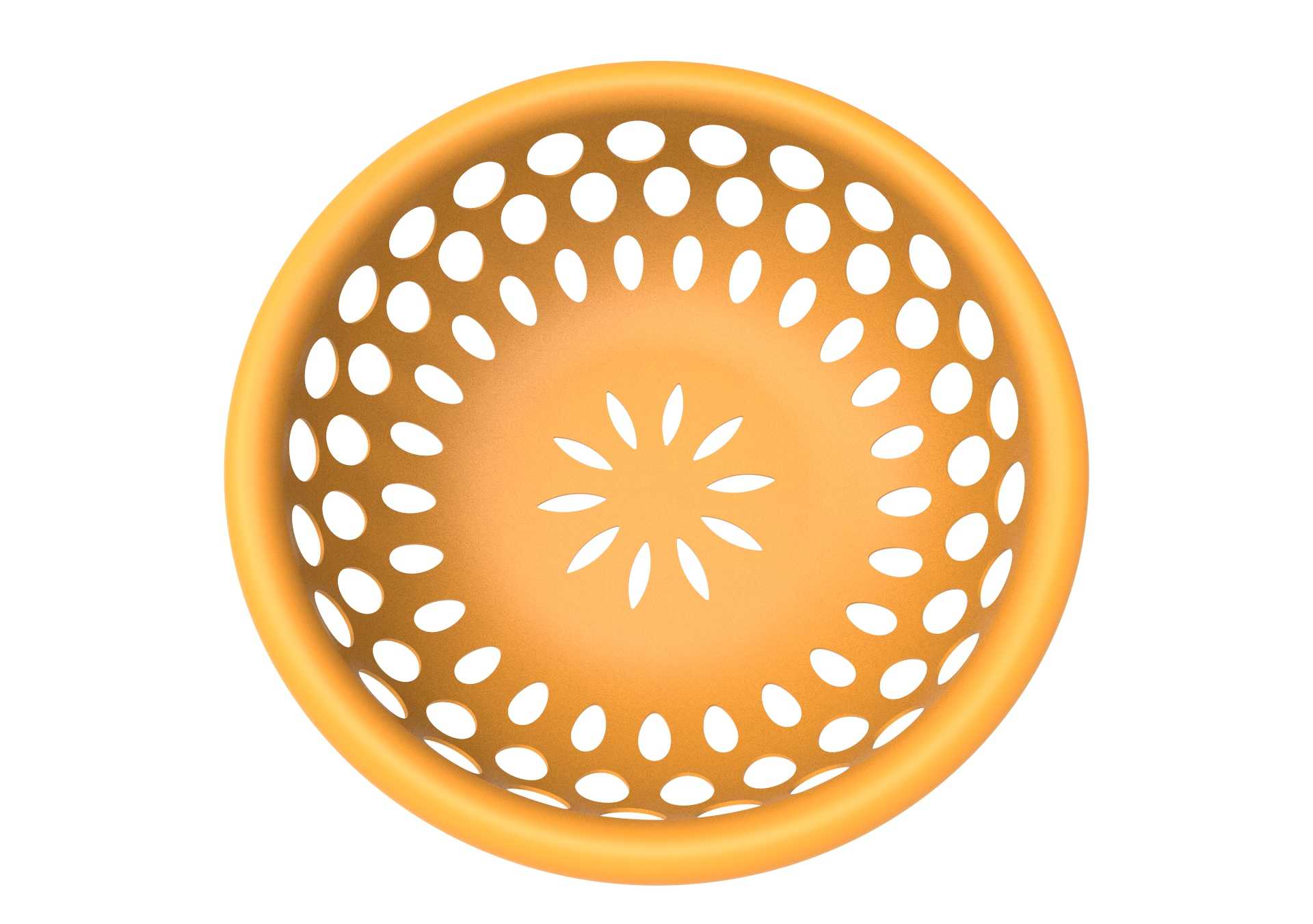

　　底部的孔洞则采用均匀密布的小圆孔，这种排布逻辑是考虑到沥水或筛分时，物料堆积在盆底位置，更小的孔径可以避免小尺寸物料从孔中漏出，而侧壁的大孔径可以在滤件倾斜倾倒时，快速让液体从侧壁流出，提升沥除效率，同时侧壁的孔洞也能减少整个构件的材料用量，降低注塑生产时的原料成本，还能减轻整体重量，方便日常挪动使用。从安装适配的边界来看，这类滤件的上沿外径是核心安装尺寸，设计时需要匹配常用的盛接容器内径，保证卷沿可以平稳搭在容器口沿，不会出现滑落的问题；滤件的整体深度需要控制在合理范围，既要保证足够的盛放容积，又要避免深度过大导致底部与盛接容器的存液区接触，造成沥干后的物料再次被积液浸泡；底部做微圆弧过渡，没有尖锐的直角结构，

　　一方面是避免直角位置出现应力集中，提升构件的抗冲击性能，另一方面圆弧过渡的内壁不会残留物料死角，日常清洗时可以快速冲净内壁残留的杂物。在结构强度设计上，整个滤件的壁厚采用均匀薄壁设计，壁厚差控制在注塑工艺允许的范围内，避免注塑成型时出现缩痕、翘曲的问题；卷边位置的壁厚略大于侧壁壁厚，形成一圈加强筋结构，提升整个口沿的抗变形能力，哪怕是滤件盛满物料时，口沿也不会出现弯折变形。镂空孔的边缘都做了微小的圆角处理，避免孔边出现锐边，一方面是防止使用时划伤手部或刮损接触的物件，另一方面是避免孔边应力集中导致构件受冲击时从孔位开裂。这类滤件的曲面过渡全部采用大圆弧顺滑连接，没有突兀的结构折角，不管是注塑生产时的脱模流程，

　　还是日常使用时的清洁维护，都能减少结构死角带来的不便。实际使用中，这类滤件除了基础的沥水、筛分功能，宽边卷沿的设计还可以作为临时的手持受力点，挪动盛满物料的滤件时，手部握持卷沿位置可以均匀受力，不会因为局部压强过大导致手部不适；均匀排布的镂空孔也能保证通风效果，临时盛放需透气的物件时，也能避免闷存导致的变质问题。从建模实现的角度来看，这类构件的基础曲面采用旋转成型的方式构建，先绘制半剖面的轮廓线，旋转生成基础的实体盆型结构，之后通过阵列特征生成所有的镂空孔，孔位的排布需要提前计算周向与轴向的间距，保证所有孔位均匀分布，不会出现孔距过小导致的局部结构强度不足的问题，最后对所有锐边做倒圆角处理，完成整体结构的构建。需要注意的是，镂空孔与侧壁的相交位置需要做顺滑的过渡处理，避免出现建模时的零厚度面，保证后续导出到工程图或模具设计环节时，不会出现几何错误。
