50欧姆双向耦合器小型射频电路结构

　　在射频测试链路搭建、通信设备前端集成、微波信号监测系统的设计工作里，这类50欧姆阻抗的小型双向耦合器是链路中不可缺少的无源器件，很多刚接触射频结构设计的工程师容易忽略这类器件的安装边界与接口匹配，导致实际装机后出现驻波比超标、信号插损过大的问题，这个三维结构完整还原了器件的实体特征，能直接用于整机布局的干涉检查、安装空间预留。从实际使用场景来看，这类器件常被集成在通信基站的射频前端、实验室的测试治具、工业射频加热设备的信号采样回路里，核心作用是按固定耦合度将主链路的正向、反向射频信号按比例耦合出来，既不会过多影响主通路的信号传输，又能给功率检测、驻波监测模块提供可采集的小功率信号，避免检测回路直接接入主链路造成信号衰减或阻抗失配。

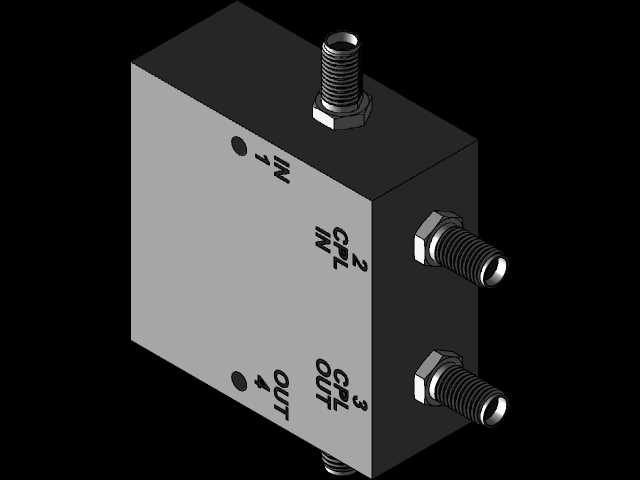

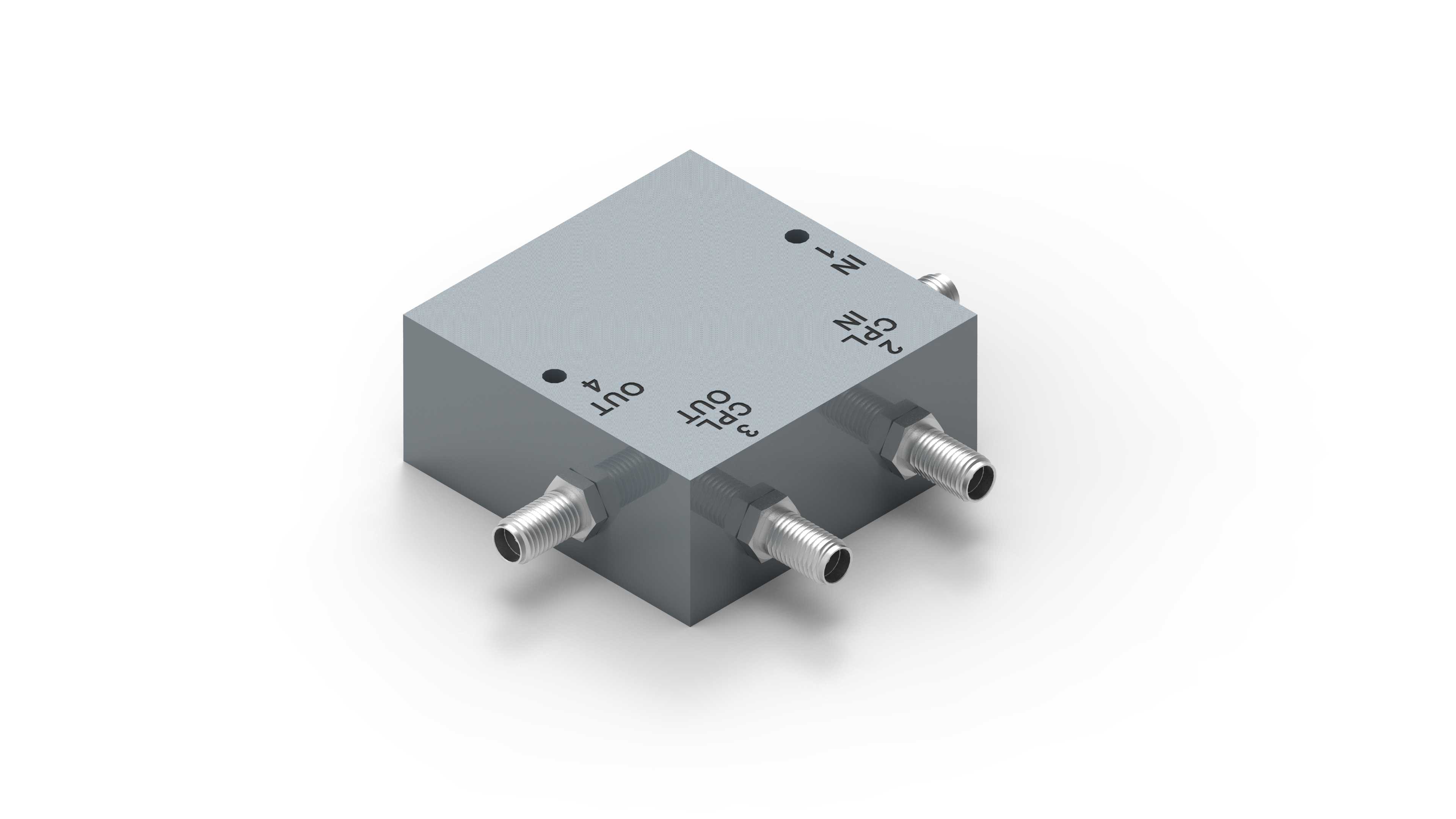

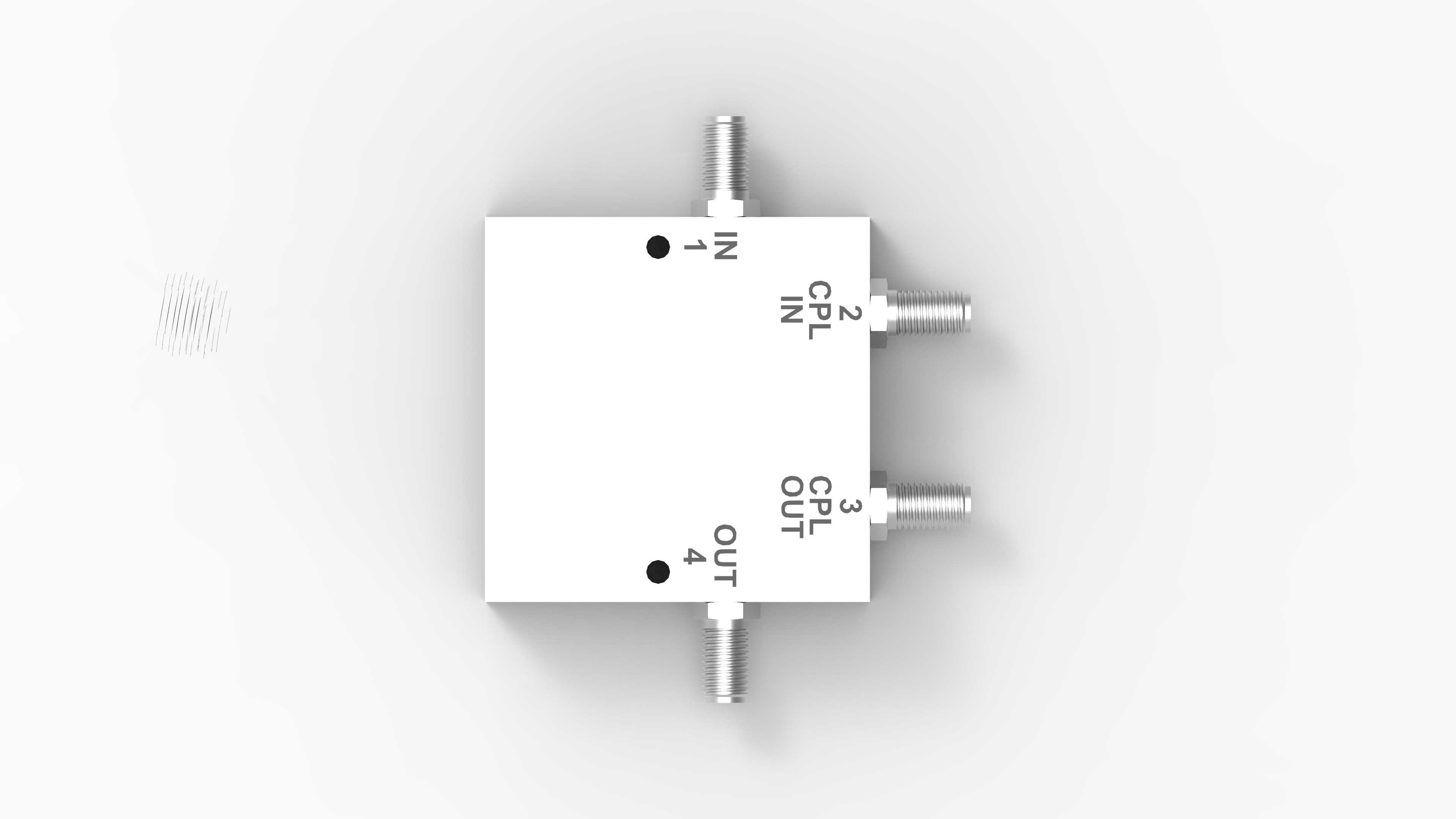

　　看这个结构的设计思路，整体采用屏蔽性能优异的金属方腔外壳，所有接口都采用标准SMA同轴接头，三个外伸的接头分别对应输入、直通输出、耦合端三个通路，腔体表面丝印清晰标注了各个端口的方向与耦合标识，能避免装机时出现端口接反的低级失误；外壳做了一体化铣削成型的结构设计，接缝处的平整面能保证装配后腔体的电磁屏蔽效能，减少外界电磁干扰对耦合信号精度的影响，同时腔体边角做了小尺寸倒角处理，既去除了机加工后的锐边，也能避免装机时刮伤相邻的线缆或PCB板。从安装边界来看，这个器件的整体外形为方正的块状结构，三个同轴接头分别布置在相邻的两个侧面上，布局时需要给每个接头预留足够的线缆插拔空间，尤其是SMA接头的拧紧操作空间，

　　不能将器件紧贴机箱内壁或相邻高大元件布置，否则会出现接头无法拧紧、后期维护无法拆卸的问题；腔体底部为平整安装面，可以通过导电胶粘接或者微型压片固定在PCB板或金属安装基台上，安装时要保证腔体与安装基面的良好接触，既提升散热性能，也能进一步增强屏蔽效果。在结构建模的细节上，这个模型还原了SMA接头的外螺纹、介质内芯以及插针的结构尺寸，能直接用于配套射频线缆的接头匹配检查，避免出现线缆接头与器件外壳干涉的情况；腔体表面的丝印标识也做了等比例还原，在做整机装配工艺文件输出时，可以直接引用这个模型的视角生成装配指导图，不需要额外拍摄实物样品。很多工程师在做射频链路布局时，往往只关注器件的电性能参数，忽略了结构尺寸带来的安装问题，

　　比如之前遇到过某测试设备设计时，选用的耦合器尺寸与布局空间不匹配，接头朝向正好对着机箱加强筋，导致最后装机时不得不重新修改PCB布局，延误了项目进度，这类精准的三维结构模型就能在设计初期就完成空间校核，把这类结构干涉问题扼杀在方案阶段。另外这个器件的小型化设计也适配当前通信设备高密度集成的趋势，方正的外形可以在PCB板上做紧密排列，不需要预留多余的避让空间，相比传统的大体积耦合器，能有效缩小整机的射频模块体积；金属外壳的壁厚也做了合理设计，既保证了腔体的结构强度，不会在装配时因为压片紧固力过大出现腔体变形，也控制了整体重量，适配便携式测试设备的轻量化设计需求。在做系统级的电磁兼容仿真时，这个模型的金属腔体结构也能直接导入仿真软件，设置对应的材料属性后，就能模拟器件对外的电磁辐射情况，优化整机的EMC性能，不需要重新对器件进行简化建模，节省大量的结构建模时间。
