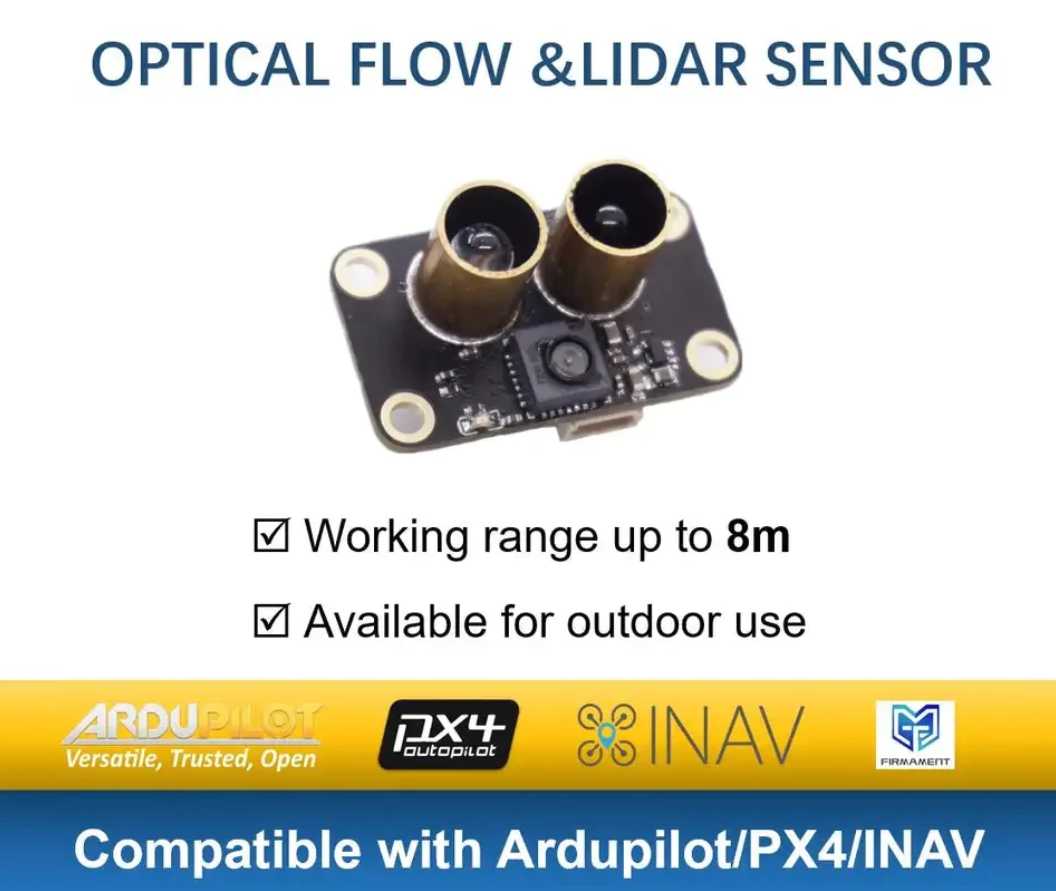

这款集成传感模块的三维结构设计,核心围绕小型多旋翼无人机的室内外定位与定高需求展开,在做结构排布时首先要兼顾两个核心传感单元的光路无遮挡——光学流量传感器需要垂直对地采集地面纹理位移,TOF测距单元同样需要垂直向下的无遮挡探测通道,两个圆柱形的TOF传感镜筒平行排布在PCB板前端,镜筒端面略突出于PCB安装平面,避免板上贴片元件遮挡探测视场,镜筒内壁做了消光纹路设计的结构预留,减少环境杂光对测距精度的干扰。
从安装边界来看,模块整体采用矩形PCB作为承载基体,板上预留三个对称分布的安装孔,孔位间距匹配主流小型飞控的扩展安装位,安装孔周边做了露铜接地焊盘的结构预留,既可以通过铜柱螺丝完成刚性固定,也能实现模块与飞控系统的共地,减少电源纹波对传感数据的干扰。PCB板上的贴片元件排布严格遵循信号分区原则,前端镜筒周边仅布置0402封装的小型阻容元件,高度均不超过镜筒端面,避免遮挡光路;后端布置电源管理芯片与电平转换电路,靠近接插件位置,缩短供电与信号走线长度,接插件采用卧贴式设计,插接口朝向板件侧方,方便装机后走线,不会因为线材弯折顶到机身结构。
实际应用场景中,这类模块主要解决无人机在无GPS信号环境下的悬停稳定性问题,比如室内巡检、楼宇间穿行、林下作业场景,光流单元通过连续采集地面纹理的帧间位移,输出二维平面的速度偏移量,配合TOF单元输出的对地高度数据,飞控可以直接融合数据完成位置闭环,不需要额外的外部定位设施。设计时特意将两个传感单元的光轴平行度公差控制在0.5度以内,三维建模时对镜筒的安装定位柱做了限位结构,组装时不需要额外校准光轴角度,只要将模块水平安装在机身底部、镜头垂直对地即可正常工作,降低了装机调试的门槛。
结构细节上,镜筒与PCB的连接采用定位柱加焊盘的双重固定方式,定位柱插入PCB上的对应定位孔后,过波峰焊时焊锡会顺着定位柱根部的焊盘浸润,保证镜筒在无人机振动环境下不会出现偏移,镜筒端面加装了超薄光学滤光片的安装槽,槽深0.3mm,滤光片通过点胶固定,不会因为飞行中的气流冲击脱落。PCB板的边角做了R2圆角处理,避免装机时刮伤线材或者机身结构,板上的电源指示灯布置在侧方安装孔附近,装机后可以从侧面观察模块供电状态,不需要拆开机身就能判断模块工作情况。
从选型适配的角度,这款模块的结构尺寸兼容20mm、25mm、30mm三种主流的飞控安装孔距,安装时只需要匹配对应长度的铜柱即可,不需要额外做转接板,模块整体厚度控制在8mm以内,安装在机身底部时不会增加过多的风阻,也不会因为突出机身过多导致起降时磕碰地面。建模时对所有元件的高度都做了1:1还原,结构工程师在做无人机机身设计时,可以直接调取这个模型完成底部舱室的空间预留,不需要反复核对元件尺寸,避免出现装机后元件干涉、光路遮挡的问题。另外模块的信号输出采用标准UART接口,电平兼容3.3V与5V飞控系统,结构上接插件的引脚定义丝印直接做在PCB表面,组装时不会出现接反线的问题,接插件上方预留了扎带固定位,线材接好后可以用扎带将线材固定在PCB上,避免飞行中线材晃动拉扯接插件导致接触不良。
在户外强光环境下的使用需求也在结构设计时做了考虑,光流传感器的镜头周边做了遮光罩一体结构,和镜筒同高度,减少阳光直射镜头产生的光晕,TOF传感器的发射端与接收端之间做了隔离挡墙,避免发射端的红外光直接串扰到接收端,保证强光下的测距数据稳定性。整个模块的结构没有多余的装饰性特征,所有结构特征都服务于功能实现与安装便利性,重量控制在3g以内,不会给小型无人机带来过多的负载负担,适配从1.5寸到5寸的多旋翼无人机装机需求。
