MicoAir MTF-02光流传感器防护外壳结构设计

　　在小型多旋翼无人机的实际作业场景中，机身底部的感知传感器往往是碰撞损坏率最高的部件——尤其是贴近地面飞行、穿越狭窄空间或是执行起降动作时，裸露的光流测距一体化传感器很容易被地面凸起物、植被剐蹭，或是在硬着陆时受到直接冲击，这款针对MicoAir MTF-02 OPTICAL FLOW&激光雷达传感器设计的防护外壳，核心就是解决传感器在装机使用中的磕碰防护问题，同时兼顾不同装机场景的安装适配性。

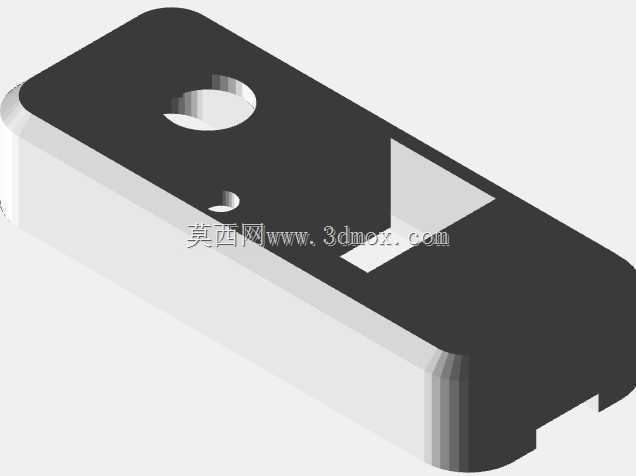

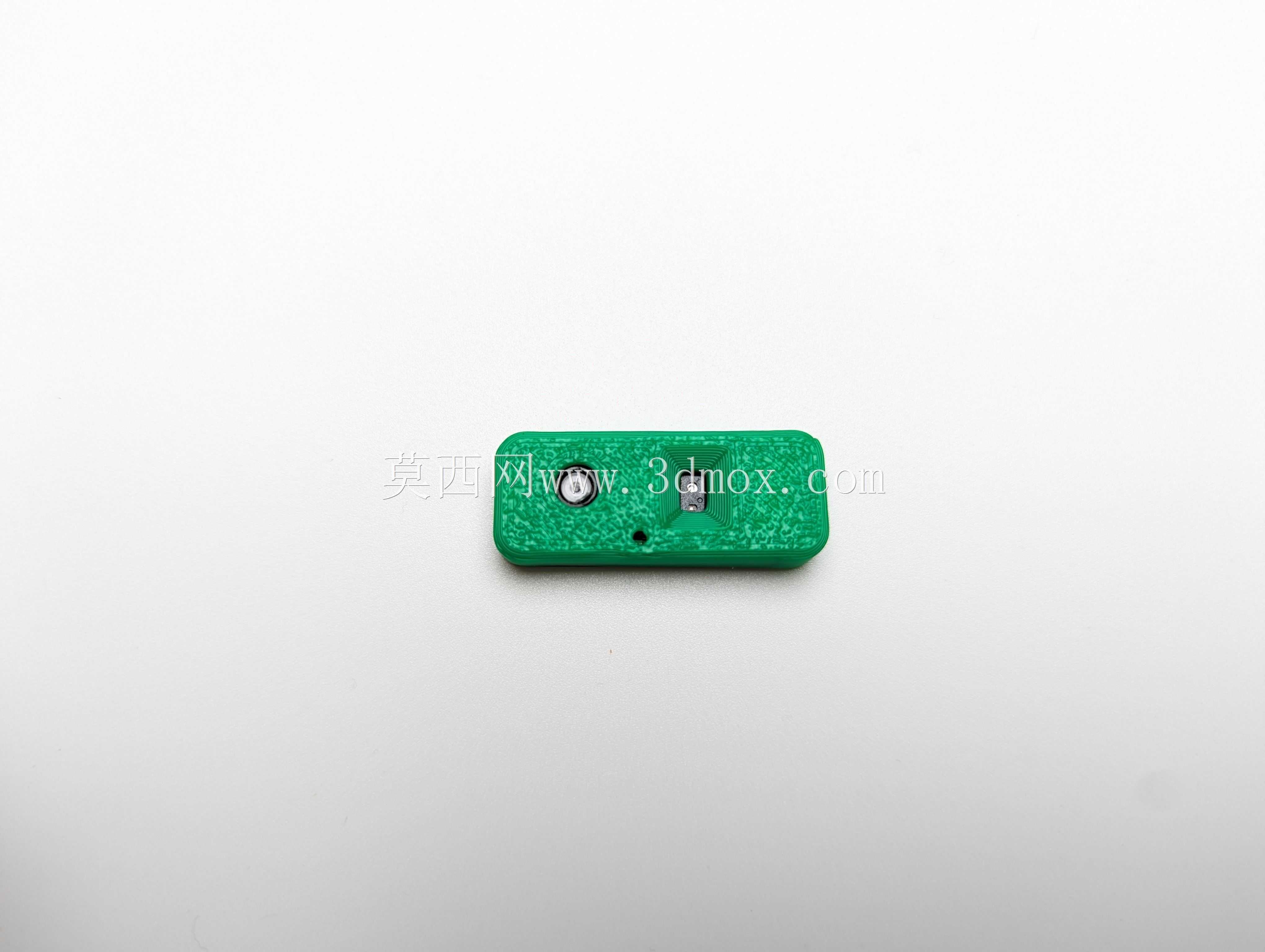

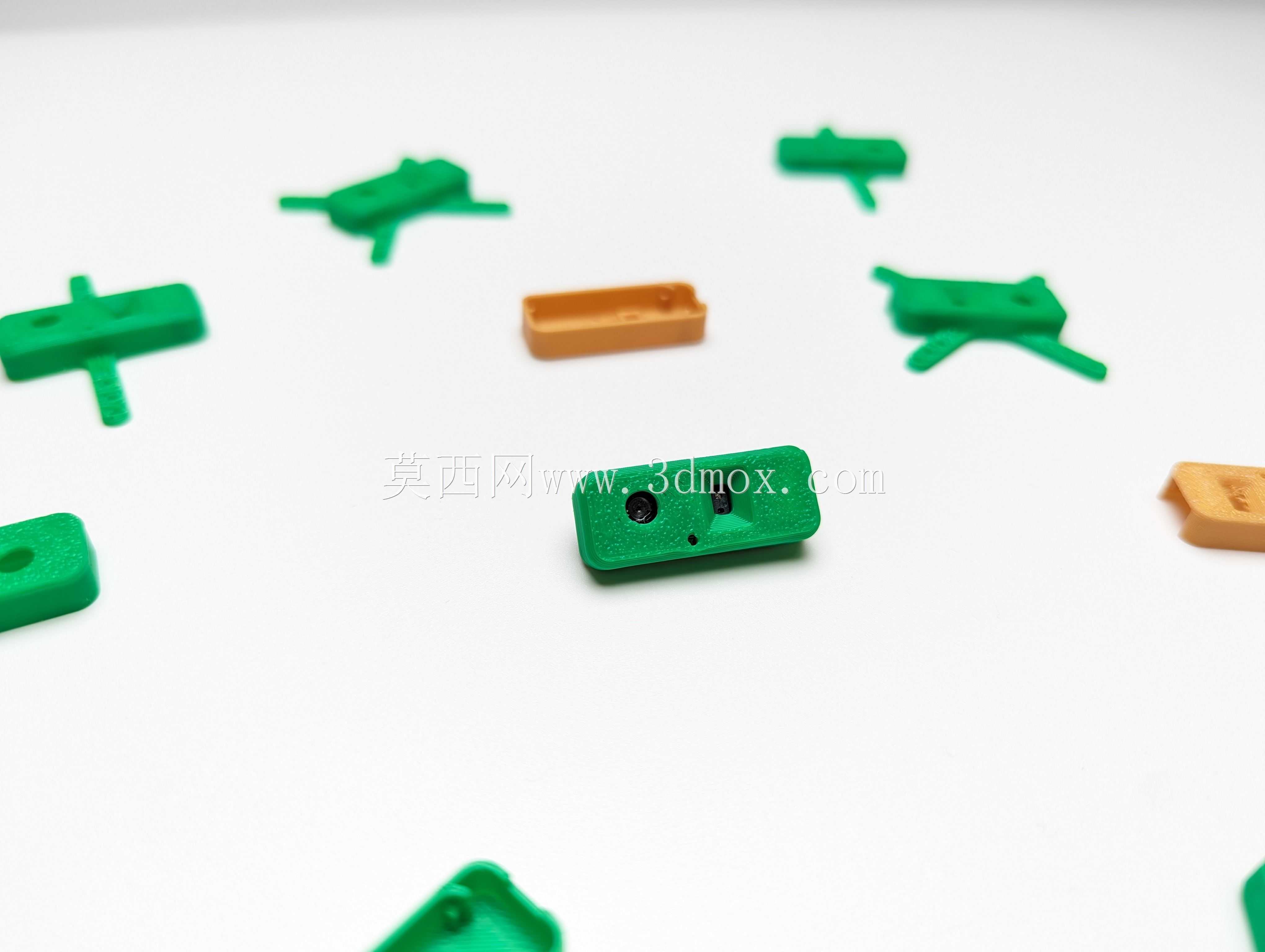

　　从设计思路上看，这款外壳没有采用全包裹的密封结构，而是在传感器的感知窗口位置做了精准的避让，既不会遮挡光流摄像头的成像视野、也不会干扰激光雷达的测距信号发射与接收，外壳主体的壁厚控制在兼顾结构强度与打印成型便利性的区间，不管是采用PLA、PETG还是ABS等常见的3D打印材料，都能顺利成型，不需要额外添加支撑结构就能打印出合格的成品，大幅降低了小批量制作的门槛。

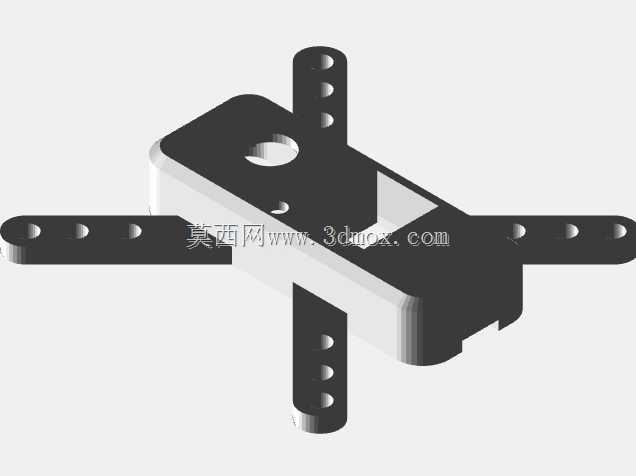

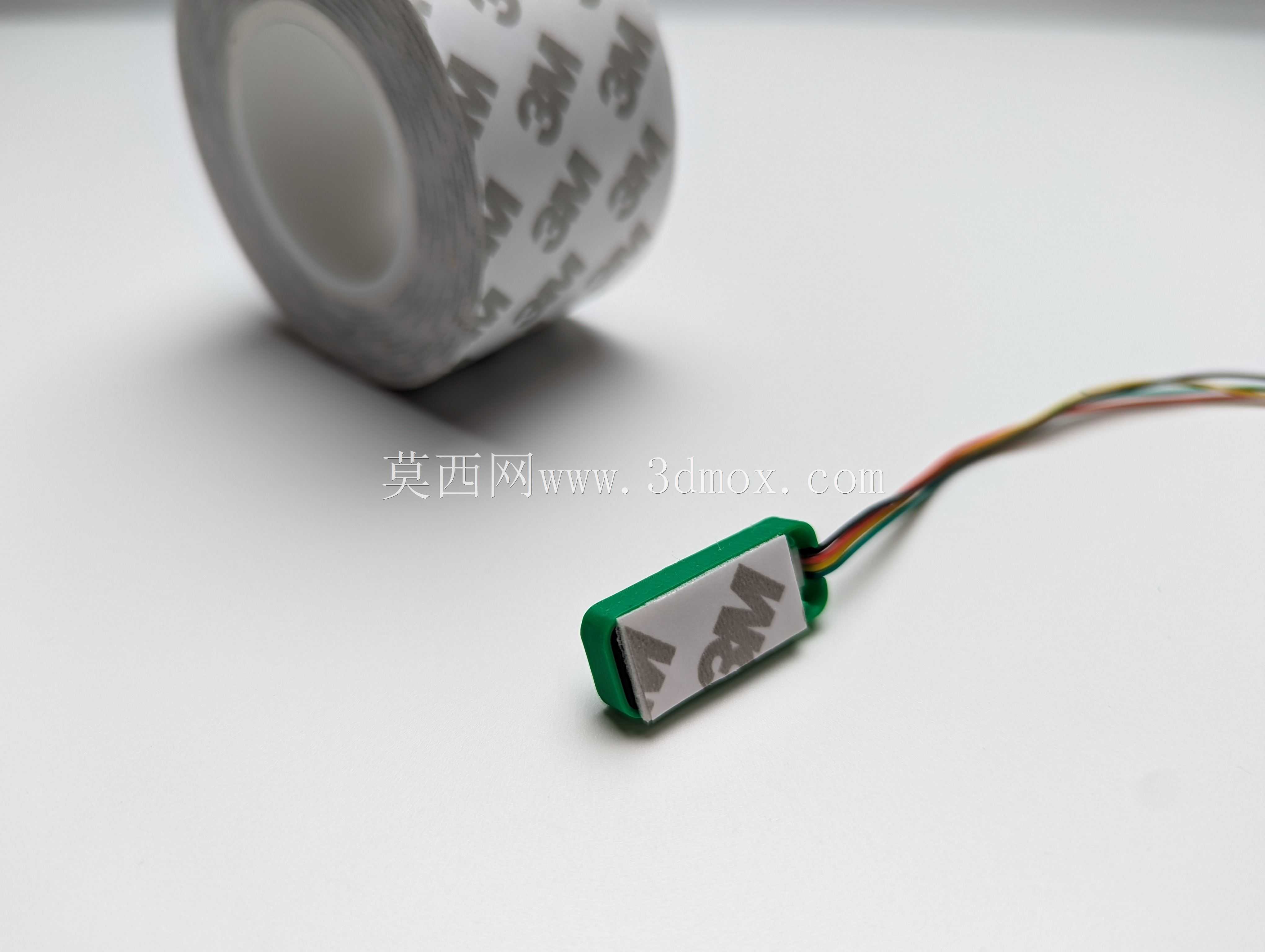

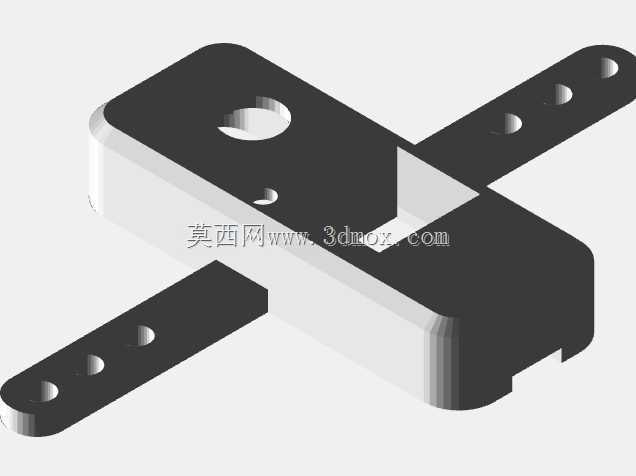

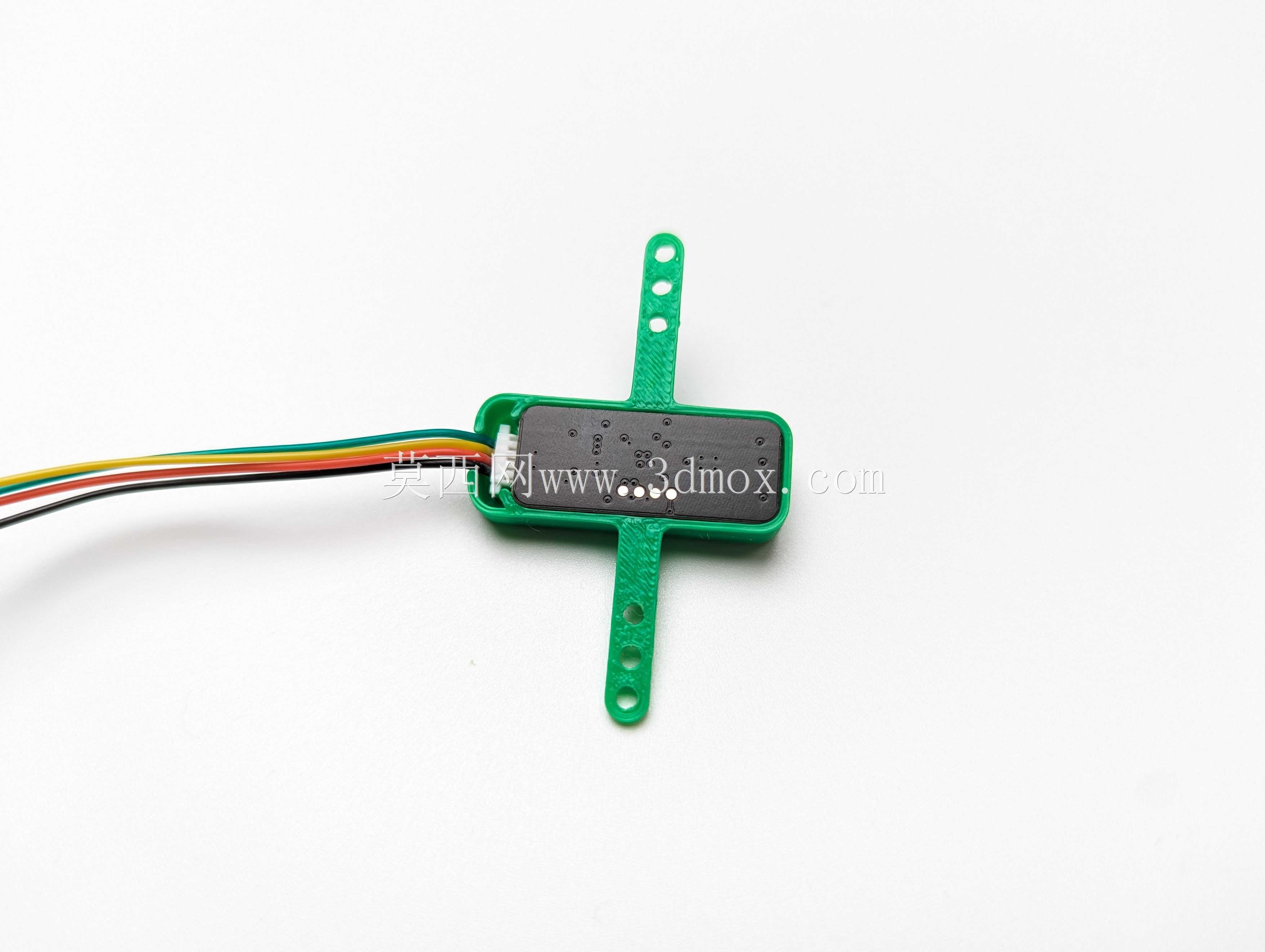

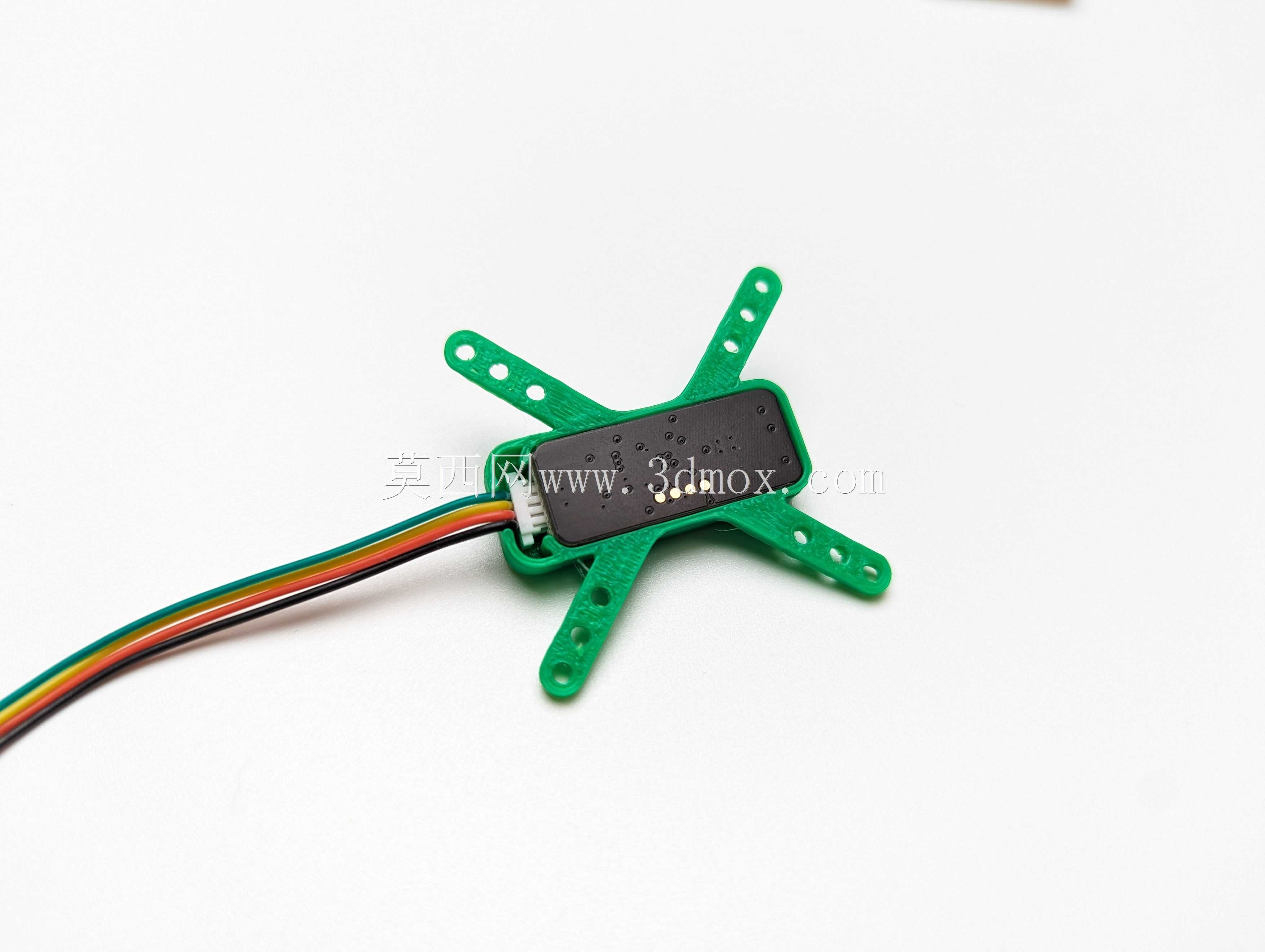

　　安装适配性是这款外壳设计的核心考量点，它预留了三组不同规格的安装孔位，分别对应20mm20mm、35.5mm30.5mm、25.5mm*25.5mm三种主流的无人机机架安装孔距，覆盖了从牙签机、三寸穿越机到小型行业应用无人机的底部安装位标准，用户不需要对机架进行额外钻孔、打磨等修改操作，直接通过螺丝就能完成固定，同时也支持粘合安装、交叉安装以及X型安装三种不同的固定方式，能够适配不同布局的机架底部空间，哪怕是安装空间局促的紧凑机型，也能找到合适的固定方案。

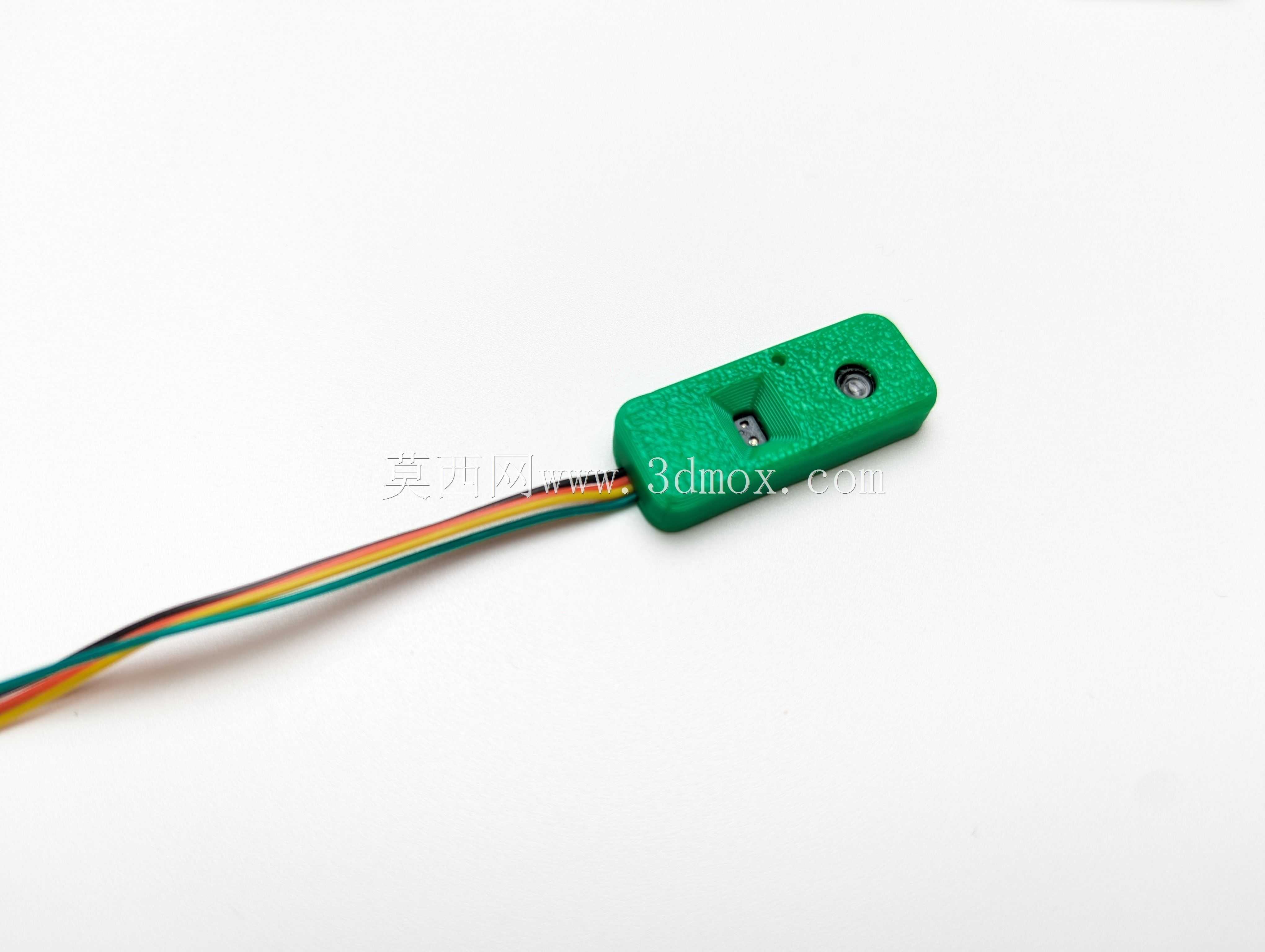

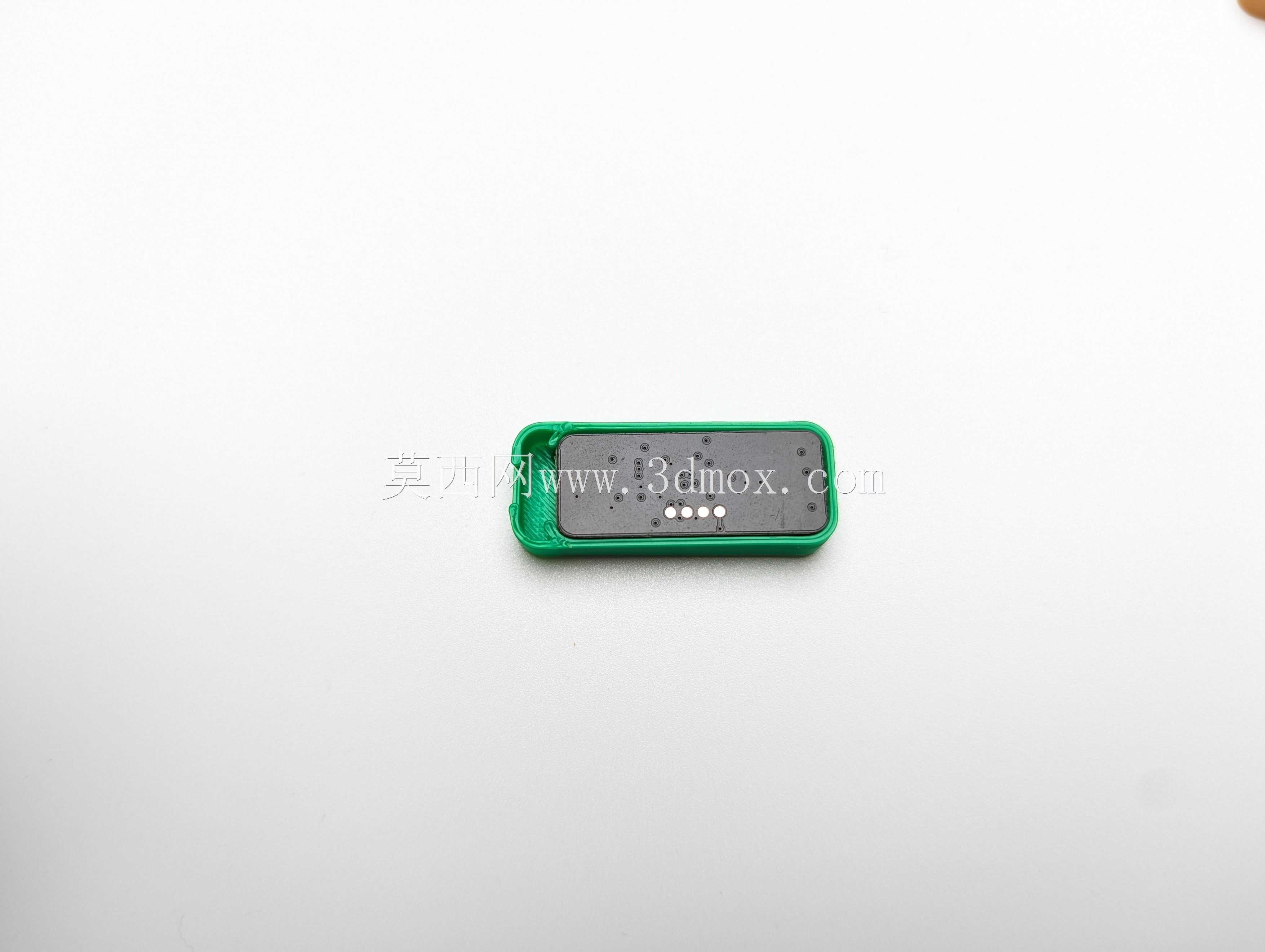

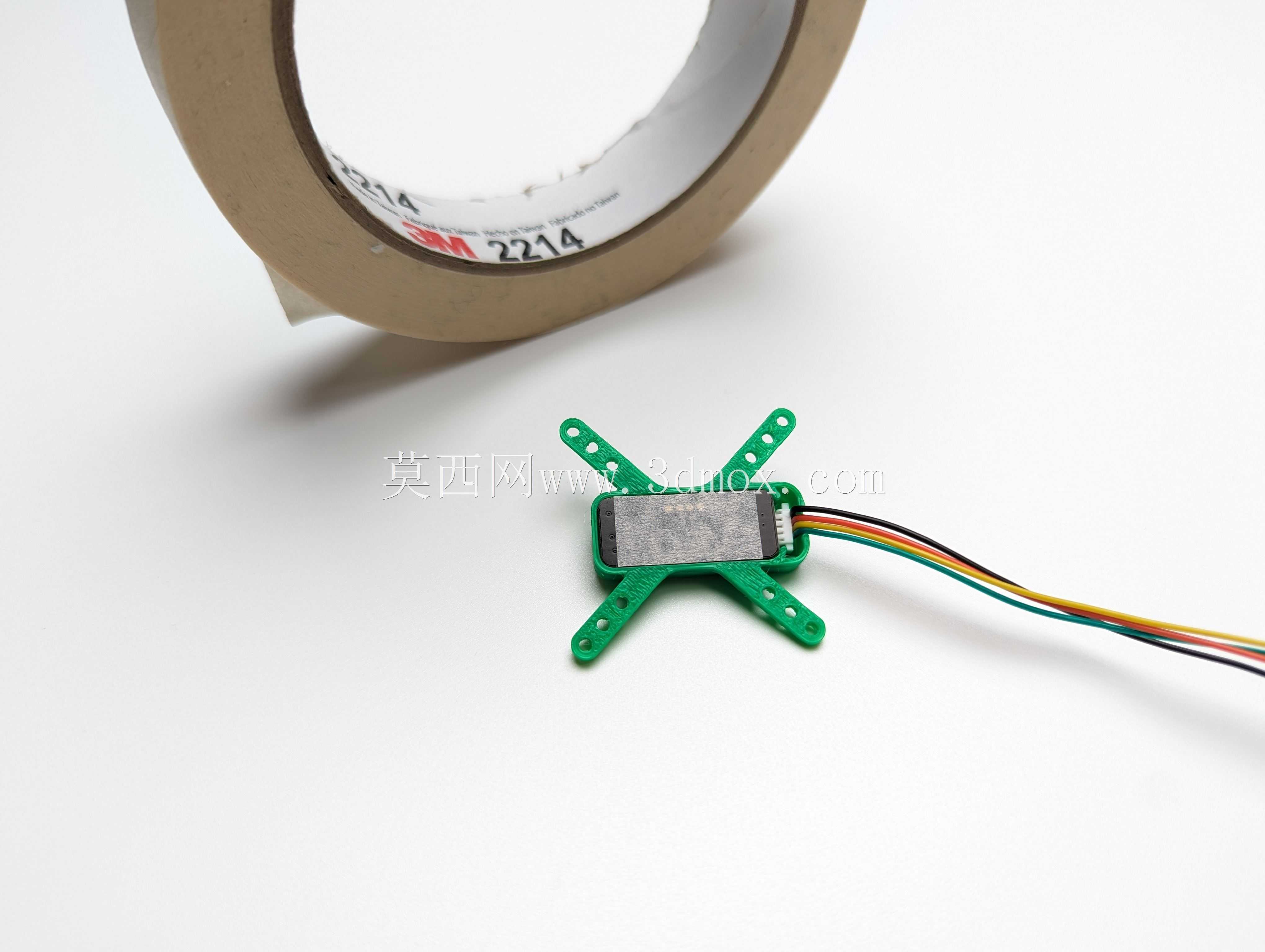

　　走线设计上，这款外壳充分考虑了无人机装机时的线路隐蔽需求，预留了侧面与垂直方向两个走线出口，用户可以根据机身内部的线路布局选择合适的出线方向，既可以让连接线直接穿入机身内部隐藏，避免线材外露在飞行中被气流吹动产生晃动、或是被障碍物勾挂，也可以根据实际的装机空间灵活调整走线弧度，不会出现线材被外壳压折、接口对位不准的问题。如果是将传感器直接安装在碳纤维机身底板上，安装时只需要用胶带覆盖传感器背面的金属触点，就能避免碳板导电导致的传感器短路问题，不需要额外做绝缘处理，降低了装机的操作复杂度。

　　从实际使用的兼容性来看，这款外壳适配的MTF-02光流测距传感器采用uart接口输出数据，能够直接兼容Ardupilot、PX4、INAV等当前主流的开源飞控系统，外壳安装完成后不会遮挡传感器的校准标识，用户装机后可以直接完成传感器的参数配置，不需要反复拆卸外壳调整传感器位置，在简单的参数配置之后就可以直接投入使用，能够为无人机提供精准的光流定位与近距离测距数据，在无GPS信号的室内环境、或是低空贴近作业的场景下，为飞控系统提供稳定的位置参考，提升飞行的稳定性与位置保持精度。

　　外壳的外形轮廓做了圆角过渡处理，没有尖锐的凸起结构，在发生剐蹭时能够顺着碰撞方向滑开，减少冲击力直接传递到传感器本体的概率，同时外壳的边缘高出传感器的感知镜面一定距离，即使是平放在桌面上，传感器的镜头与雷达发射面也不会直接接触桌面，避免日常放置、搬运过程中刮花镜片影响感知精度。针对不同的装机需求，外壳的结构也预留了一定的改装空间，用户可以根据自己的使用场景在外壁上加装减震棉、或是修改固定位的孔径来适配特殊的机架，不需要对整体结构做大幅度的调整就能满足个性化的装机需求。
