兼容多飞控的MicoAir光流测距一体模块

　　在小型多旋翼无人机、室内巡检机器人的定位场景中，卫星信号失锁带来的位置漂移问题一直是低空作业的核心痛点，尤其是在仓储盘点、室内管线巡检、楼宇间近距作业这类无GNSS覆盖的工况下，单纯依赖IMU的惯性解算会在短时间内累积出米级的位置误差，根本无法满足定高悬停、轨迹循迹的作业要求。这款光流测距一体模块的设计，正是瞄准这类小体积移动载体的定位补盲需求，把光流图像采集、ToF测距、数据解算、协议输出全部集成在单块PCB上，不需要额外搭配转接板或者外部解算单元，直接就能接入主流开源飞控系统使用。

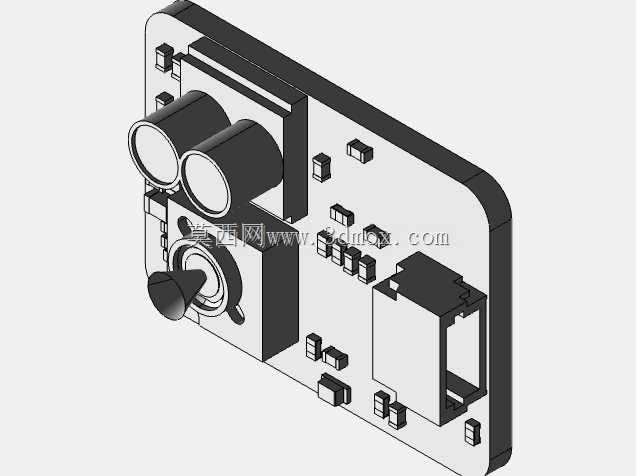

　　从实际功能逻辑来看，模块上的两个圆柱透镜分别对应光流镜头和测距接收端，下方的锥形发射头负责发射940nm的红外测距信号，板载的解算芯片会实时处理光流镜头采集的地面纹理图像，计算出载体相对于地面的水平移动速度，同时结合ToF单元实时测量的对地高度数据，把水平位移、高度信息按照预设的通信协议打包输出，飞控端只需要开启对应的外设参数，就能直接把这组数据融合进位置解算回路，替代GPS完成室内环境下的位置锁定。和早期分开布置的独立光流模块、独立测距模块相比，这种一体化设计省去了两个模块之间的接线、安装对齐工序，也避免了两个模块独立安装时的坐标偏差带来的解算误差，不需要用户在飞控里额外设置两个传感器的相对位置偏移量，降低了外设调试的门槛。

　　在结构设计层面，整个模块的PCB采用圆角矩形轮廓，所有接插件、电子元件都布置在PCB的同一侧，安装孔位设置在PCB的边角位置，孔距匹配小型飞控的标准安装间距，用户既可以用铜柱把模块直接堆叠在飞控上方，也可以通过3D打印的安装支架把模块固定在机腹位置，安装时只需要保证镜头垂直朝向地面，没有机身结构遮挡镜头视场即可。模块的对外接口采用标准的1.25mm间距卧贴插座，接线定义兼容主流开源飞控的UART外设接口，电源引脚支持5V电压输入，直接从飞控的外设供电口取电就能工作，不需要额外搭配稳压模块，整套外设的接线只需要电源、地、TX、RX四根线，不会给小型无人机带来多余的布线重量负担。

　　从性能边界来看，光流镜头的视场角设置为42度，在8cm以上的对地高度就能正常识别地面纹理，在1米作业高度下，水平移动速度测量上限可以覆盖7m/s的飞行速度，完全满足小型穿越机、室内巡检无人机的常规飞行速度需求；ToF测距单元在不同反射率的地面上都能保持稳定的测距输出，针对低反射率的深色地面、高反射率的光滑地面都做了量程适配，2cm的测距精度可以满足低空定高的精度要求，不会因为地面材质变化出现高度数据跳变。通信层面同时支持Miclink、Mavlink、MSP三种常用的飞控通信协议，波特率默认设置为115200的LVTTL电平，输出频率固定为50Hz，和飞控的位置解算频率完全匹配，不会出现数据延迟或者数据丢包导致的位置漂移问题。

　　在实际装机适配的时候，需要注意模块的安装方向要和飞控的机头方向保持一致，否则光流输出的速度方向会和飞控的机体坐标出现偏差，直接导致定高模式下的姿态异常；镜头表面要避免沾染灰尘、桨叶甩出的水渍，否则会影响光流纹理识别和测距信号的接收，在安装位置选择上要尽量远离电调、图传这类强电磁干扰源，避免电源纹波或者电磁辐射影响传感器的数据输出稳定性。模块整体重量控制在个位数级别，对于起飞重量在百克级别的微型无人机来说，不会带来明显的载重负担，板载的状态指示灯可以直观反馈模块的工作状态，用户在调试的时候不需要连接飞控地面站就能判断模块是否正常初始化、是否正常输出数据。和同类型的光流测距模块相比，这款模块的元件布局做了针对性的优化，把发热较大的电源管理元件布置在PCB的边缘位置，避免热量传导到图像传感器和测距芯片上，长时间连续工作也不会出现温漂导致的数据偏移，适合长时间悬停作业的巡检类机器人、无人机使用。
