锅炉燃烧器配套压力阀三维结构设计

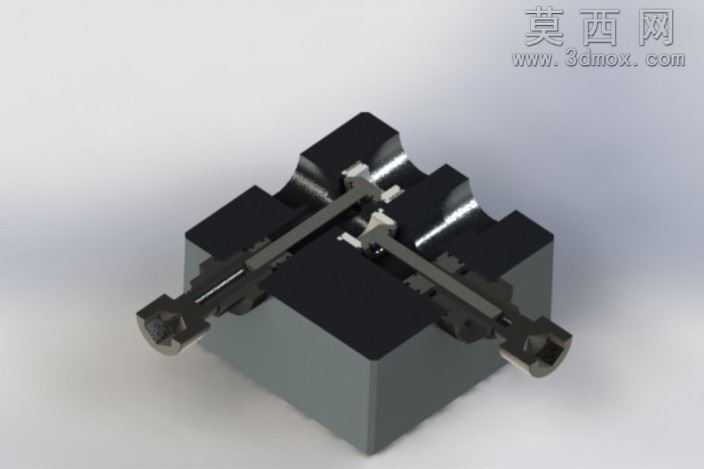

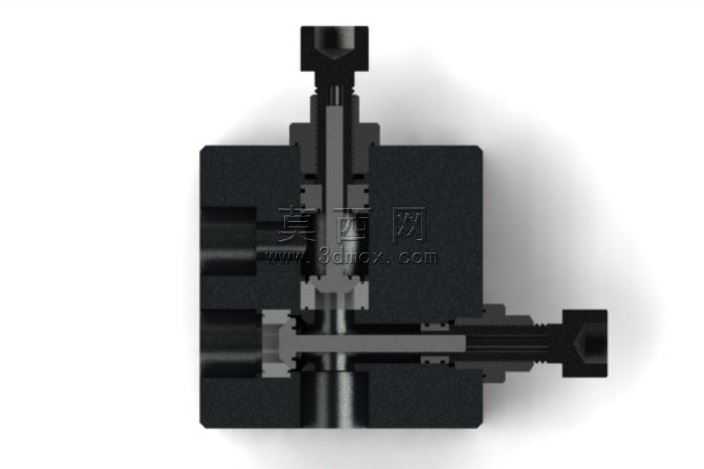

本压力阀三维模型采用主流三维机械设计软件完成全参数化建模，整体围绕锅炉燃烧器的压力调控需求展开结构设计，建模过程严格遵循机械设计公差规范，对阀体的每一处装配结构都做了精准的尺寸约束，确保各部件之间的装配间隙符合实际生产装配要求。模型渲染阶段采用了工业级写实渲染方案，阀体主体的黑色硬质部件赋予哑光耐磨工程塑料材质，金属阀芯、阀杆部分赋予高反光镀铬金属材质，基座部分赋予磨砂铸铁材质，通过调整环境光、反射光与阴影参数，还原了金属部件的冷冽质感与非金属部件的哑光质感，让整体渲染效果贴近实物的视觉表现。结构设计上，该压力阀采用对称式双通路布局，阀体内置两组平行的压力调控阀芯组件，阀芯与阀杆采用一体式传动结构，可同步对两路供气通路进行压力调节，适配锅炉燃烧器的双路燃料供给需求；阀体基座采用方块式集成安装结构，预留了标准化的安装定位面与连接孔位，可直接与燃烧器的安装基座完成对接，无需额外设计转接结构；阀芯端部设计有快接式接口结构，可快速与外部供气管路完成连接，降低现场装配的操作难度。设计思路上，该模型充分考虑锅炉燃烧器的高温工作环境，在结构设计时规避了易积碳的狭窄缝隙结构，所有流体通路都做了圆弧过渡处理，减少燃料流经阀体时的阻力，同时避免杂质在阀体内堆积造成的卡滞问题；阀芯的密封结构采用阶梯式密封设计，多层密封配合可在高温工况下保持稳定的密封性能，避免压力泄漏影响燃烧器的工作稳定性；整体结构采用模块化拆分设计，阀芯组件、密封件、基座都可独立拆分，方便后续的维护更换与结构迭代，在满足压力调控核心功能的前提下，尽可能优化了部件的加工工艺性，多数结构件可通过常规铣削、磨削工艺完成加工，降低了零件的生产制造成本。
