氧乙炔气供应控制集成阀组装置

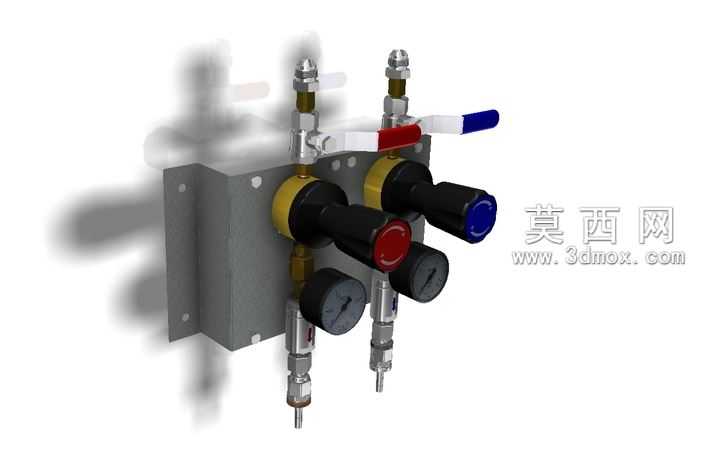

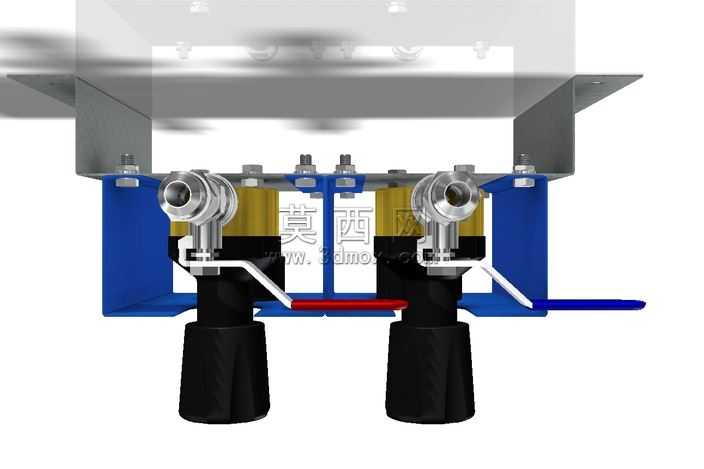

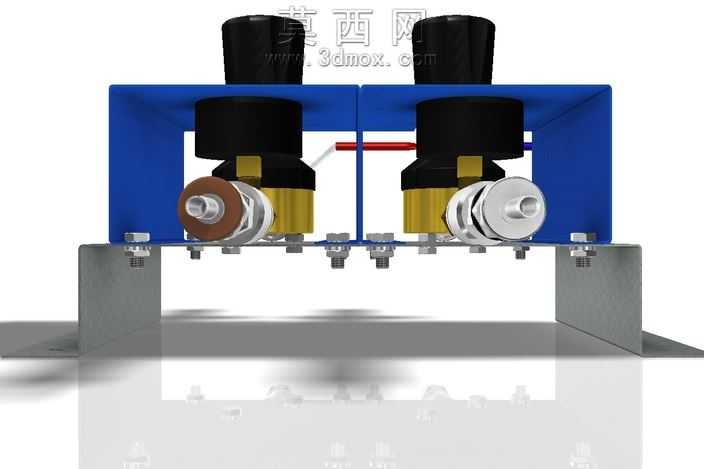

本作品为氧-乙炔气供应单元的三维建模成果，建模过程中严格遵循工业气路控制组件的实际装配逻辑，先完成整体安装支架的结构搭建：底部采用L型折弯金属支架作为承重基础，上部设置蓝色U型安装板作为阀件固定载体，支架上精准预留所有阀件的安装孔位、螺栓过孔，确保各组件的装配位置完全符合实际安装的公差要求。建模阶段对每一个零部件都做了精细化还原：顶部的黑色调压旋钮做了防滑纹理的细节刻画，阀体部分的金色段做了金属镀层的材质区分，银色的气路接头还原了外螺纹、快插接口的结构细节，左侧的棕色绝缘接头、中间连通两组阀件的红色输气管都按照实际尺寸等比例建模，固定用的外六角螺栓、底部的安装支脚都没有做简化处理，完整还原了整套装置的装配关系。材质渲染阶段针对不同部件做了差异化的材质参数调整：金属支架采用哑光冷轧钢材质，还原金属表面的细微磨砂质感；蓝色安装板做了喷塑工艺的材质效果，呈现均匀的半哑光蓝色漆面；阀体的金色部分做了黄铜金属材质，调整反射参数模拟黄铜的温润金属光泽；银色接头采用抛光不锈钢材质，设置合适的反射强度与粗糙度，还原机加工金属件的亮面质感；黑色旋钮采用硬质工程塑料材质，添加细微的颗粒质感避免塑料材质过于失真；红色输气管采用耐高压橡胶材质，还原橡胶的半哑光弹性质感。结构设计上采用双路并排布局，可同时实现氧气与乙炔气的独立调压、通断控制，两组阀件通过支架集成安装，减少零散组件的安装空间，气路连接短捷顺畅，能够有效降低气路压力损失，底部支架预留的安装孔位可直接将整套阀组固定在墙面或设备机架上，适配气焊、气割作业场景的集中供气需求。建模过程中对活动部件做了合理的运动约束预留，调压旋钮可模拟旋转调压的动作，接头部分可模拟管路拆装的状态，整体模型装配层级清晰，各零件可单独拆解编辑，能够直接用于气路系统的方案展示、装配教学以及安装指导场景。
