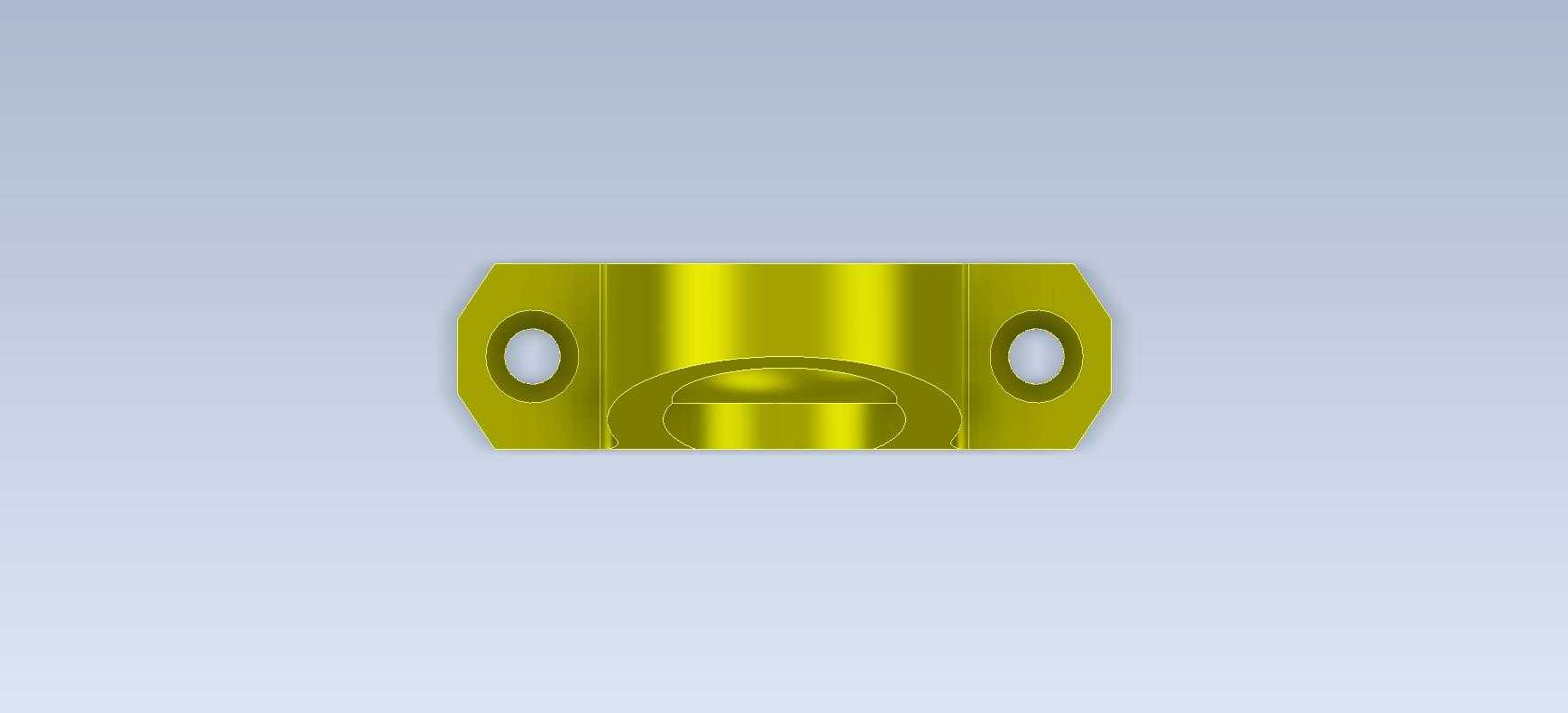

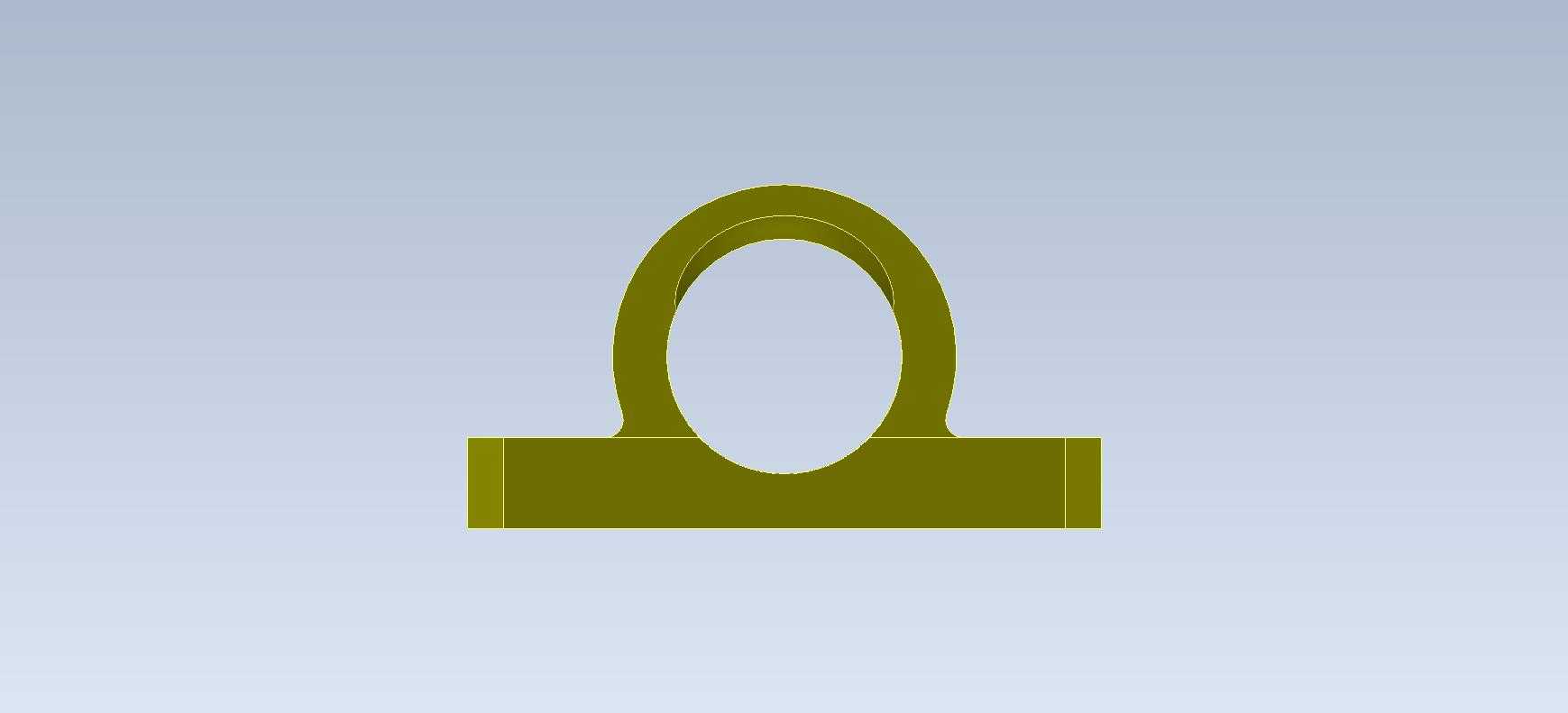

带菱形安装座立式轴承支撑座结构设计

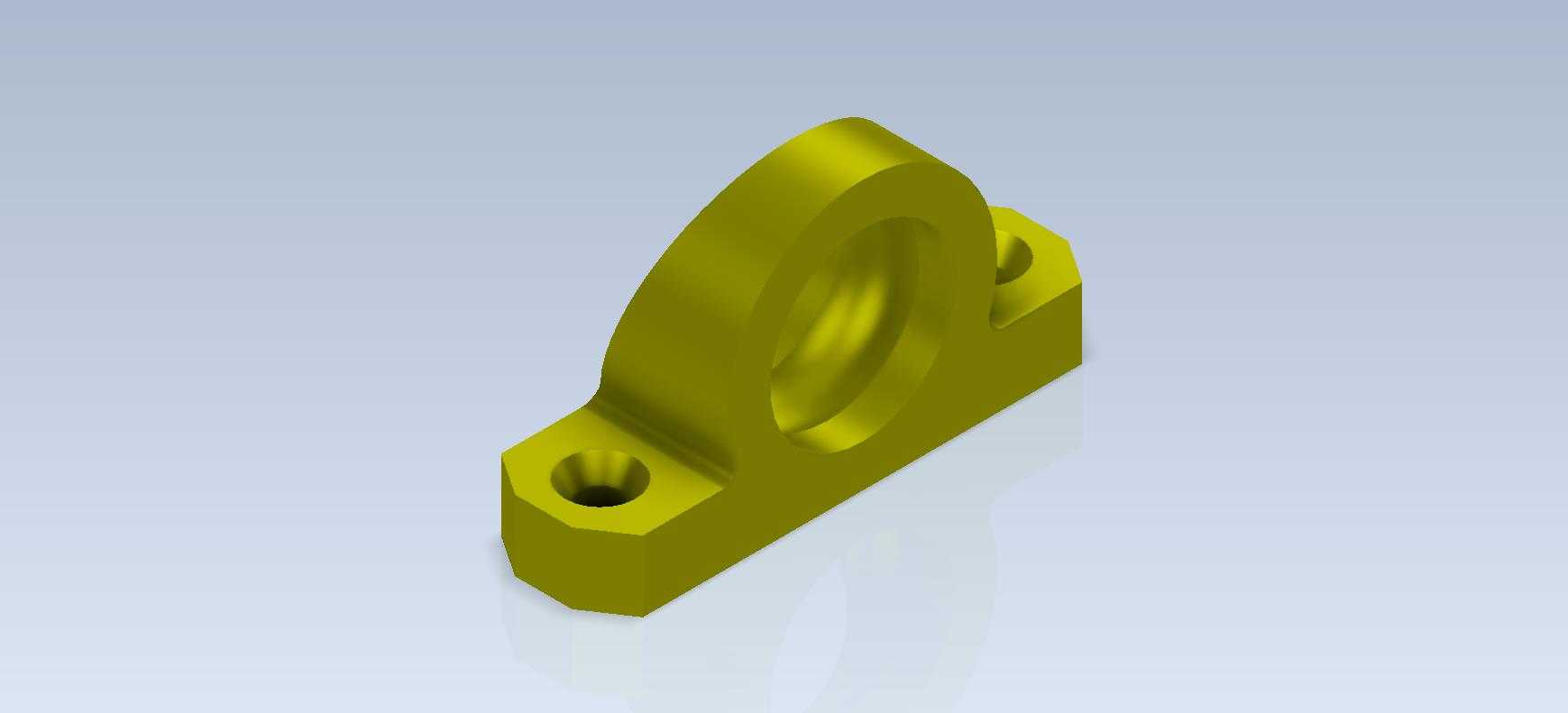

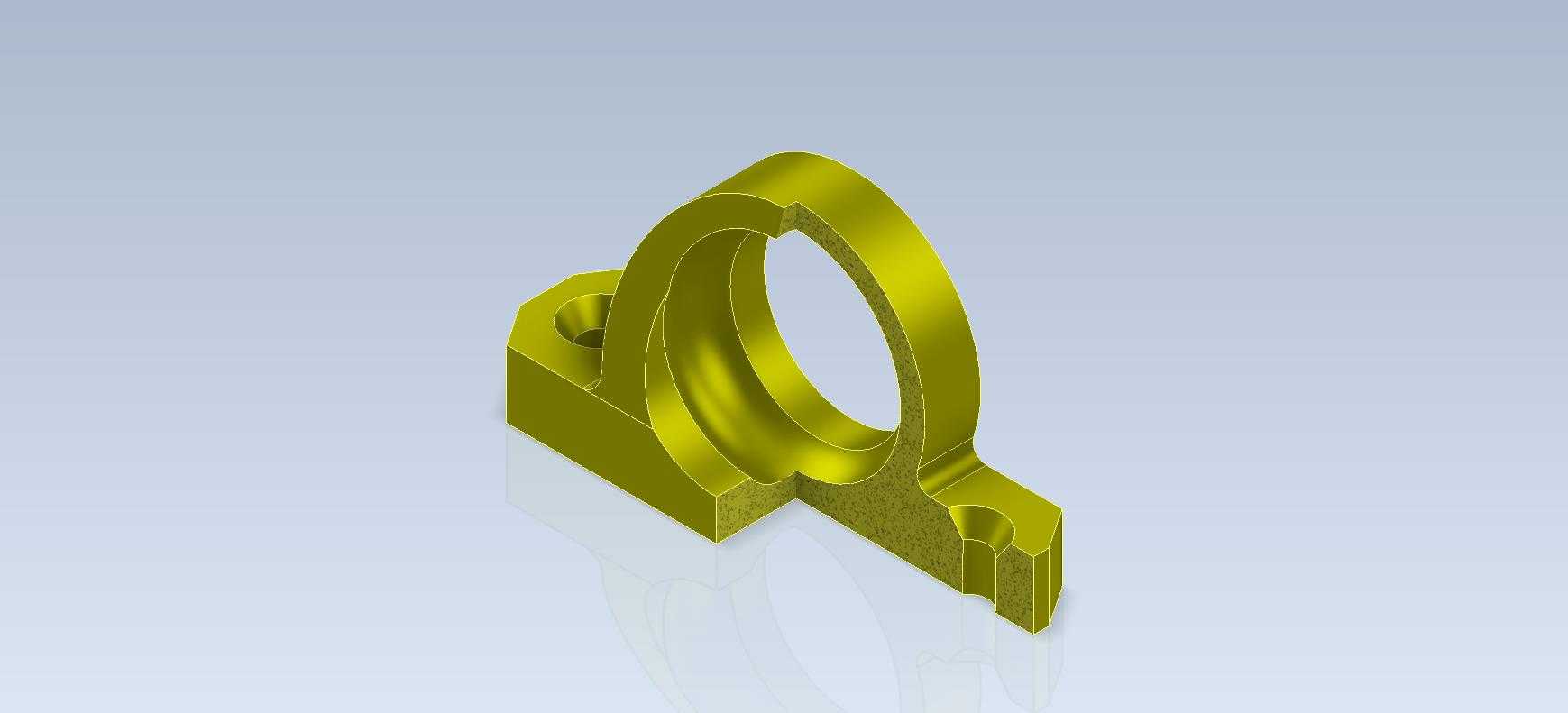

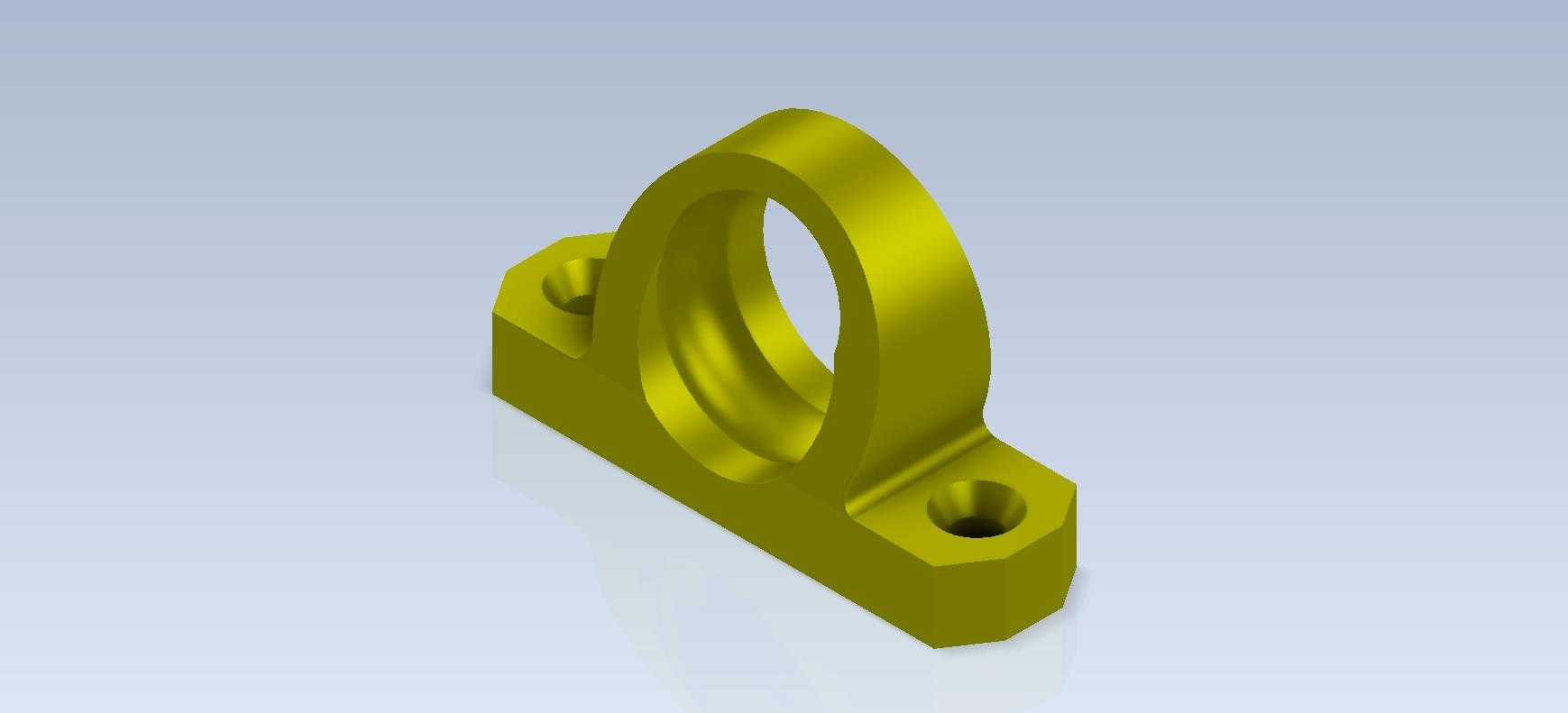

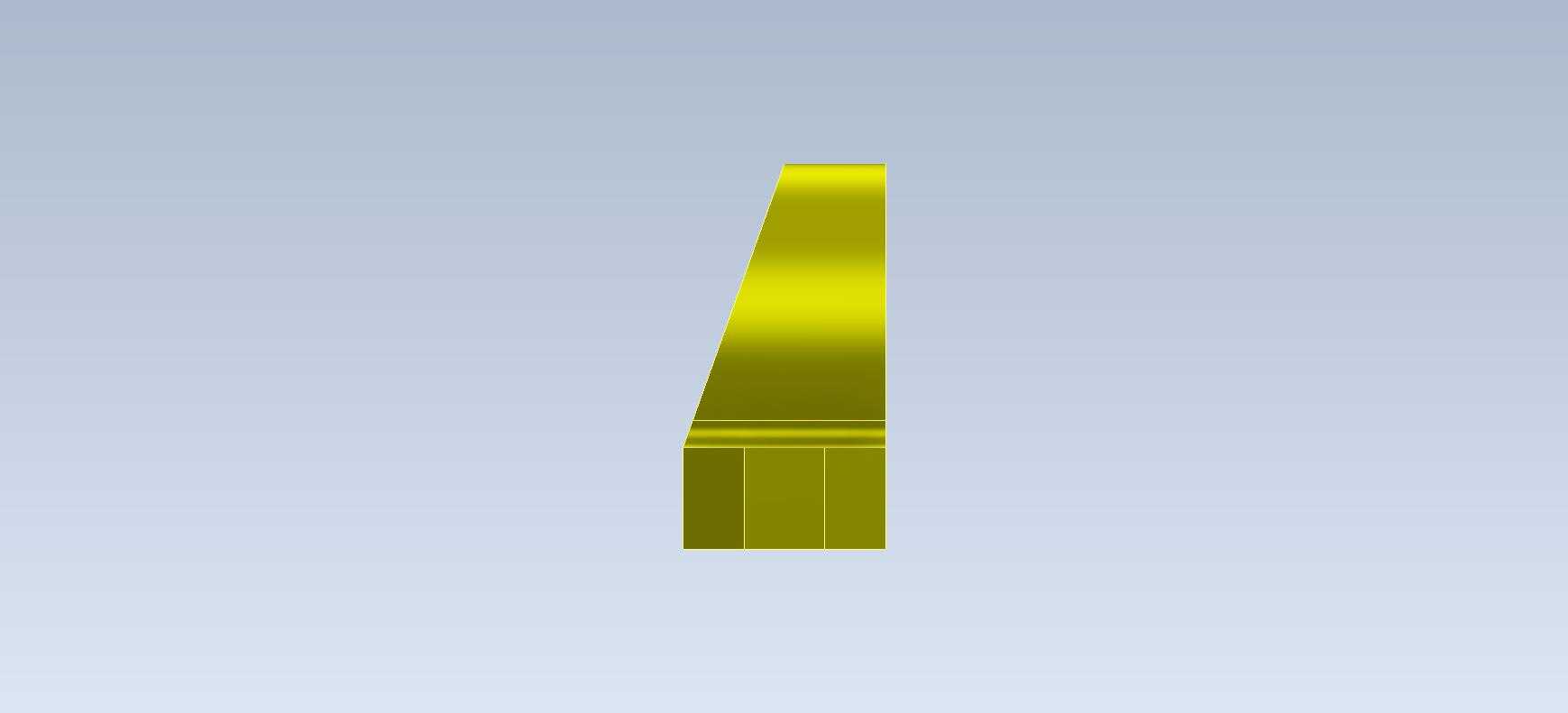

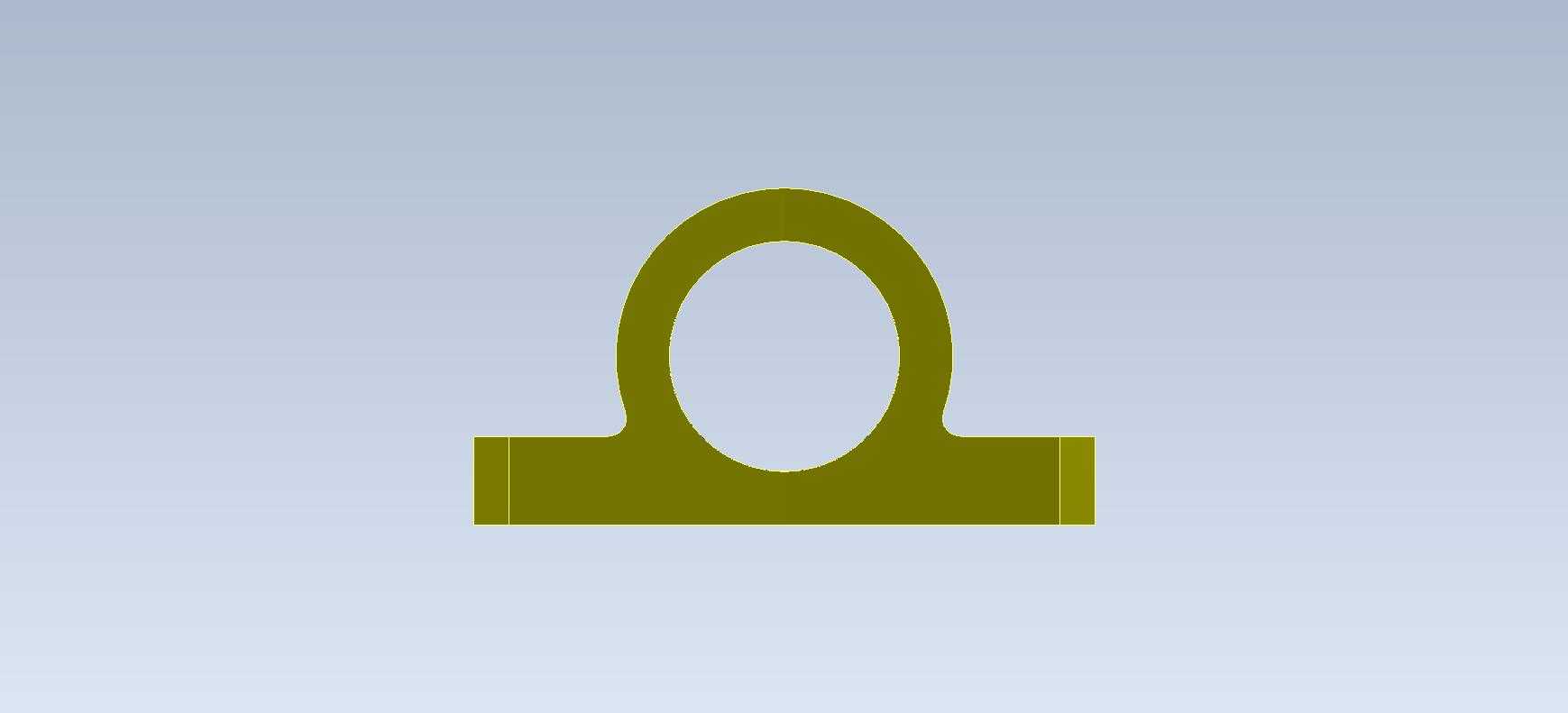

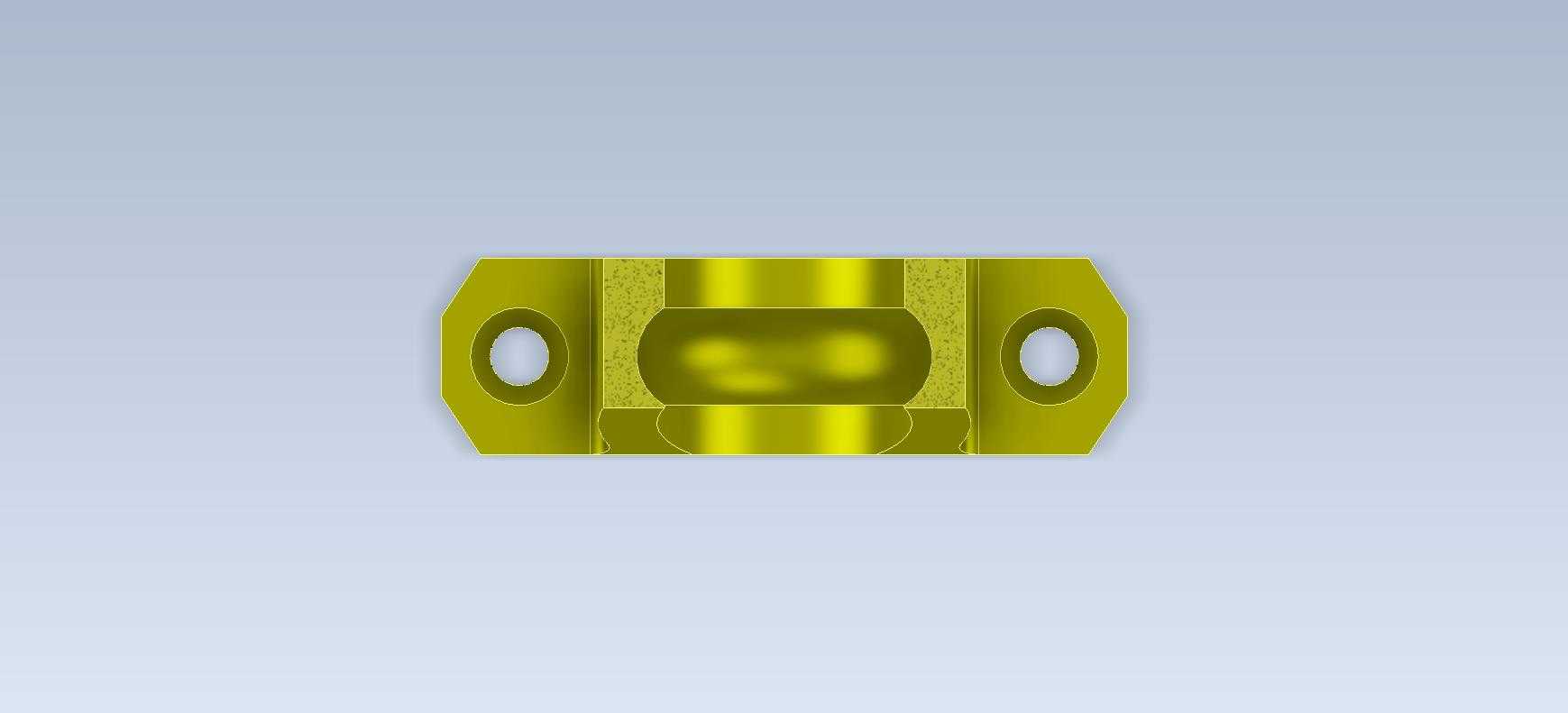

　　这类带菱形安装法兰的立式支撑座，在轻工输送线、小型自动化专机、桌面级加工设备的传动布局里应用十分普遍，核心作用是为旋转轴提供径向支撑，同时抵消轴系运转过程中产生的径向载荷，保证轴的回转精度处于设计允许的公差范围内。从结构功能来看，中间的环形通孔是核心装配位，孔内壁需要与滚动轴承外圈采用过渡配合，装配时通过铜棒敲击轴承外圈平稳压入，避免轴承滚动体受冲击损伤，孔的端面需要加工出与轴承端面贴合的定位止口，保证轴承装入后不会出现轴向窜动，同时端面的平面度公差需要控制在0.02mm以内，防止轴承装配后出现偏斜，导致轴运转时产生额外的径向跳动，加剧轴承磨损。两侧的菱形安装耳是整个支撑件的受力承载基础，耳板上的沉头通孔用于穿装内六角圆柱头螺钉，

　　沉头深度需要完全容纳螺钉头部，保证螺钉锁紧后头部不突出安装面，避免与周边运动部件产生干涉；两个安装孔的中心距公差需要严格控制在±0.05mm范围内，与设备安装基板上的预制螺纹孔位置度匹配，防止装配时出现螺钉强行锁入导致的安装座变形，影响轴承孔的同轴度。设计这类支撑座的时候，首先要根据所支撑轴的额定载荷、转速确定适配的轴承型号，再反推内孔的直径尺寸与配合公差，通常轻载低速工况下选用深沟球轴承即可满足使用需求，若存在小幅轴向载荷，可在孔内预留卡簧槽，安装孔用弹性挡圈对轴承外圈进行轴向限位。安装耳的厚度需要根据额定径向载荷进行强度校核，避免设备运行过程中受载荷冲击出现耳板断裂，通常耳板厚度比轴承外圈宽度小2-3mm即可，既保证结构强度，

　　又能控制整体重量，减少材料浪费。环形支撑体与两侧安装耳的过渡位置需要设计R3-R5的铸造圆角或者加工圆角，避免直角位置产生应力集中，尤其是在有冲击载荷的应用场景下，圆角过渡能大幅提升零件的抗疲劳强度，减少开裂风险。从安装边界来看，这类支撑座的整体高度需要根据轴系的中心高要求确定，保证安装完成后轴的中心高度与配套传动部件（比如同步带轮、联轴器、链轮）的中心高一致，避免出现带轮错位、联轴器偏角超差的问题；支撑座的总宽度由两个安装孔的外侧距离决定，设计时需要预留至少2mm的扳手操作空间，保证内六角扳手能够顺利伸入锁紧螺钉，不会因为空间不足导致装配困难。实际应用中，这类支撑座多采用铸铁或者铝合金加工成型，铸铁材质的减震性能更好，

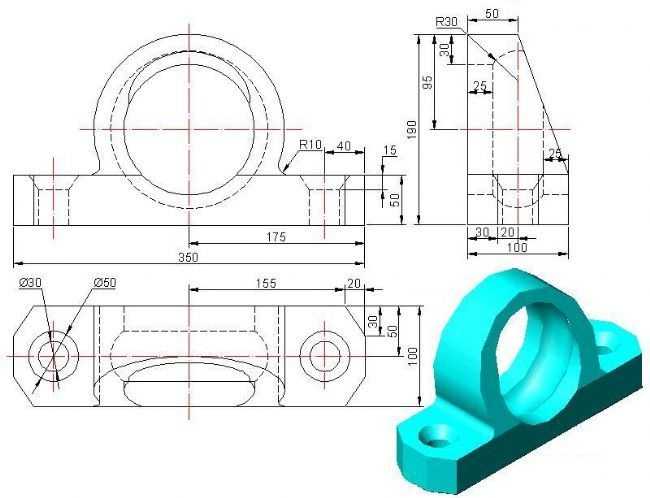

　　适合有轻微振动的切削类设备使用，铝合金材质重量更轻，适合对整机重量有要求的桌面型自动化设备，两种材质的支撑面都需要进行铣削加工，保证安装平面的平面度，安装时可以在支撑座与基板之间加装0.1-0.5mm的铜垫片调整中心高，抵消加工误差带来的轴系不同心问题。在日常维护场景中，这类一体式支撑座的结构没有多余的活动部件，只需要定期检查安装螺钉的锁紧力矩，确认轴承运转没有异响即可，相比剖分式轴承座结构更紧凑，装配步骤更简单，适合安装空间受限、载荷平稳的传动工位使用。建模过程中需要重点关注安装孔的位置度、内孔的圆柱度公差，以及过渡圆角的处理，避免出现尖锐直角导致后续加工时出现应力集中问题，同时沉头孔的尺寸需要匹配对应规格的内六角螺钉，保证螺钉头部能够完全沉入沉孔内，不会突出平面影响装配。
